Kurzanleitung
Beispiel für Fluke DMS 0100/INST
Ausdruck einer Legende für Stromkreise
Auf der Legende sind die Nummern und Bezeichnungen für den Ver-
teiler und die zugehörigen Stromkreise ausgedruckt.
Die Legende kann im jeweiligen Verteiler angebracht werden,
um dem Anlagenbetreiber die Zuordnung der Schaltgeräte
und Überstromschutzeinrichtungen zu den Stromkreisen zu
erklären.
1) Wählen Sie Kunde, Anlage und Prüfung (Musterkunde, Beispiel
1, Erstprüfung) aus.
2) Wählen Sie die Funktion "Protokoll | Prüfung | Legende", nach
dem Aufruf dieser Funktion erscheint ein Fenster "Liste Legen-
de" und bestätigen Sie mit „Weiter".
3) Zur Voransicht des Ausdrucks und zur Formulareinstellung klik-
ken Sie auf die Schaltfläche "Bericht ansehen", hier können Sie
die Seitenränder für dieses Ausdruckformular einstellen.
4) Drucken Sie nun die Legende aus. Klicken Sie dazu auf die
Schaltfläche "Bericht drucken".
32
Übertragung der Messungen in Fluke DMS
0100/INST
Nach der Durchführung der Prüfungen werden die Messungen vom
Prüfgerät zum Computer übertragen.
Wahlweise können Sie für dieses Beispiel die Messergebnis-
se der durchgeführten Prüfungen direkt aus einer Datei laden,
ohne die Messungen durchführen zu müssen. Beim Beispiel
werden Messungen eines Einfamilienhauses verwendet.
Benutzen Sie dazu die Funktion "Datei | Daten einlesen aus
Datei", und laden Sie die Messwerte aus der Datei
"DEMO_2.SER".
1) Wählen Sie die Funktion "Datei | Daten empfangen vom Prüfge-
rät ", nach dem Aufruf dieser Funktion erscheint das folgende
Fenster.

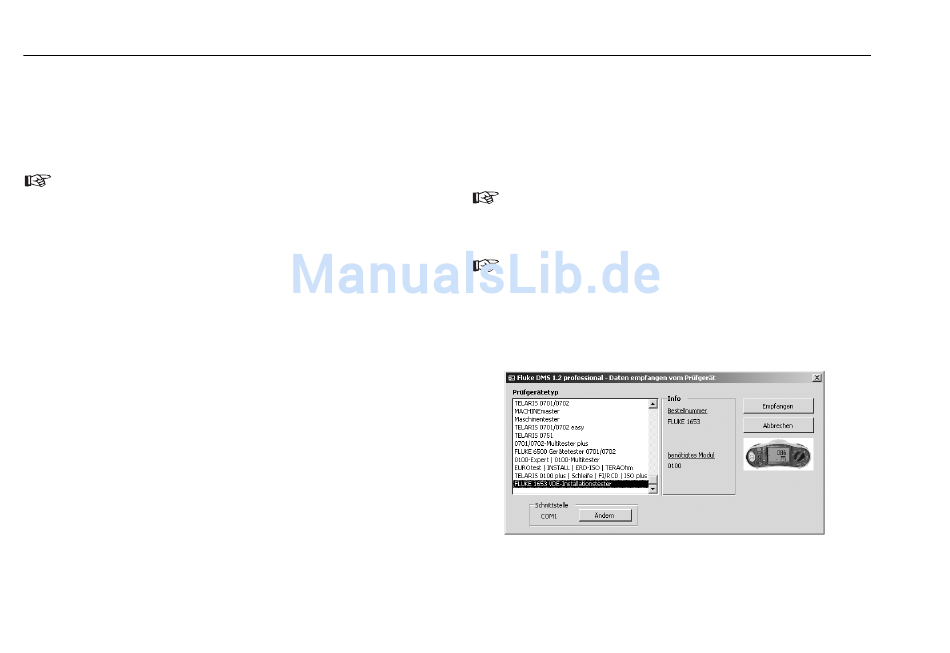

Fenster "Datei | Daten empfangen vom Prüfgerät (mit Seriennum-
mer)"
