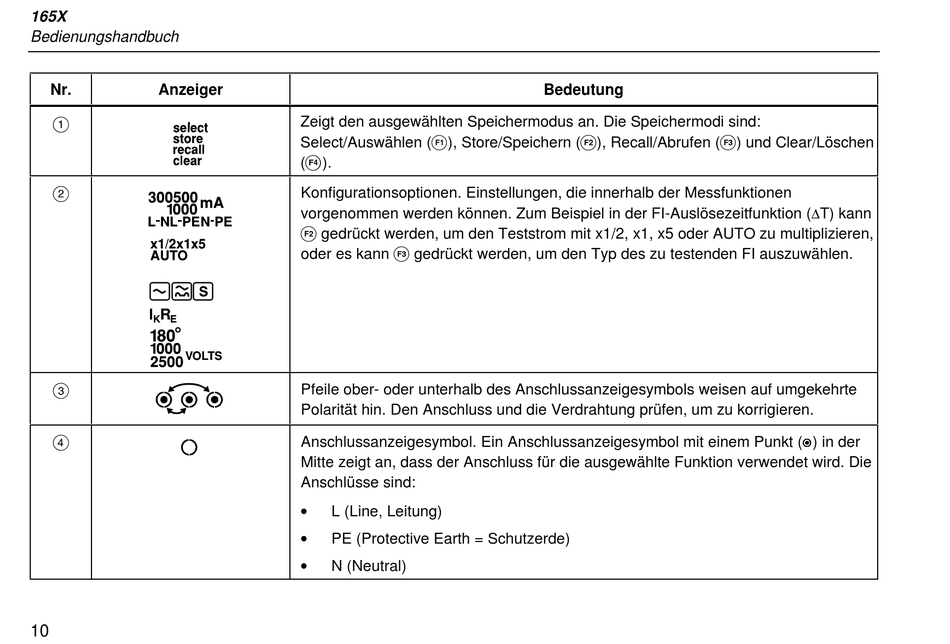

165X
Bedienungshandbuch
Nr. Anzeiger
A
B
C
D
10
Zeigt den ausgewählten Speichermodus an. Die Speichermodi sind:
Select/Auswählen (1), Store/Speichern (2), Recall/Abrufen (3) und Clear/Löschen
(4).
Konfigurationsoptionen. Einstellungen, die innerhalb der Messfunktionen
vorgenommen werden können. Zum Beispiel in der FI-Auslösezeitfunktion (
2 gedrückt werden, um den Teststrom mit x1/2, x1, x5 oder AUTO zu multiplizieren,
oder es kann 3 gedrückt werden, um den Typ des zu testenden FI auszuwählen.
Pfeile ober- oder unterhalb des Anschlussanzeigesymbols weisen auf umgekehrte
Polarität hin. Den Anschluss und die Verdrahtung prüfen, um zu korrigieren.
Anschlussanzeigesymbol. Ein Anschlussanzeigesymbol mit einem Punkt (d) in der
Mitte zeigt an, dass der Anschluss für die ausgewählte Funktion verwendet wird. Die
Anschlüsse sind:
•
L (Line, Leitung)
•
PE (Protective Earth = Schutzerde)
•
N (Neutral)
Bedeutung
∆
T) kann
