Messen Von Fi-Auslösestrom (Nur Modelle 1652 Und 1653); Fi-Auslösestrom/Schalter Und Anschlusseinstellungen - Fluke 1653 Bedienungsanleitung

165X
Bedienungshandbuch
Messen von FI-Auslösestrom
(nur Modelle 1652 und 1653)
.

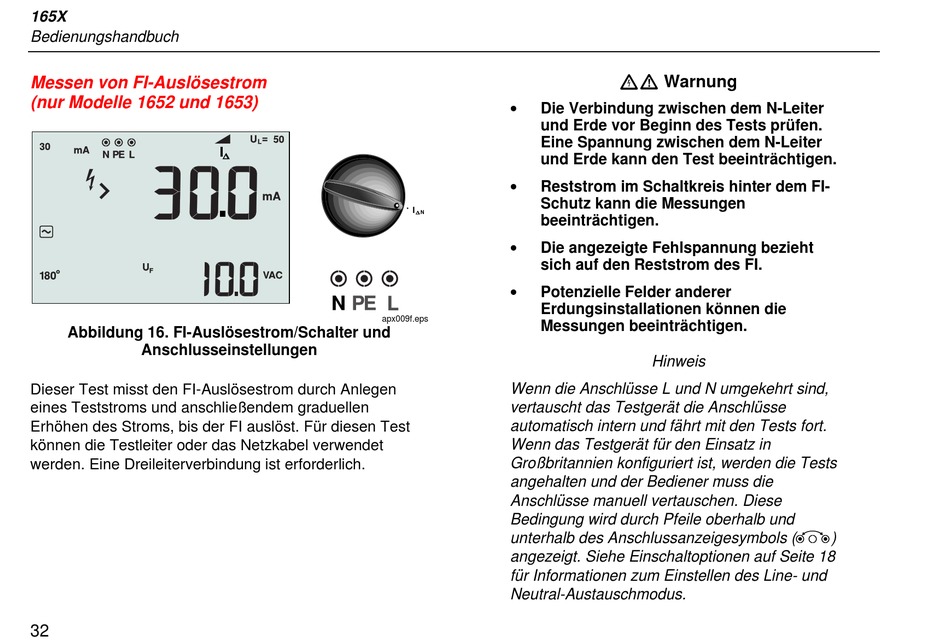

Abbildung 16. FI-Auslösestrom/Schalter und
Anschlusseinstellungen
Dieser Test misst den FI-Auslösestrom durch Anlegen
eines Teststroms und anschließendem graduellen
Erhöhen des Stroms, bis der FI auslöst. Für diesen Test
können die Testleiter oder das Netzkabel verwendet
werden. Eine Dreileiterverbindung ist erforderlich.
32
•
Die Verbindung zwischen dem N-Leiter
und Erde vor Beginn des Tests prüfen.
Eine Spannung zwischen dem N-Leiter
und Erde kann den Test beeinträchtigen.
•
Reststrom im Schaltkreis hinter dem FI-
Schutz kann die Messungen
I
N
beeinträchtigen.
•
Die angezeigte Fehlspannung bezieht
sich auf den Reststrom des FI.
•
Potenzielle Felder anderer
Erdungsinstallationen können die
apx009f.eps
Messungen beeinträchtigen.
Wenn die Anschlüsse L und N umgekehrt sind,
vertauscht das Testgerät die Anschlüsse
automatisch intern und fährt mit den Tests fort.
Wenn das Testgerät für den Einsatz in
Großbritannien konfiguriert ist, werden die Tests
angehalten und der Bediener muss die
Anschlüsse manuell vertauschen. Diese
Bedingung wird durch Pfeile oberhalb und
unterhalb des Anschlussanzeigesymbols ( b )
angezeigt. Siehe Einschaltoptionen auf Seite 18
für Informationen zum Einstellen des Line- und
Neutral-Austauschmodus.
XW Warnung
Hinweis
