T drücken und loslassen. Warten, bis der Test endet.
4.
•
Die Primäranzeige (obere Anzeige) zeigt die
Leitungsimpedanz (Line) an.
•
Die Sekundäranzeige (untere Anzeige) zeigt den
potenziellen Fehlstromkreis (PFC = Prospective
Fault Current) an. PSC ist der Strom, der fließen
bei einem Line-Neutral-Kurzschluss kann. Die
Berechnung erfolgt durch Dividieren der
Netzspannung durch die Leitungsimpedanz.
Die in Abbildung 14 gezeigte Verbindung verwenden für
Messungen in einem Dreiphasensystem

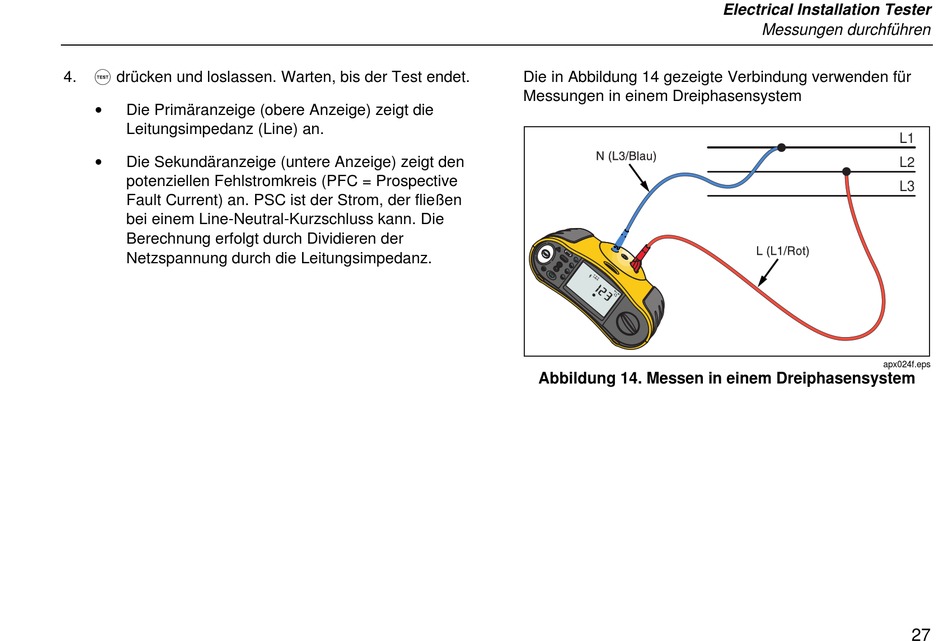

Abbildung 14. Messen in einem Dreiphasensystem
Electrical Installation Tester
Messungen durchführen
L1
L2
L3
apx024f.eps
27
