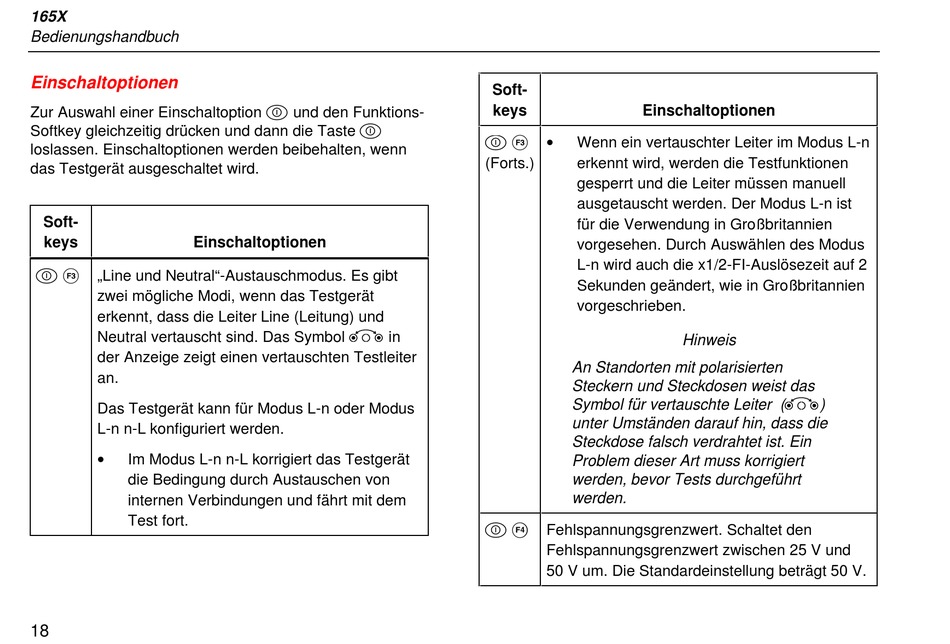

Einschaltoptionen

Zur Auswahl einer Einschaltoption O und den Funktions-
Softkey gleichzeitig drücken und dann die Taste O
loslassen. Einschaltoptionen werden beibehalten, wenn
das Testgerät ausgeschaltet wird.
Soft-
keys Einschaltoptionen
O 3
„Line und Neutral"-Austauschmodus. Es gibt
zwei mögliche Modi, wenn das Testgerät
erkennt, dass die Leiter Line (Leitung) und
Neutral vertauscht sind. Das Symbol b in
der Anzeige zeigt einen vertauschten Testleiter
an.
Das Testgerät kann für Modus L-n oder Modus
L-n n-L konfiguriert werden.
•
Im Modus L-n n-L korrigiert das Testgerät
die Bedingung durch Austauschen von
internen Verbindungen und fährt mit dem
Test fort.
18
Soft-
keys Einschaltoptionen
•
O 3
Wenn ein vertauschter Leiter im Modus L-n
(Forts.) erkennt wird, werden die Testfunktionen
gesperrt und die Leiter müssen manuell
ausgetauscht werden. Der Modus L-n ist
für die Verwendung in Großbritannien
vorgesehen. Durch Auswählen des Modus
L-n wird auch die x1/2-FI-Auslösezeit auf 2
Sekunden geändert, wie in Großbritannien
vorgeschrieben.
An Standorten mit polarisierten
Steckern und Steckdosen weist das
Symbol für vertauschte Leiter ( b )
unter Umständen darauf hin, dass die
Steckdose falsch verdrahtet ist. Ein
Problem dieser Art muss korrigiert
werden, bevor Tests durchgeführt
werden.
O 4
Fehlspannungsgrenzwert. Schaltet den
Fehlspannungsgrenzwert zwischen 25 V und
50 V um. Die Standardeinstellung beträgt 50 V.
Hinweis
