3.6.2

PM4000 U/I

Funktion
Das Peripherie Modul PM4000 U/I stellt Eingänge zum Messen von Netzspannung und
Netzstrom bereit.
● Spannungsmessung: Es wird wahlweise die zugeführte verkettete Netzspannung oder
die Stern-Spannung gemessen (parametrierbar). Aus den Messwerten wird der
Effektivwert (RMS) ermittelt.
● Phasenstrommessung: An das Modul können drei Stromwandler angeschlossen werden
(L1, L2, L3). Aus den Messwerten wird der Effektivwert (RMS) ermittelt. Die
Messgenauigkeit ist abhängig von den verwendeten Stromwandlern.
Die Messwerte werden mit "Producing Assembly" (siehe Eingangsdaten PM U/I (Seite 104))
weitergegeben und können vom Anwender ausgewertet und weiterverarbeitet werden.

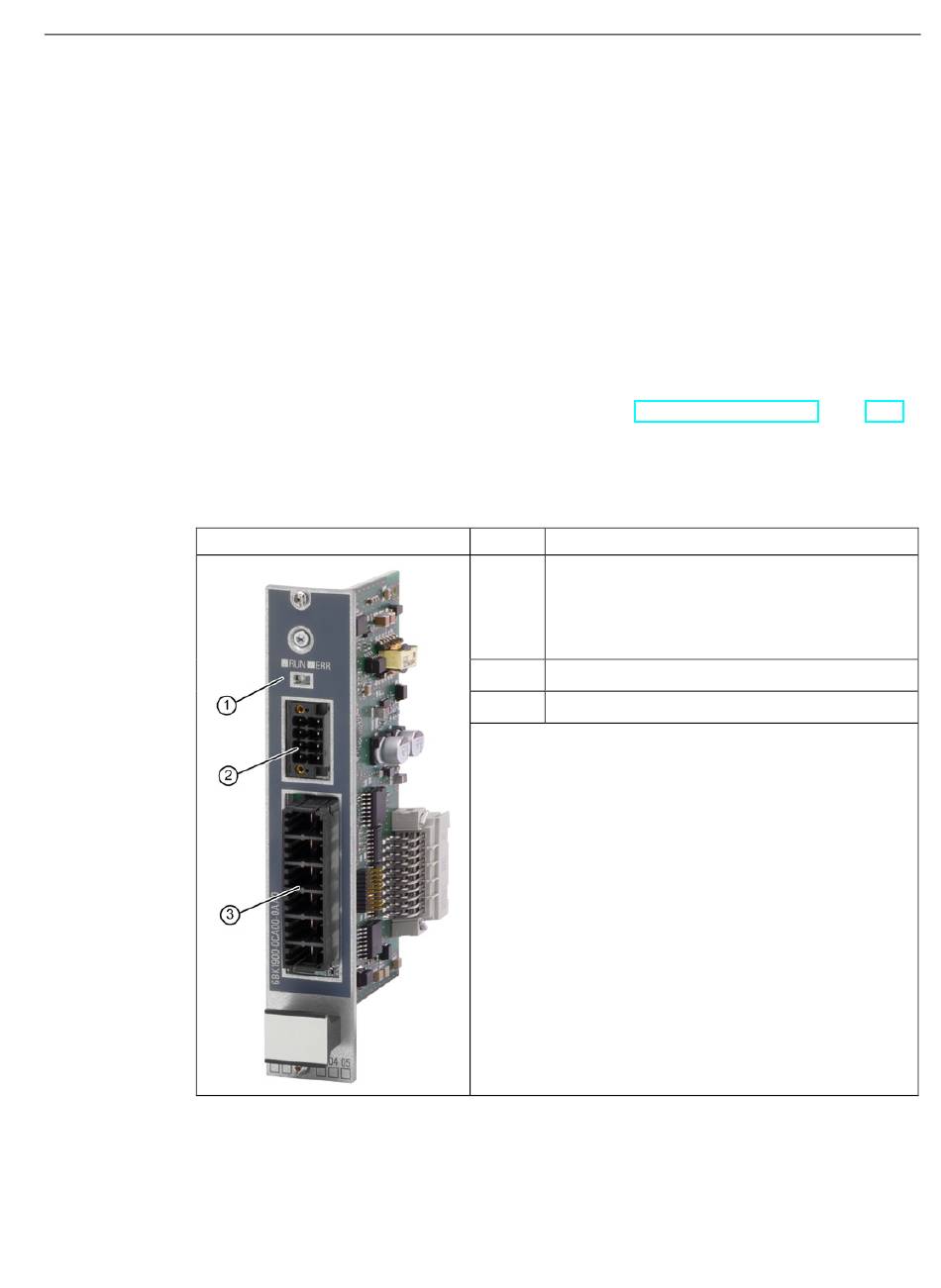

Aufbau
SIPLUS HCS4300 EtherNet/IP
Betriebsanleitung, 01/2017, A5E39162678A/001
PM4000 U/I Pos
①
LED-Betriebsanzeige
RUN-LED leuchtet grün: Power on / Initialisie-
•
rungsstatus
ERR-LED leuchtet rot: Fehlerzustand
•
②
Messeingänge Netzstrom
③
Messeingänge Netzspannung
Systemübersicht
3.6 Peripheriemodule
Beschreibung
23
