3.4
Central Interface Module (CIM)
3.4.1
Funktion und Aufbau
Funktion
Das Central Interface Modul (CIM) übernimmt als zentrale Baugruppe die Kommunikation
mit der übergeordneten Steuerung und mit den verbundenen Power Output Modulen (POM).
Zusätzlich stellt das CIM die DC 24 V Stromversorgung für die angeschlossenen POM
bereit.

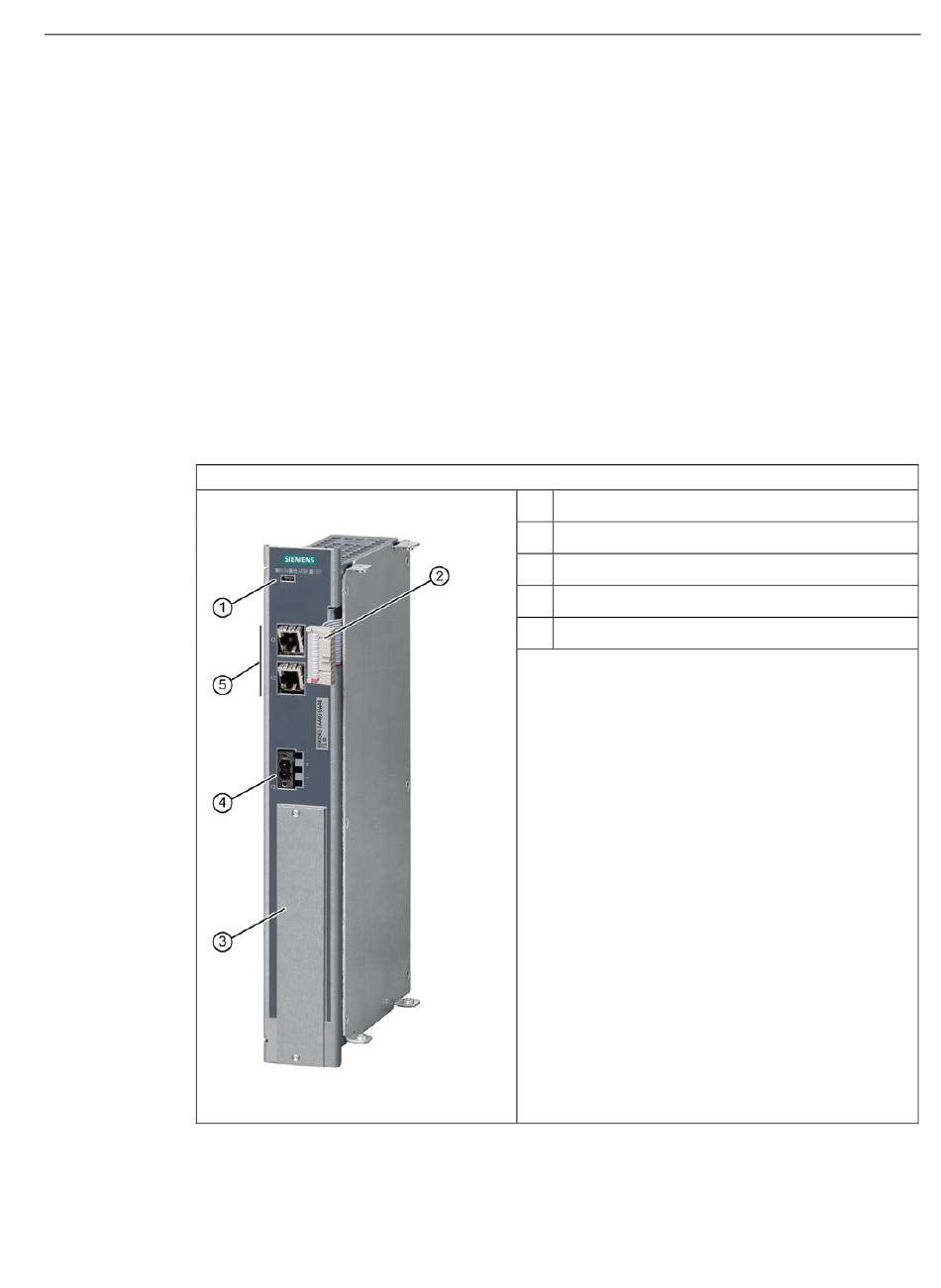

Aufbau
CIM 4310 EtherNet/IP
SIPLUS HCS4300 EtherNet/IP
Betriebsanleitung, 01/2017, A5E39162678A/001
3.4 Central Interface Module (CIM)
①
LED-Betriebsanzeige
②
Systemschnittstelle zu POM
③
Steckplatz für Peripheriemodul
④
DC 24 V Versorgung X3
⑤
EtherNet/IP-Schnittstelle X1; X2
Systemübersicht
19
