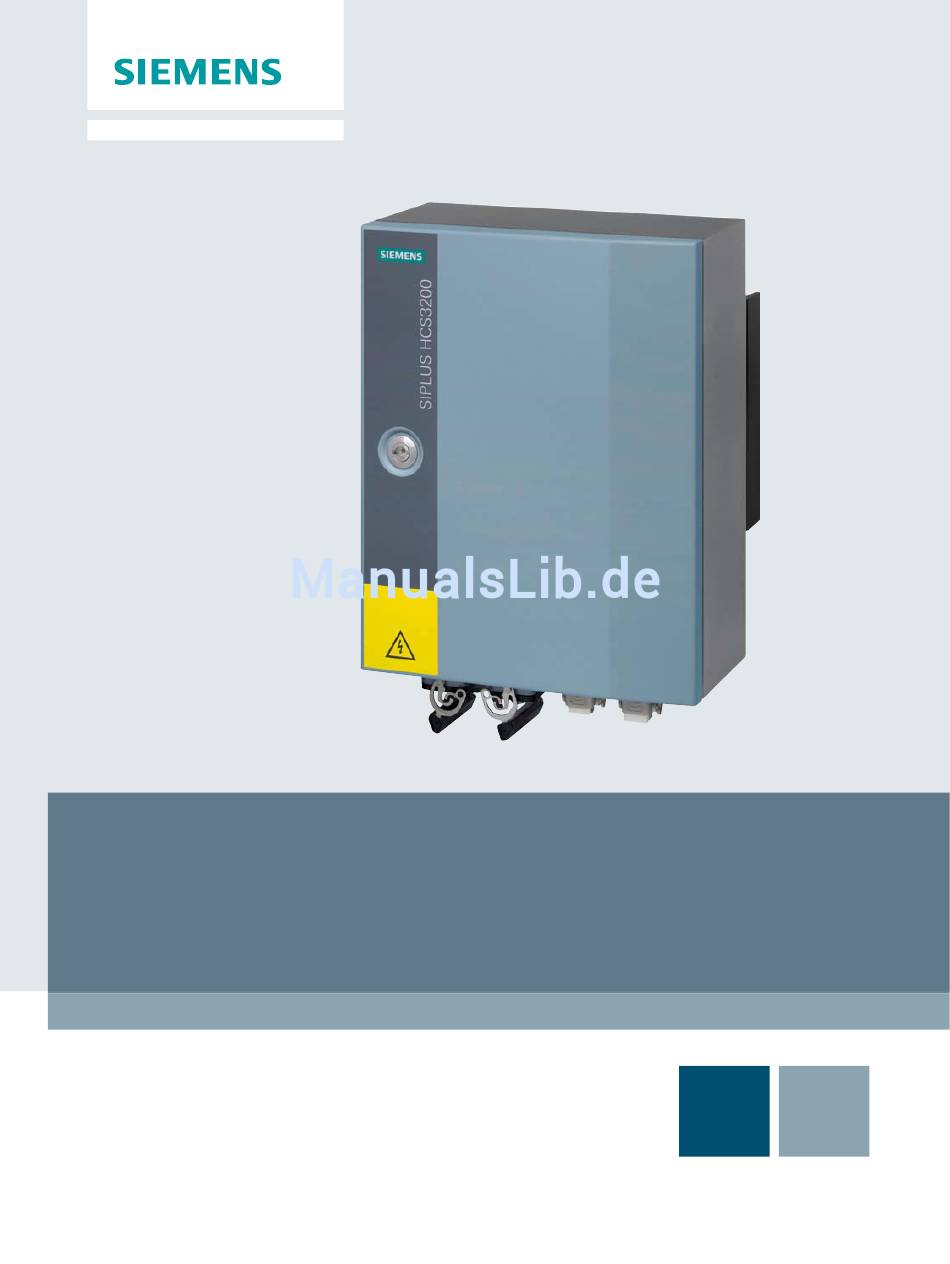

- Seite 1 Heizungssteuerungs-Systeme SIPLUS HCS Heizungssteuerung HCS3200 Betriebsanleitung Ausgabe 03/2013 Answers for the industry.
- Seite 3 ___________________ SIPLUS HCS3200 Einleitung ___________________ Sicherheitshinweise ___________________ Beschreibung Heizungssteuerungs-Systeme ___________________ Einsatzplanung Heizungssteuerung ___________________ SIPLUS HCS3200 Montieren ___________________ Anschließen Betriebsanleitung ___________________ Inbetriebnahme ___________________ Funktionen ___________________ Kommunikation ___________________ Fehlerbehandlung ___________________ Instandhalten und Warten ___________________ Technische Daten ___________________ Anhang 03/2013 A5E31237614B/001...
-
Seite 4: Haftungsausschluss
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 5: Inhaltsverzeichnis
X1 (Netzanschluss / Erdung) .......................26 X2 (Heizelementanschluss / Lüfteranschluss)................28 X3/X4 (PROFIBUS DP / DC 24 V )....................30 RS232-Schnittstelle ........................32 Inbetriebnahme............................33 Voraussetzungen .........................33 7.1.1 Hardware-Voraussetzungen ......................33 7.1.2 Einbinden der GSD-Datei ......................33 7.1.3 Projektieren der gerätespezifischen Parameter................34 7.1.4 Busadresse einstellen........................35 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 6 Technische Daten............................ 59 12.1 Technische Daten ........................59 12.2 Maßbilder ............................ 63 Anhang ..............................65 Zertifikate und Zulassungen......................65 Bestellnummern für Ersatzteile/Zubehör..................66 A.2.1 Bestelldaten ..........................66 Service & Support ........................67 A.3.1 Applikationsbeispiel........................68 Index................................ 69 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 7: Einleitung
S7-Steuerung bzw. SIMOTION vorausgesetzt. ● Weiterhin sind Kenntnisse im Umgang mit dem Feldbus PROFIBUS DP notwendig. Historie Folgende Ausgaben der Betriebsanleitung wurden bisher veröffentlicht: Ausgabe Bemerkung 03/2013 Erstausgabe Marken SIPLUS ® ist eine eingetragene Marke der Siemens AG. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 8 Einleitung 1.1 Einleitung SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 9: Sicherheitshinweise
Lebensgefahr oder schwere Verletzungsgefahr Das Versorgungsnetz, an das die Heizungssteuerung angeschlossen wird, muss mit einem Leistungsschalter ausgestattet sein. Vor dem Anschließen des Geräts muss die Netzspannung abgeschaltet und gegen Wiedereinschalten gesichert sein. Sonst besteht Stromschlaggefahr. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 10: Reparaturen
WARNUNG Das Gerät enthält keine Teile, die vom Anwender repariert werden dürfen Lebensgefahr oder schwere Verletzungsgefahr Durch unsachgemäße Reparaturen können erhebliche Sachschäden oder Gefahren für den Benutzer entstehen. Schicken Sie das Gerät im Reparaturfall ein. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 11: It-Sicherheit
2.2 IT-Sicherheit IT-Sicherheit Richtlinien zur IT-Sicherheit Siemens bietet für sein Automatisierungs- und Antriebsproduktportfolio IT-Security- Mechanismen, um einen sicheren Betrieb der Anlage/Maschine zu unterstützen. Wir empfehlen Ihnen, sich regelmäßig über die IT-Security-Entwicklungen bei Ihren Produkten zu informieren. Informationen dazu finden Sie unter: http://support.automation.siemens.com. - Seite 12 Sicherheitshinweise 2.2 IT-Sicherheit SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 13: Beschreibung
Diagnose pro Leistungsausgang zum Erkennen von • internen und externen Fehlern Interne Temperaturüberwachung durch Heißleiter • Spannungsüberwachung • Netzspannungskompensation • PROFIBUS-DP Adresseinstellung über Drehschalter (intern • zugänglich) LED-Anzeigen zum Stationsstatus (intern zugänglich) • Serielle Schnittstelle zum Firmware-Update (intern • zugänglich) SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 14: Aufbau
Unterer Sicherungsblock: für die Sicherungen F111 (links) bis F119 (rechts) an den Rückführungen der Heizelemente 1 bis 9. ⑪ Oberer Sicherungsblock: Für die Sicherungen F101 (links) bis F109 (rechts) an den Hinführungen der Heizelemente 1 bis 9. ⑫ Sicherung F110 zum Anschluss des externen.Lüfters SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 15: Systemkonfiguration
Beschreibung 3.4 Systemkonfiguration Systemkonfiguration Systemkomponenten Die Heizungssteuerung SIPLUS HCS3200 ist ein dezentrales Peripheriegerät. Sie kommuniziert über den Feldbus PROFIBUS DP mit der SIMATIC S7-Steuerung. Zu einem vollständigen System gehören folgende Komponenten: ● Heizungssteuerung HCS3200 ● Übergeordnete Steuerung durch Automatisierungssystem SIMATIC S7 mit integrierter Anschaltung für PROFIBUS DP oder SIMOTION... - Seite 16 Beschreibung 3.4 Systemkonfiguration SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 17: Einsatzplanung
2. Überprüfen Sie die Lieferung auf Vollständigkeit. 3. Untersuchen Sie das Gerät und die Komponenten durch Sichtkontrolle auf Transportschäden. Bewahren Sie die Verpackung für eine mögliche Rücksendung des Geräts auf. Lieferumfang ● Gerät HCS3200 ● Montagematerial ● Kompaktbetriebsanleitung SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 18: Anforderungen An Den Montageort
Einsatzplanung 4.3 Anforderungen an den Montageort Anforderungen an den Montageort Umgebungsbedingungen Das Gerät SIPLUS HCS3200 darf nur in in Innenräumen eingesetzt werden. Nachfolgend sind einige wesentliche Umgebungsbedingungen aufgeführt: Einbaulage senkrecht Umgebungstemperatur °C 0 … 50 während Betrieb • Aufstellungshöhe bei Höhe über NN maximal 2000 Schwingfestigkeit während Betrieb gemäß... - Seite 19 2,0 kV unsymmetrisch mit Ri = 12 Ω; Bewertungskriterium B Ohne Blitzschutz wird folgende Störfestigkeit erreicht: 0,5 kV symm. mit Ri = 2 Ω; Bewertungskriterium B 0,5 kV unsymmetrisch mit Ri = 12 Ω; Bewertungskriterium B SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
- Seite 20 Einsatzplanung 4.3 Anforderungen an den Montageort SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 21: Montieren
• Bei Montage von zwei Heizungssteuerungen übereinander müssen Sie dafür sorgen, dass die Abwärme des unteren Gerätes am oberen Gerät vorbeigeführt wird. Oberflächenschutz entfernen Entfernen Sie vor der Montage den frontseitig und rückseitig am Gerät angebrachten Oberflächenschutz. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 22: Gerät Montieren
Geräts tragen kann ● Zulässige Einbaulage: Das Gerät darf nur in senkrechter Lage betrieben werden. Die genaue Lage der Befestigungspunkte bzw. der Bohrungen können Sie aus dem Maßbild entnehmen (siehe Kapitel Maßbilder (Seite 63)). SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 23: Abschließende Arbeiten
Montieren 5.3 Abschließende Arbeiten Abschließende Arbeiten Die Käfigklemmen der Sicherungshalter können sich während des Transports gelockert haben. Wir empfehlen, dass Sie die Käfigklemmen vor der Inbetriebnahme mit einem Drehmoment von 2,1 Nm nachziehen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 24 Montieren 5.3 Abschließende Arbeiten SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 25: Anschließen
● Die Netzzuleitung ist an der Einbaustelle des Geräts spannungsfrei und gegen Wiedereinschalten gesichert. ● Die Netzzuleitung ist über einen leicht zugänglichen Leistungsschalter abgesichert. Es wird empfohlen, dass sich der externe Leistungsschalter in der Nähe des Gerätes befindet. ● Die anzuschließenden Kabel sind spannungsfrei. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 26: Blockschaltbild
Netz- und Heizelementanschluss. Die Leistungsausgänge sind intern mit jeweils zwei Sicherungen pro Leistungsausgang abgesichert. Die Einbindung eines externen Leistungsschalters ist zwingend notwendig. Am Stecker X2 kann optional ein externer Lüfter angeschlossen werden. Bild 6-1 Blockschaltbild HCS3200 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 27: Lage Der Anschlusselemente
Das nachfolgende Bild zeigt die Lage der Anschlusselemente der Heizungssteuerung HCS3200 an der Geräteunterseite. Netzanschluss Anschluss Heizelemente / Lüfter PROFIBUS DP / Versorgungsspannung DC 24 V PROFIBUS DP / Versorgungsspannung DC 24 V Bild 6-2 Lage der Anschlusselemente - Geräteunterseite SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 28: X1 (Netzanschluss / Erdung)
Anschluss N-Leiter n. c. Gehäuse Hinweis Achten Sie darauf, dass die Phasenfolge Lx zu Ly einem Rechtsdrehfeld entspricht (Phase Lx eilt Phase Ly um 120° voraus). Sonst funktioniert die Fehlerdiagnose des externen Lüfters nicht einwandfrei. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 29: Empfohlener Anschluss-Stecker
Stecker erhalten Sie vom Hersteller des Steckers (www.harting.com). WARNUNG Schutzleiteranschluss - Gefahr durch Stromschlag Lebensgefahr oder schwere Verletzungsgefahr Der Schutzleiteranschluss des Geräts erfolgt über diesen Steckverbinder. Am Anschluss- Stecker ist der Schutzleiter gemäß den Vorgaben des Herstellers zwingend anzuschließen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 30: X2 (Heizelementanschluss / Lüfteranschluss)
Die angeschlossenen Lasten (Heizstrahler und Lüfter) dürfen die zulässige Gesamtleistung des Geräts von 25200 W nicht überschreiten. Externer Lüfter Pin 10/11 der Anschlussbuchse X2 sind zum Anschluss eines externen Lüfters AC 230 V vorgesehen. Pinbelegung X2 Bild 6-4 Pinbelegung X2 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 31 Stecker erhalten Sie vom Hersteller des Steckers (www.harting.com). Isolierung der Anschlussleitungen WARNUNG Stromschlaggefahr / Brandgefahr Lebensgefahr oder schwere Verletzungsgefahr An X2 können Spannungen von AC 230 V gegen Erde anliegen. Die Anschlussleitungen müssen doppelte oder verstärkte Isolierung aufweisen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 32: X3/X4 (Profibus Dp / Dc 24 V )
Zum Abschluss des Busses wird ein Busabschlusswiderstand benötigt. Wenn sich der Busanschluss-Stecker am Anfang oder Ende eines Bussegments befindet, muss der Abschlusswiderstand zugeschaltet werden. Bei den Siemens Busabschluss- Steckverbindern (6GK1 905-0DA10) sind die Busabschlusswiderstände bereits integriert. Achten Sie darauf, dass Stationen mit eingeschaltetem Abschlusswiderstand während des Anlaufs und des Betriebs immer mit Spannung versorgt sind. -
Seite 33: Empfohlenes Anschlussmaterial
Han-Brid Cu, Artikelnummer: 61 83 521 4012 Siemens: Artikelnummer 6GK1905-0CB00 (gerader Abgang) oder 6GK1905-0CD00 (gewinkelter Abgang) Busabschluss- Siemens 6GK1 905-0DA10 oder kompatibel Steckverbinder Genaue Informationen zu elektrischen und mechanischen Eigenschaften der Anschluss- Stecker erhalten Sie vom jeweiligen Hersteller des Steckers. SIPLUS HCS3200... -
Seite 34: Rs232-Schnittstelle
Zur Verbindung mit einem PC, der ebenfalls über einen 9-poligen Sub-D-Stiftstecker verfügt, stehen Nullmodemkabel in verschiedenen Längen im freien Handel zur Verfügung. Beachten Sie, dass Sie nur geschirmte Steckergehäuse und Leitungen verwenden dürfen. Der Kabelschirm muss beidseitig großflächig mit dem Steckergehäuse verbunden sein. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 35: Inbetriebnahme
Die sprachspezifische GSD-Datei "SIEM81A4.GSx" benötigen Sie, um die Profibus- Projektierung durchführen zu können. Dazu müssen Sie die GSD-Datei in der Projektierungs-Software installieren. Die GSD-Datei können Sie sich aus dem Siemens Service&Supportbereich (http://www.siemens.com/automation/service&support)herunterladen. Vorgehensweise Wenn in der Version Ihrer Projektiersoftware diese GSD noch nicht verfügbar ist, binden Sie die GSD-Datei in STEP 7 V5.x oder in STEP 7 ab V11 (TIA-Portal) gemäß... -
Seite 36: Projektieren Der Gerätespezifischen Parameter
Ersatzwert schalten Im Fall einer Busunterbrechung wird ein Ersatzwert gesteuert (siehe folgende Parameter) Default-Einstellung Letzten Wert halten Im Fall einer Busunterbrechung bleibt der zuletzt gesteuerte Wert stehen Ersatzwert Lüfter Lüfter wird ausgeschaltet Default-Einstellung Lüfter wird eingeschaltet SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 37: Busadresse Einstellen
Vor dem Öffnen der Gehäusetür müssen Sie die Netzspannung abschalten und gegen Wiedereinschalten sichern. Stellen Sie die Busadresse an den Drehschaltern ein. Lage der Drehschalter zum Einstellen der Busadresse ① Zehnerstelle der PROFIBUS DP-Adresse ② Einerstelle der PROFIBUS DP-Adresse SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 38: In Betrieb Nehmen
2. Schalten Sie die Netzspannung ein. Das Gerät ist in Betrieb. Hinweis Wenn der Hochlauf nicht fehlerfrei verläuft, wird Ihnen der aktuelle Betriebszustand bzw. Fehler durch eine entsprechende LED-Anzeige signalisiert (siehe Kapitel Status- und Fehleranzeige durch LEDs (Seite 47)). SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 39: Funktionen
Abhängig vom vorgegebenen Sollwert werden die Leistungsausgänge mit der jeweils gleichen Anzahl von positiven und negativen Halbwellen gesteuert (Bezugsgröße: 200 Halbwellen). Um einen zu hohen Einschaltstrom zu vermeiden, werden die Leistungsausgänge beim Einschalten zeitverzögert eingeschaltet. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 40: Leistungsausgangs-Diagnose
Leistungsausgang erkannt werden. ist hochohmig Bei Sollwert 0 % wird der Fehler nicht erkannt und auch nicht gemeldet. Informationen zu Ursachen von Fehlern und möglichen Maßnahmen zur Abhilfe finden Sie im Kapitel Fehlermeldungen über Diagnosedaten (Seite 48). SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 41: Netzspannungsüberwachung
Kapitel Diagnosedaten (Seite 45)) und der Heizbetrieb wird beendet. Das Heizen kann erst wieder eingeschaltet werden, wenn die Spannung wieder innerhalb des Messbereiches liegt. ACHTUNG Zu hohe Spannungen können das Gerät schädigen Die Einhaltung der maximal zulässigen Spannungsgrenzen liegt in der Verantwortung des Anwenders. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 42: Netzspannungskompensation
Bereiches (z. B. Störungen über einen längeren Zeitraum), wird ein Frequenzfehler an den Anwender gemeldet (siehe Kapitel Diagnosedaten (Seite 45)). Die Heizung wird nicht abgeschaltet und der Messwert für die zuletzt erkannte Frequenz bleibt stehen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 43: Temperaturüberwachung
● SSR ist hochohmig Wenn eine weitere Überwachung des Lüfters erfolgen soll, müssen Sie dies anlagenseitig realisieren. ACHTUNG Der Lüfterausgang bietet keinen Motorschutz für den Lüftermotor. Ein Motorschutz für den Lüftermotor ist bei Bedarf anwenderseitig vorzusehen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 44 Funktionen 8.7 Steuerung Externer Lüfter SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 45: Kommunikation
Externer Lüfter (Seite 41) 3 ... 7 0 (reserviert) 0 (reserviert) Temperaturmesswert in °C Siehe Kapitel Temperaturüberwachung (Seite 41) Faktor der Netzspannungskompensation in % Siehe Kapitel Netzspannungskompensation (Seite 40) Spannungsmesswert Lxy Siehe Kapitel Netzspannungsüberwachung (Seite 39) SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 46: Zyklische Ausgangsdaten
0 (reserviert) Sollwert Leistungsausgang 1 Siehe Kapitel Leistungsausgangs- Steuerung (Seite 37) Sollwert Leistungsausgang 2 Sollwert Leistungsausgang 3 Sollwert Leistungsausgang 4 Sollwert Leistungsausgang 5 Sollwert Leistungsausgang 6 Sollwert Leistungsausgang 7 Sollwert Leistungsausgang 8 Sollwert Leistungsausgang 9 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 47: Diagnosedaten
Fehlerinformation Leistungsausgang 4 (Fehlercode 1 ...4) Fehlerinformation Leistungsausgang 5 (Fehlercode 1 ...4) Fehlerinformation Leistungsausgang 6 (Fehlercode 1 ...4) Fehlerinformation Leistungsausgang 7 (Fehlercode 1 ...4) Fehlerinformation Leistungsausgang 8 (Fehlercode 1 ...4) Fehlerinformation Leistungsausgang 9 (Fehlercode 1 ...4) SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 48 Bei den folgenden Meldungen wird die Diagnose als "Störung" gekennzeichnet, d.h. es liegt eine Störung vor, die beseitigt werden muss: ● Temperatur Abschaltschwelle erreicht ● Netzspannung außerhalb des Messbereiches ● Alle Leistungsausgangs-Fehler (Fehlercode 1...4) Alle anderen Meldungen werden als Statusmeldung übertragen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 49: Fehlerbehandlung
• wurde) Blinkt x mal Ein / Aus Interner Fehler; Gerät ist nicht betriebsbereit Wenn der Fehler auch nach Aus- und Wiedereinschalten der 24-Volt- Spannungsversorgung noch auftritt, ist das Gerät defekt und muss getauscht werden. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 50: Fehlermeldungen Über Diagnosedaten
Bei Fehlermeldung Temperatur beobachten. Maßnahme: Rechtzeitig Lüfter tauschen. Externer Lüfter Mögliche Ursachen / Maßnahmen Sicherung hat ausgelöst oder SSR ist Maßnahme: hochohmig Maschine ausschalten, Sicherung/verkabelung prüfen und Fehler beseitigen, Neuanlauf Solid State Relais (SSR) ist defekt ⇒ Gerät einschicken SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 51: Instandhalten Und Warten
Kontrollieren Sie regelmäßig, dass die Kühlkanäle an der Rückseite des Geräts frei von groben Verunreinigungen sind.Bei sichtbarer Verschmutzung reinigen Sie die Kühlkanäle mithilfe eines Staubsaugers. Interner Lüfter Kontrollieren Sie den internen Lüfter regelmäßig auf Funktionsfähigkeit. Entfernen Sie Staubablagerungen mit Reinigungspinsel und Staubsauger. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 52: Firmware Update
Bei 25-poligem Stecker ist für Gnd anstelle von Pin 5 der Pin 7 zu verwenden! WARNUNG Gefahr durch Stromschlag Lebensgefahr oder schwere Verletzungsgefahr Vor dem Öffnen der Gehäusetür müssen Sie die Netzspannung abschalten und gegen Wiedereinschalten sichern. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 53 9. Gehäusetür schließen 10. Netzspannung wieder einschalten 11. Starten Sie die HCS3200 durch Aus-/und Wiedereinschalten der Versorgungsspannung neu. Hinweis Wenn die Spannungsversorgung oder die serielle Verbindung vor Ende des Ladevorgangs unterbrochen wurde, können Sie den Vorgang wiederholen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 54: Sicherungswechsel
• Stellen Sie vor dem Arbeiten an der Heizungssteuerung bzw. an angeschlossenen Komponenten sicher, dass die Anlage spannungsfrei ist. ACHTUNG Verwenden Sie nur die vorgeschriebenen Sicherungstypen (siehe Kapitel Bestelldaten (Seite 66)). Wenn Sie das Gerät mit nicht zulässigen Sicherungen betreiben, kann das Gerät zerstört werden. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 55 Heizelemente 1 bis 9; für die Sicherung F110 zum Anschluss des externen Lüfters ● Unterer Sicherungsblock: für die Sicherungen F111 bis F119 an den Rückführungen der Heizelemente 1 bis 9. Bild 11-1 Lage der Sicherungen SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
- Seite 56 3. Nach ausgelösten / defekten Sicherungen sehen (siehe auch Fehlerinformation im Kapitel Diagnosedaten (Seite 45) 4. Defekte Sicherungen austauschen 5. Zugehörige Heizelemente überprüfen 6. Gehäusetür schließen 7. Netzspannung anschließen 8. Gerät erneut in Betrieb nehmen SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 57: Lüfterwechsel
Einen Ersatzlüfter finden Sie im Kapitel Bestelldaten (Seite 66). Vorbereitungen 1. Netzspannung abschalten und gegen Wiedereinschalten sichern 2. DC 24 V Stromversorgung der HCS3200 ausschalten 3. Gehäusetür öffnen Werkzeug Sie benötigen einen Schlitzschraubendreher 2,5 mm. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 58: Lüfter Ausbauen
3 Steckklemmen einem Schraubendreher als Hebel öffnen und Lüfterleitungen abziehen. Klemme geschlossen Klemme offen Der interne Lüfter der HCS3200 ist schraubenlos befestigt. Lüftereinheit bis zum Anschlag im Uhrzeigersinn drehen und abnehmen. Lüfter fixiert Lüfter gelöst SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 59: Neuen Lüfter Einbauen
Beachten Sie die am Lüfter sichtbare Pfeilrichtung Die Lüfterleitungen in die 3 Schneid-/Steck-Klemmen ② einlegen. Arretieren Sie die Leitungen, indem Sie einen Schraubendreher als Hebel benutzen. Hinweis: Ein vorheriges Abisolieren der Leitungen ist nicht notwendig. Lüfter eingebaut und angeschlossen SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 60: Gerät Austauschen
Schalten Sie die Netzspannung am Gerät und am Heizelementefeld zu. 11.6 Recycling und Entsorgung Hinweis Die Heizungssteuerung HCS ist aufgrund seiner schadstoffarmen Bestandteile recyclingfähig. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 61: Technische Daten
Schaltvermögen Strom je Phase maximal Art der Spannung der Versorgungsspannung Versorgungsspannung bei AC Bemessungswert relative symmetrische Toleranz der Versorgungsspannung Versorgungsspannungsfrequenz 1 Bemessungswert • 2 Bemessungswert • relative symmetrische Toleranz der Versorgungsspannungsfrequenz % Ausschaltvermögen Grenzkurzschlussstrom (Icu) bei 400 V Bemessungswert SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 62: Motorsteuerfunktionen
Ausführung des Kurzschlussschutzes am Ausgang für Lüfter Schmelzsicherung Betriebsklasse gG Kommunikation Protokoll wird unterstützt PROFIBUS DP-Protokoll Übertragungsrate bei PROFIBUS DP maximal Mbit/s Anzeige Anzahl der Statusanzeigen Ausführung der Anzeige als Statusanzeige durch LED LED grün = Betriebsanzeige, LED rot = Fehleranzeige SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 63: Versorgungsspannung
Schockfestigkeit gemäß IEC 60068-2-27 15g / 11 ms / 3 Schocks / Achse Schwingfestigkeit während Lagerung gemäß IEC 60068-2-6 5 ... 9 Hz / 3,5 mm, 9 ... 500 Hz / Schutzart IP IP65 Tiefe Höhe Breite SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 64: Elektromagnetische Verträglichkeit
Luftdruck 660 … 1080 während Lagerung • 860 … 1080 während Betrieb • relative Luftfeuchte bei 25 °C während Betrieb maximal relative Luftfeuchte bei 50 °C während Betrieb maximal linear abnehmend bis 50% Anmerkung • SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 65: Maßbilder
Technische Daten 12.2 Maßbilder 12.2 Maßbilder Bild 12-1 Maßbild SIPLUS HCS3200 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 66 Technische Daten 12.2 Maßbilder SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
-
Seite 67: Anhang
Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild. EG-Richtlinien SIPLUS HCS3200 Produkte erfüllen die Anforderungen und Schutzziele der nachfolgend aufgeführten EG-Richtlinien. Niederspannungs-Richtlinie SIPLUS HCS3200-Produkte erfüllen die Anforderungen der EG-Richtlinie: 2006/95/EG "Elektrische Sicherheit". -
Seite 68: Zulassungen
A.2.1 Bestelldaten Bestelldaten Einzelteil Bestellnummer Gerät HCS3200 (IEC-Variante) 6BK1932-0BA00-0AA0 Ersatzsicherung Heizstrahleranschluss (F101-F109, Hersteller: Siemens, Bestellnummer: 3NW6005-1 F111-F119): Hersteller: Cooper Bussmann (www.cooperindustries.com), Zylindersicherung Betriebsklasse gG 10x38 16A Bestellnummer: C10G16 Ersatzsicherung Lüfteranschluss (F110), Hersteller: Siemens, Bestellnummer: 3NW6004-1 Zylindersicherung Class gG 10x38 4A Hersteller: Cooper Bussmann (www.cooperindustries.com),... -
Seite 69: Service & Support
● Ihren Ansprechpartner für IA/DT vor Ort. ● Informationen über Vor-Ort-Service, Reparaturen, Ersatzteile. Vieles mehr steht für Sie unter "Unser Service-Angebot " bereit. Homepage Heizungssteuerung Allgemeine Neuigkeiten zum Thema Heizungssteuerungen der Siemens AG finden Sie im Internet auf unserer Homepage (http://www.automation.siemens.com/mcms/topics/de/siplus/industrial-heating- control/Seiten/default.aspx). -
Seite 70: Applikationsbeispiel
Applikationsbeispiel Als Hilfe und Basis für eigene Applikationen steht Ihnen eine Beispielapplikation für S7 und Simotion zur Verfügung, Dieses Applikationsbeispiel verdeutlicht die Funktionsweise der Heizungssteuerung. Sie können sich das Applikationsbeispiel aus dem Siemens Service&Support-Bereich herunterladen. SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... -
Seite 71: Index
Blockschaltbild, 24 Bohrungen, 20 Fehler, 48 Busabschluss, 30 Fehlercode, 38 Busabschlusswiderstand, 30 Fehlerursachen, 48 Busadresse, 36 Firmware, 50 Drehschalter, 35 herunterladen, 50 Einstellen, 35 Update, 50 Firmware-Update, 47 Fremd-DP-Master, 33 Frequenzfehler, 40 Frequenzüberwachung, 40 CE, 66 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001... - Seite 72 Lage, 25 LEDs, 47 PROFIBUS DP-Adresse, 35 Leistungsausgang PROFIBUS-DP, 11 Fehler, 48 Prozessabbild, 44 Leistungsausgänge, 37 Prozessabbild der Ausgänge PAA, 44 Ansteuerung, 37 Prozessabbild der Eingänge PAE, 43 Anzahl, 11 Leistungsausgangs-Diagnose, 38 Leistungsausgangs-Fehler, 48 Diagnosefunktion, 38 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
- Seite 73 Unterer, 53 Sicherungstypen, 52 Sicherungswechsel, 52 SIMATIC S7-Steuerung, 13 SIMOTION, 13 Solid State Relais, 37 Spannungsüberwachung, 11 SSR, 38 STEP 7, 34 Steuerung, 13 Strahleranschluss, 28 Pinbelegung, 28 Stromversorgung Anschluss, 30 Systemanlauf, 47 Systeminitialisierung, 47 SIPLUS HCS3200 Betriebsanleitung, 03/2013, A5E31237614B/001...
- Seite 74 E-Business in der Industry Mall: www.siemens.de/siplus/mall Online-Support: www.siemens.de/siplus/support Bei technischen Fragen wenden Sie sich an: Technical Assistance Tel.: +49 (911) 895-5900 E-Mail: technical-assistance@siemens.com www.siemens.de/siplus/technical-assistance Siemens AG Änderungen vorbehalten Industry Sector A5E31237614B/001 Postfach 23 55 90713 FÜRTH © Siemens AG 2013 DEUTSCHLAND www.siemens.com/industry...
