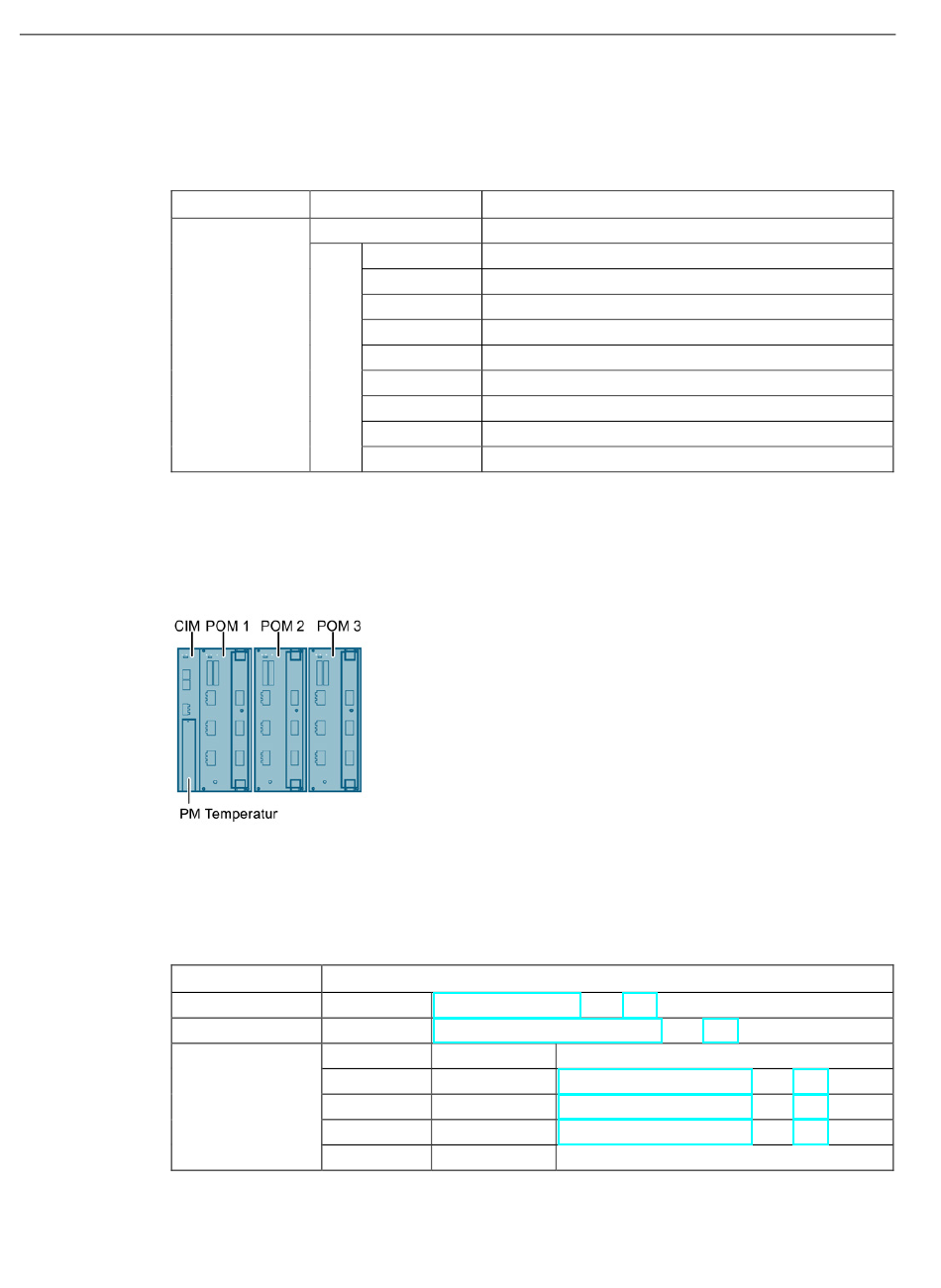

Eingangsdaten Pom4320; Beispiel Producing Assembly - Siemens SIPLUS HCS4300 EtherNet/IP Betriebsanleitung

EtherNet/IP-Schnittstelle
9.5 Eingangsdaten
9.5.6

Eingangsdaten POM4320

Tabelle 9- 36 Eingangsdaten POM4320 (Länge 9 Byte)
Name
Kanal Istwerte
9.5.7

Beispiel Producing assembly

CIM4310 mit PM Temperatur und drei POM4320.
Bild 9-3
Die Eingangsdaten sind wie folgt einzutragen:
Tabelle 9- 37 Beispiel Producing Assembly
Byte offset
0...7
8...23
24...408
106
Datentyp
Array of
USINT
USINT
USINT
USINT
USINT
USINT
USINT
USINT
USINT
HCS4300 Producing Assembly Beispiel
Eingangsdatenblock
0...7 Eingangsdaten CIM (Seite 104)
8...23 Eingangsdaten PM Temperatur (Seite 105)
Offset Absoluter Kanal Eingangsdatenblock
24...32 1...9
33...41 10...18
42...50 19...27
51...408 28...384
Beschreibung
Kanal Istwerte (0 % bis 100 %)
Istwert Kanal 1
Istwert Kanal 2
Istwert Kanal 3
Istwert Kanal 4
Istwert Kanal 5
Istwert Kanal 6
Istwert Kanal 7
Istwert Kanal 8
Istwert Kanal 9
Eingangsdaten POM4320 (Seite 106)
Eingangsdaten POM4320 (Seite 106)
Eingangsdaten POM4320 (Seite 106)
Nicht genutzt
