Instandhalten und Warten
11.6 Central Interface Module (CIM) austauschen
11.6
Central Interface Module (CIM) austauschen
Voraussetzung
● Die AC-Stromversorgung ist an der Einbaustelle des Geräts spannungsfrei und gegen
Wiedereinschalten gesichert.
● Die DC 24 V-Spannungsversorgung ist unterbrochen.
Werkzeug
Sie benötigen einen Torx Schraubendreher Torx T10
CIM demontieren

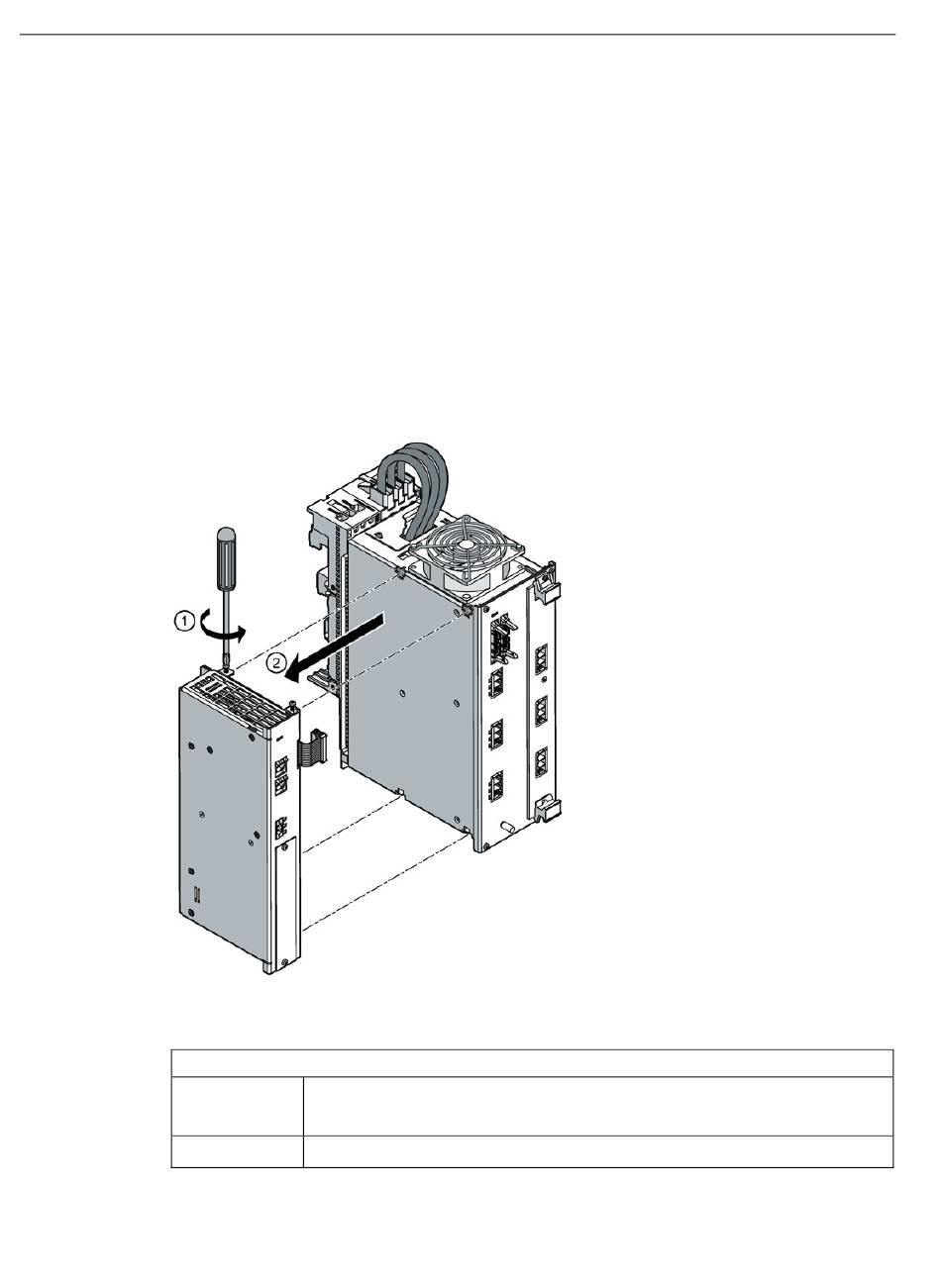

Bild 11-5
Arbeitsschritte zum Ausbauen des CIM
1
2
152
CIM demontieren
Ziehen Sie alle Stecker vom CIM ab
•
Ziehen Sie den Stecker der Systemschnittstelle zum POM ab.
•
Lösen Sie die vier Schrauben
①
und ziehen Sie das CIM vom POM ab
Betriebsanleitung, 01/2017, A5E39162678A/001
②
.
SIPLUS HCS4300 EtherNet/IP
