Anschließen
6.7 Peripheriemodule anschließen
6.7.2
PM4000 U/I
Netzmesseingänge anschließen
Der Anschluss des Netzstroms erfolgt über den 8-poligen Steckverbinder X1 des PM4000
U/I.
Der Anschluss der Netzspannung erfolgt über den 6- poligen Steckverbinder X2 des
PM4000 U/I.
Gefahr durch elektrische Spannung
Lebensgefahr
Stellen Sie vor dem Arbeiten an der Heizungssteuerung bzw. an angeschlossenen
Komponenten sicher, dass die Anlage spannungsfrei ist.
Bild 6-4
54
WARNUNG

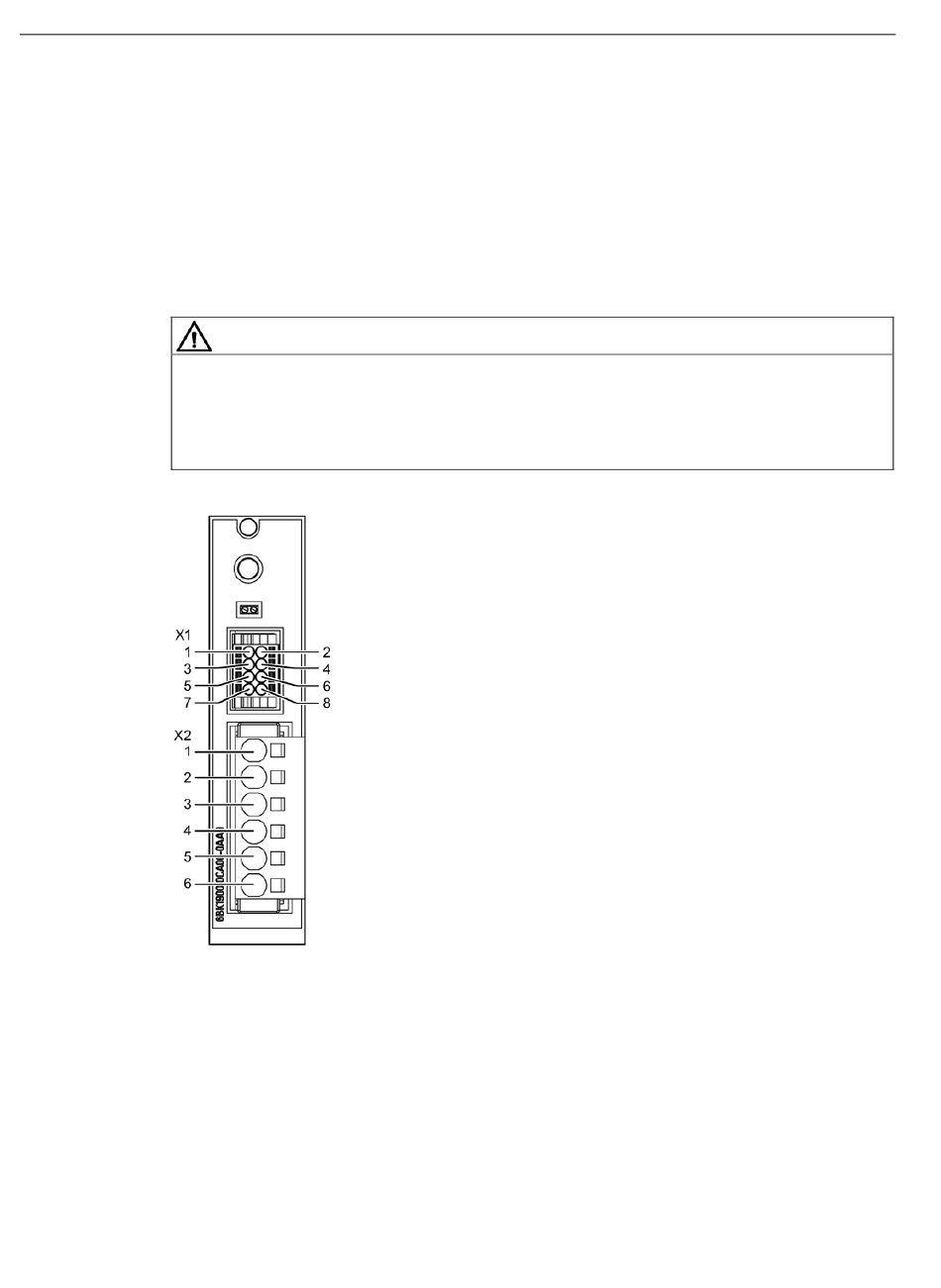

Netzmesseingänge Pinbelegung
SIPLUS HCS4300 EtherNet/IP
Betriebsanleitung, 01/2017, A5E39162678A/001
