3.7
Erweiterungsmodul EM4315
3.7.1
Aufbau
Funktion
Im Grundausbau mit einer CIM können maximal 8 POMs betrieben werden. Mit einem
Erweiterungsmodul EM4315 ist der Betrieb von bis zu 8 weiteren POMs möglich. Im
Maximalausbau sind zwei Erweiterungsmodule einsetzbar, d. h. 24 POMs können an einem
CIM betrieben werden.
Aufbau
Erweiterungsmodul EM4315
SIPLUS HCS4300 EtherNet/IP
Betriebsanleitung, 01/2017, A5E39162678A/001
3.7 Erweiterungsmodul EM4315

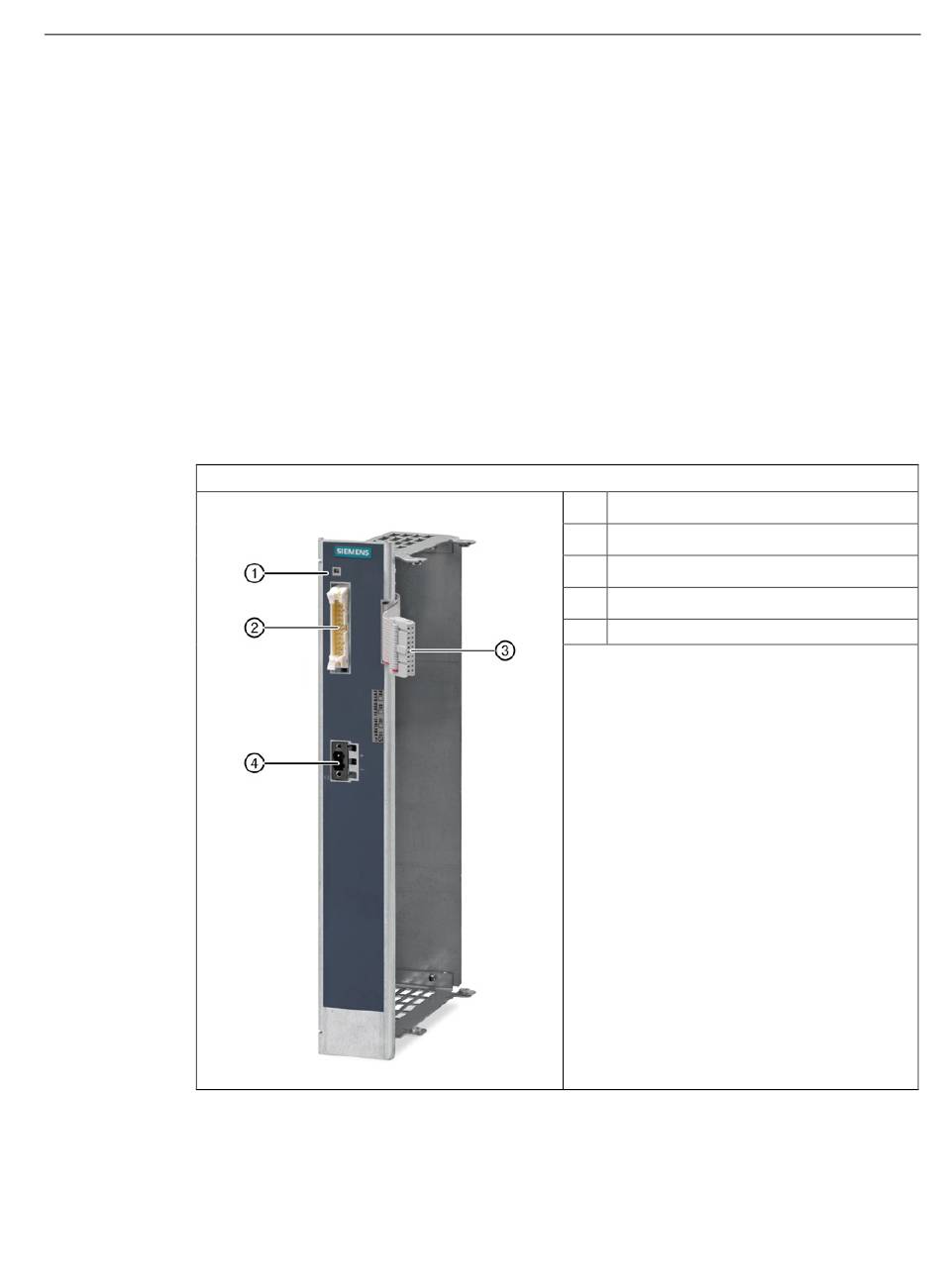

①
LED-Betriebsanzeige
②
Systemschnittstelle zu letzter POM
③
Systemschnittstelle zu nächster POM
④
DC 24 V Versorgung
Systemübersicht
25
