Umgebungsbedingungen
Achten Sie auf die Umgebungsbedingungen im Arbeitsbereich. Dampf, Staub, Rauch
usw. können, wenn sie sich zwischen dem Messobjekt und der Geräteoptik befinden,
genaue Messungen unmöglich machen. Lärm, elektromagnetische Felder oder
Vibrationen stellen andere Faktoren da, die Temperaturmessungen stören könnten und
sollten vor Beginn der Temperaturmessungen in Betracht gezogen werden.
Umgebungstemperaturdrift und Thermoschock
Die Wärmebildkamera sollte bei Temperaturen zwischen 0 °C und 50 °C (32 °F und
122 °F) betrieben werden. Sobald die Umgebungstemperatur langsam von 25 °C (77 °F)
abweicht, wird die Genauigkeitsspezifikation der Wärmekamera um den jeweils größeren
Betrag von ± 0,2 °C/°C und ± 0,2 % /°C herabgesetzt. Wenn die Wärmebildkamera zum
Beispiel in einer Umgebungstemperatur von 35 °C verwendet wird, würde die
Genauigkeitsspezifikation ± [2 + (35 - 25) x 0,2] = ± 4 °C (für Temperaturen von unter
100 °C) und ± [0,02 + (35 - 25) x 0,002] x T (gemessene Temperatur) (für Temperaturen
von über 100 °C) betragen.
Die Kamera wird sogar dann genau arbeiten, wenn sie plötzlichen
Umgebungstemperaturdifferenzen von ≥ ± 25 °C (≥ ± 45 °F) ausgesetzt wird (wenn Sie
z.B. von einem Raum mit einer Temperatur von 25 °C zu einem Raum mit einer
Temperatur von 0 °C gehen). Für die genauesten Messungen sollten Sie:
•
nach einem großen Temperaturschock (> 10 °C) vor der Durchführung von
Messungen ca. 2 Minuten lang warten.
•
die Kamera einschalten und dann 3 Sekunden warten.
•
Bei kleineren Temperaturschocks (< 10 °C) sind keine besonderen
Vorkehrungen erforderlich.

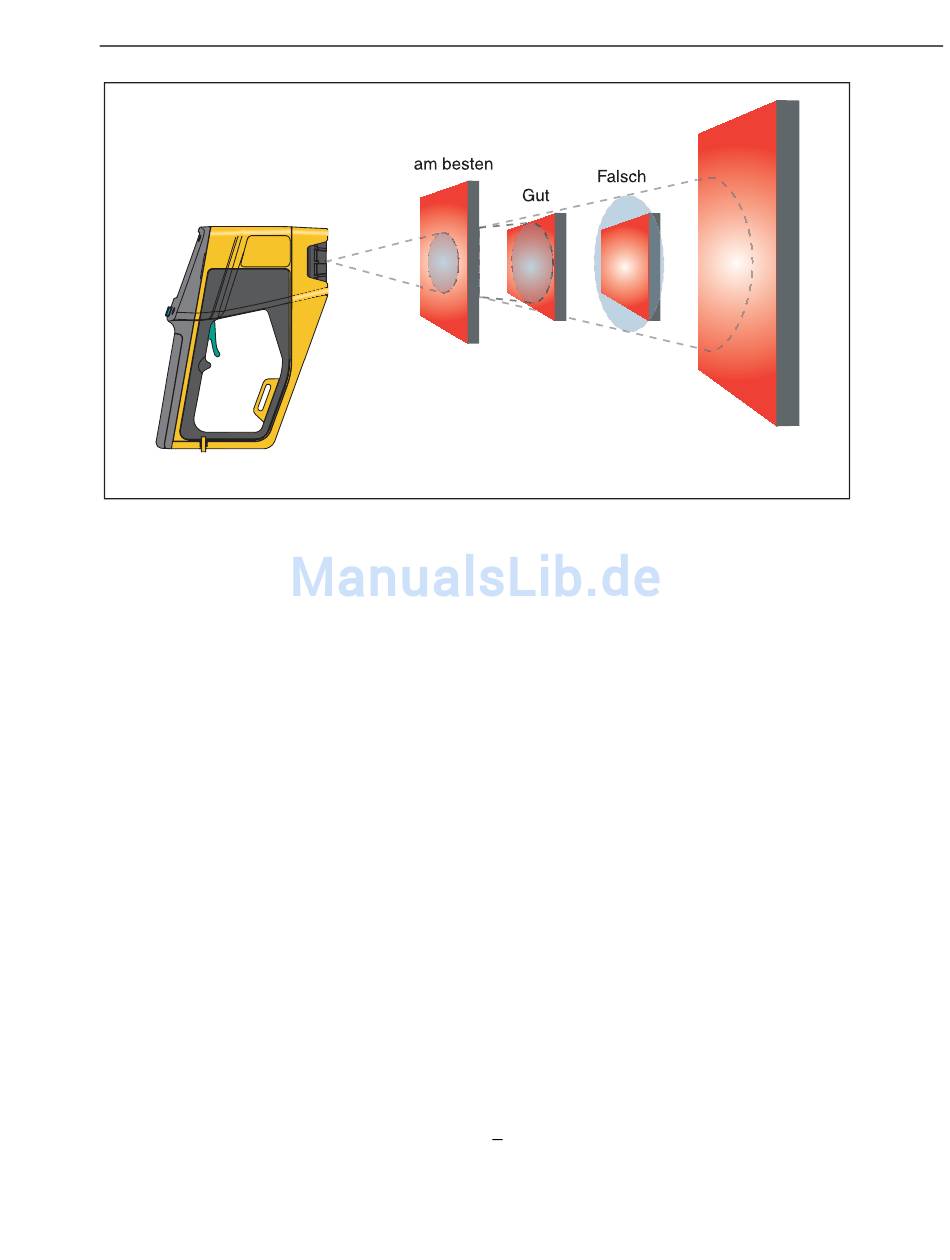

Abbildung 2-4. Korrektes Gesichtsfeld
Betriebsgrundlagen
Umgebungsbedingungen
dak005f.eps
2
2-11
