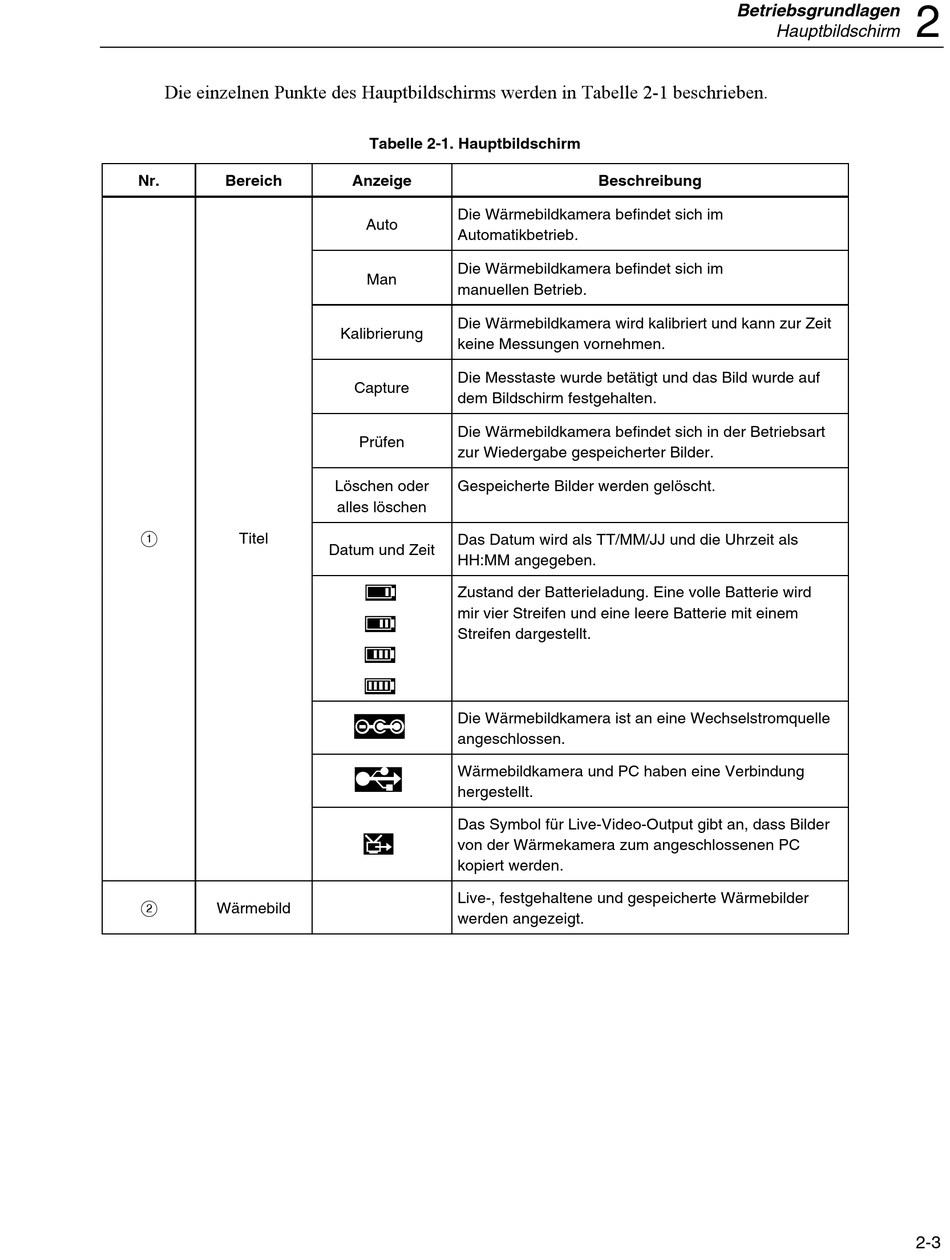

Die einzelnen Punkte des Hauptbildschirms werden in Tabelle 2-1 beschrieben.
Nr. Bereich
Titel
A
Wärmebild
B
Tabelle 2-1. Hauptbildschirm
Anzeige
Die Wärmebildkamera befindet sich im
Auto
Automatikbetrieb.
Die Wärmebildkamera befindet sich im
Man
manuellen Betrieb.
Die Wärmebildkamera wird kalibriert und kann zur Zeit
Kalibrierung
keine Messungen vornehmen.
Die Messtaste wurde betätigt und das Bild wurde auf
Capture
dem Bildschirm festgehalten.
Die Wärmebildkamera befindet sich in der Betriebsart
Prüfen
zur Wiedergabe gespeicherter Bilder.
Löschen oder Gespeicherte Bilder werden gelöscht.
alles löschen
Das Datum wird als TT/MM/JJ und die Uhrzeit als
Datum und Zeit
HH:MM angegeben.
Zustand der Batterieladung. Eine volle Batterie wird
B
mir vier Streifen und eine leere Batterie mit einem
C
Streifen dargestellt.
D
E
Die Wärmebildkamera ist an eine Wechselstromquelle
A
angeschlossen.
Wärmebildkamera und PC haben eine Verbindung
I
hergestellt.
Das Symbol für Live-Video-Output gibt an, dass Bilder
K
von der Wärmekamera zum angeschlossenen PC
kopiert werden.
Live-, festgehaltene und gespeicherte Wärmebilder
werden angezeigt.
Betriebsgrundlagen
Hauptbildschirm
Beschreibung
2
2-3
