Ein- und Ausschalten der Wärmebildkamera
Die Wärmebildkamera wird mit der Taste G ein- und ausgeschaltet. Zum Einschalten
der Wärmebildkamera halten Sie die Taste G ca. 2 Sekunden lang gedrückt, bis Datum
und Uhrzeit in der oberen rechten Ecke der Anzeige erscheinen. Der
Begrüßungsbildschirm erscheint, bis ein genaues Wärmebild angezeigt werden kann.
Nach ca. 5 Sekunden wird der Hauptbildschirm geladen.
Der Begrüßungsbildschirm wird in Abbildung 2-1 dargestellt und gibt folgende
Informationen an:
•
Datum und Uhrzeit
•
Logos von Fluke und MicroIR
•
Modellnummer
•
Seriennummer
•
Firmware-Version
•
Route Name (Messstreckenname) (falls Upload zur Wärmebildkamera erfolgt ist)

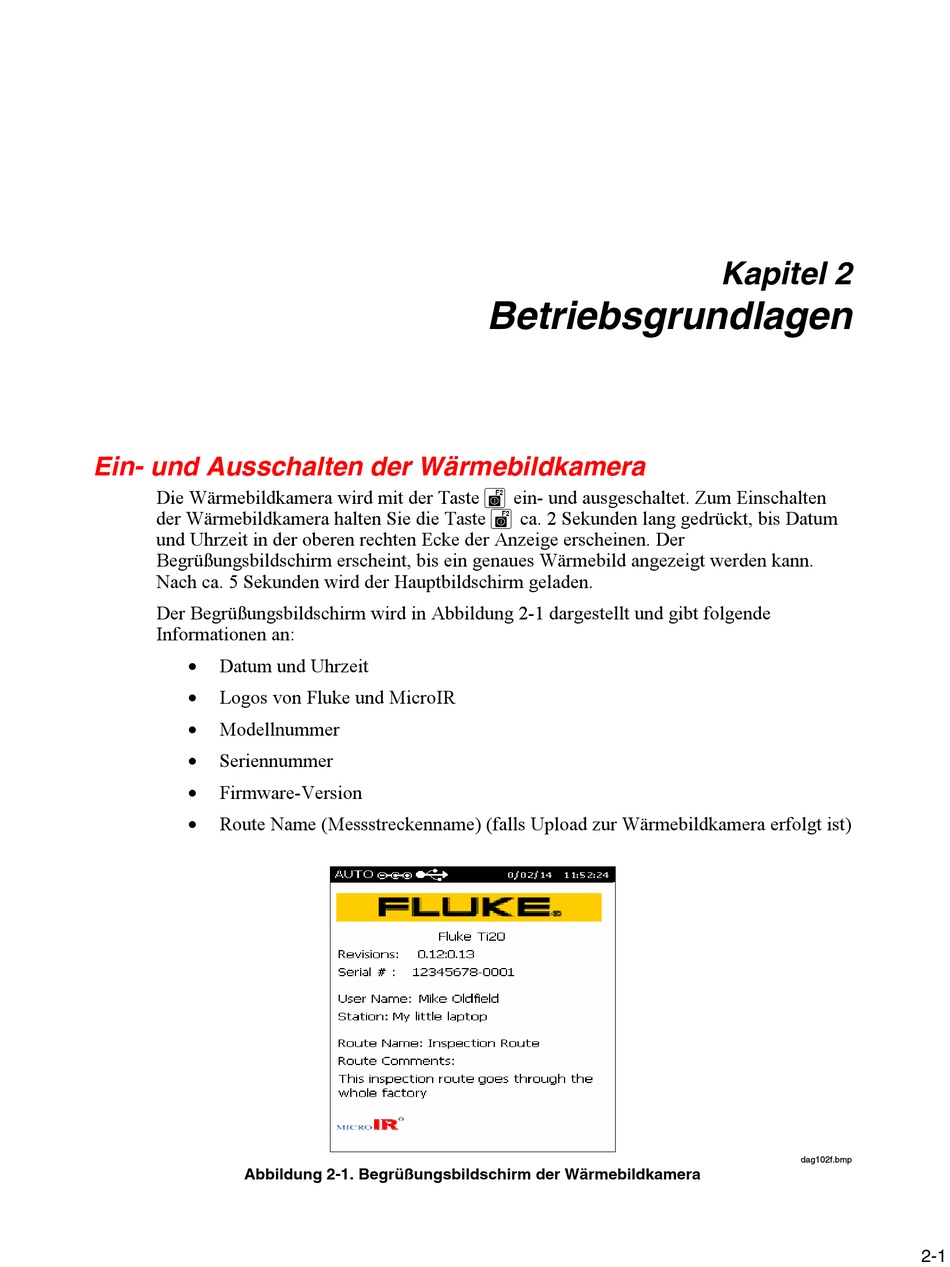

Abbildung 2-1. Begrüßungsbildschirm der Wärmebildkamera

Betriebsgrundlagen

Kapitel 2
2-1
