Inkrementalgeberausgang TTL auf Kanal 2
3.3.1

Spezifikationen

X3B
Interfacetyp
Ausgangssignale
Ausgänge / Spuren
Grenzfrequenz

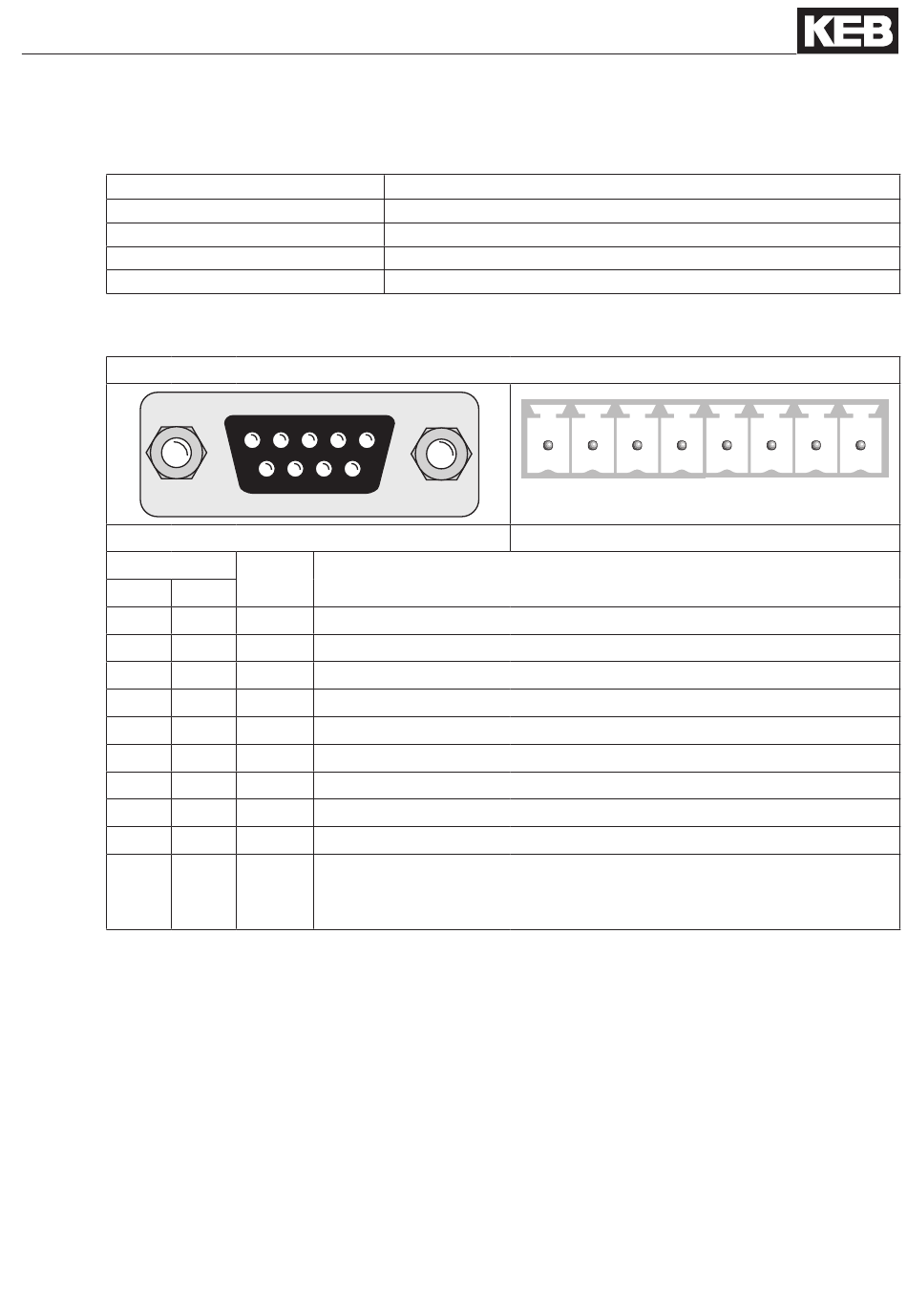

3.3.2 Beschreibung von X3B
Bild 3.3.2
PIN
Bild 1 Bild 2
1
2
3
4
5
6
7
8
9
–
3.3.3

Ausgangssignale Kanal 2

3.3.3.1

Signalspuren

Bei der Geberschnittstelle TTL - Ausgang sind die Signale A+ und B+ um 90° elektrisch
phasenverschobene Rechtecksignale mit den jeweiligen invertierten Spuren A- und B-.
X3B als Buchse oder Klemmleiste
5 4 3 2 1
9 8 7 6
Bild 1
Name Beschreibung
1 A+ Inkrementalgeberausgang Spur A
3 B+ Inkrementalgeberausgang Spur B
5 N+ Ausgang Nullspur
7 5 V Spannungsausgang 5 V
– 24 V Spannungsausgang 20...30 V
2 A- Differenzsignal zu A+
4 B- Differenzsignal zu B+
6 N- Differenzsignal zu N+
8 COM Bezugspotential zur Spannungsversorgung
– GND Anschluss für Abschirmung am Steckergehäuse - ist direkt mit
der Umrichtererde verbunden. Bei der Klemmleiste an geeigne-
ter Stelle am Gerät auflegen.
Klemmleiste 8-polig oder Buchse SUB-D9
Inkrementalgeberausgang
5 V TTL nach RS485
A, B und N mit den jeweils invertierten Signalen
300 kHz
1 2 3 4 5
Bild 2
6 7 8
