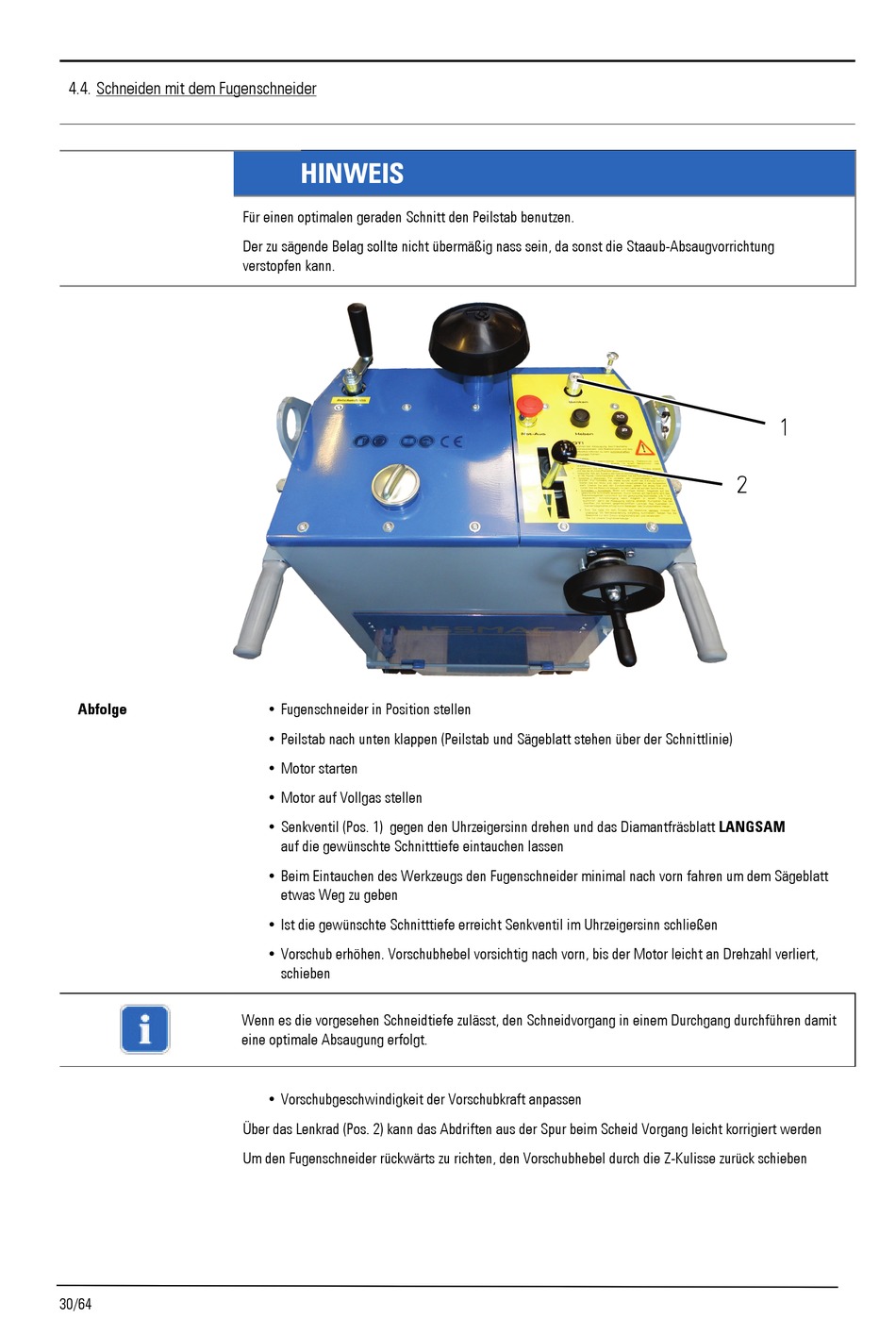

4.4. Schneiden mit dem Fugenschneider
Abfolge
30/64
HINWEIS
Für einen optimalen geraden Schnitt den Peilstab benutzen.
Der zu sägende Belag sollte nicht übermäßig nass sein, da sonst die Staaub-Absaugvorrichtung
verstopfen kann.
Fugenschneider in Position stellen
Peilstab nach unten klappen (Peilstab und Sägeblatt stehen über der Schnittlinie)
Motor starten
Motor auf Vollgas stellen
Senkventil (Pos. 1) gegen den Uhrzeigersinn drehen und das Diamantfräsblatt LANGSAM
auf die gewünschte Schnitttiefe eintauchen lassen
Beim Eintauchen des Werkzeugs den Fugenschneider minimal nach vorn fahren um dem Sägeblatt
etwas Weg zu geben
Ist die gewünschte Schnitttiefe erreicht Senkventil im Uhrzeigersinn schließen
Vorschub erhöhen. Vorschubhebel vorsichtig nach vorn, bis der Motor leicht an Drehzahl verliert,
schieben
Wenn es die vorgesehen Schneidtiefe zulässt, den Schneidvorgang in einem Durchgang durchführen damit
eine optimale Absaugung erfolgt.
Vorschubgeschwindigkeit der Vorschubkraft anpassen
Über das Lenkrad (Pos. 2) kann das Abdriften aus der Spur beim Scheid Vorgang leicht korrigiert werden
Um den Fugenschneider rückwärts zu richten, den Vorschubhebel durch die Z-Kulisse zurück schieben
1
2
