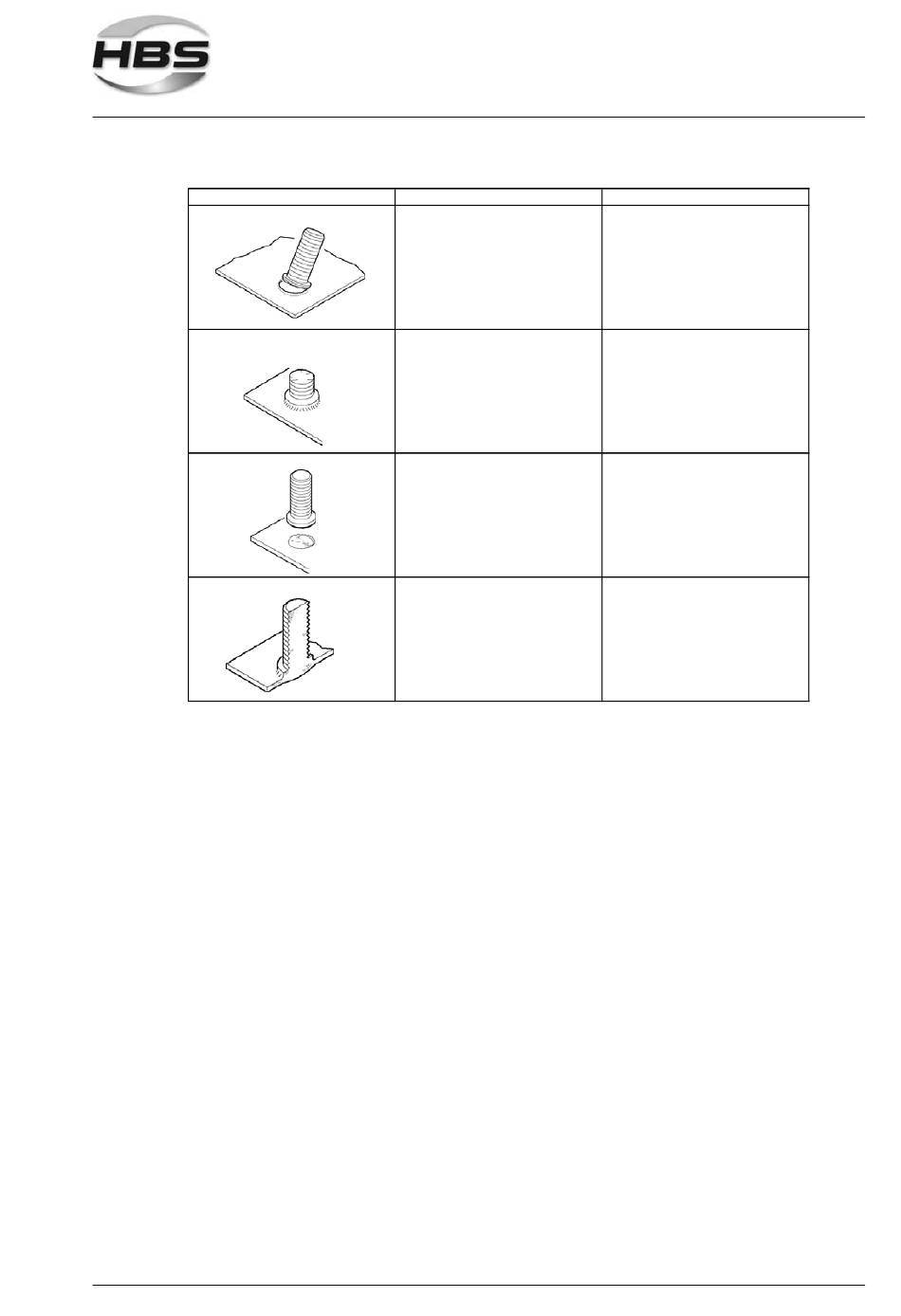

Beschaffenheit des Bruches
Ausknöpfen des Grundwerkstoffes
Bruch im Schweißelement
oberhalb des Flansches
Bruch in der Schweißnaht
Verformung auf der Rückseite
C 08 Bestell-Nr. BA 92-20-256 Stand 01.03.08
5 Vorgehensweise beim Bolzenschweißen
5.7 Qualitätsprüfung der Schweißverbindung
Mögliche Ursache
- richtige Parameter
- richtige Parameter
- Schweißenergie zu gering
- Eintauchgeschwindigkeit
zu gering
- Kombination Bolzen/Grund-
werkstoff ungeeignet
- Schweißenergie zu hoch
- Fügekraft zu hoch
- Kontaktschweißung
ungeeignet
- Werkstück zu dünn
Korrekturmaßnahmen
- keine
- keine
- Schweißenergie erhöhen
- Eintauchgeschwindigkeit
erhöhen
- Schweißelement oder Werkstück
wechseln
- Schweißenergie verringern
- Fügekraft verringern
- Spaltschweißung statt
Kontaktschweißung einsetzen
- Dicke des Werkstückes anpassen
