4.2

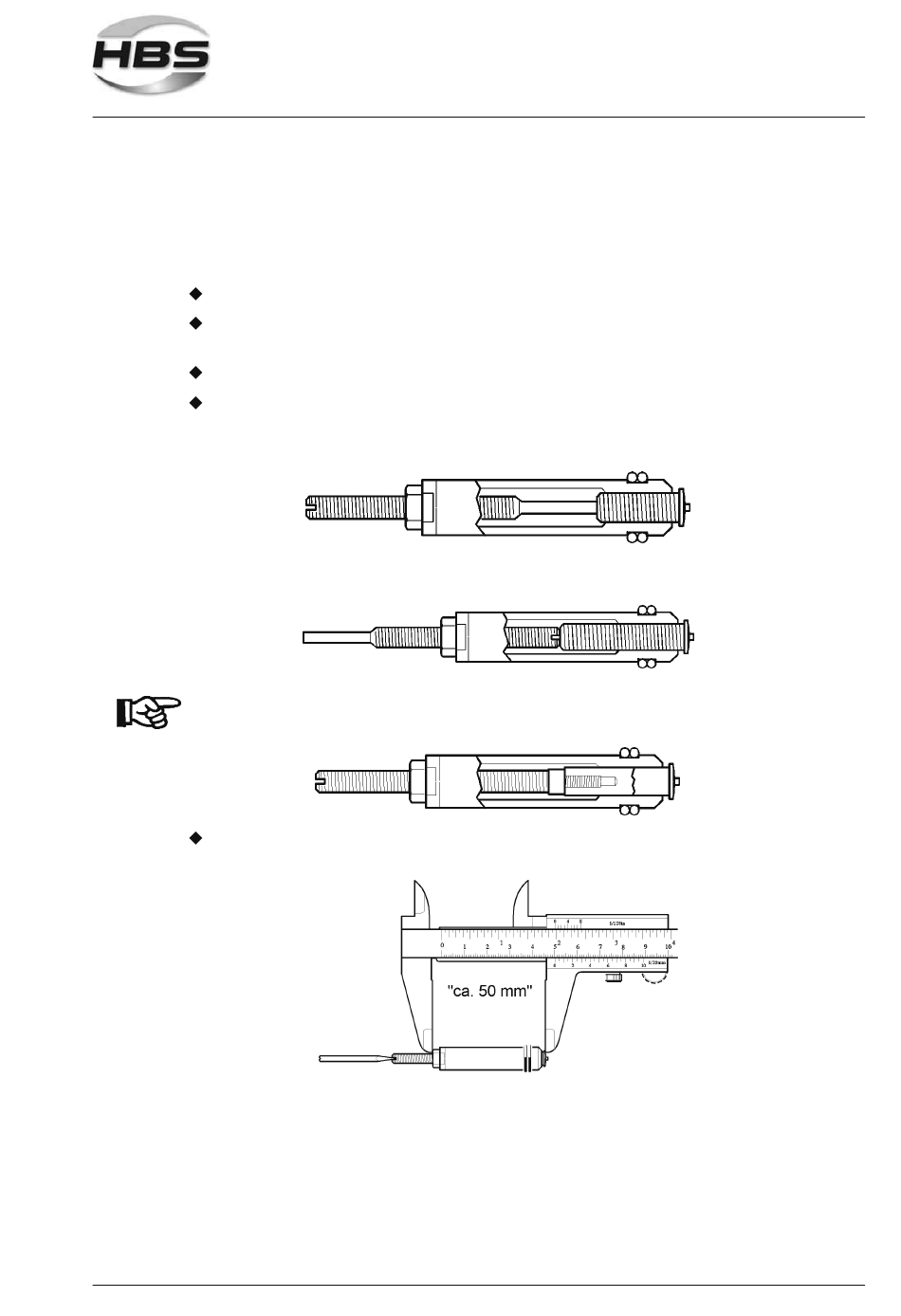

Einstellung des Bolzenhalters

Als Gerätezubehör sind verschiedene Bolzenhalter für unterschiedliche Bolzendurch-
messer lieferbar (siehe Anhang).
Wählen Sie den für Ihr Schweißelement passenden Bolzenhalter.
Stecken Sie das Schweißelement in den Bolzenhalter. Im Bolzenhalter sitzt ein
verstellbarer Anschlagstift.
Lösen Sie die Kontermutter.
Drehen Sie den Anschlagstift so in den Bolzenhalter, dass
– für Schweißelemente bis 20 mm Länge der gewindefreie Teil im
Bolzenhalter steckt,
– für Schweißelemente über 20 mm Länge der gewindefreie Teil
aus dem Bolzenhalter herausragt.
Für Schweißelemente mit Innengewinde ist als Sonderzubehör
ein Anschlagstift für Innengewinde lieferbar.
Stellen Sie den Anschlagstift so ein, dass sich zwischen Kontermutteroberseite
und Schweißelementunterseite ein Gesamtmaß von ca. 50 mm ergibt.
