4.4

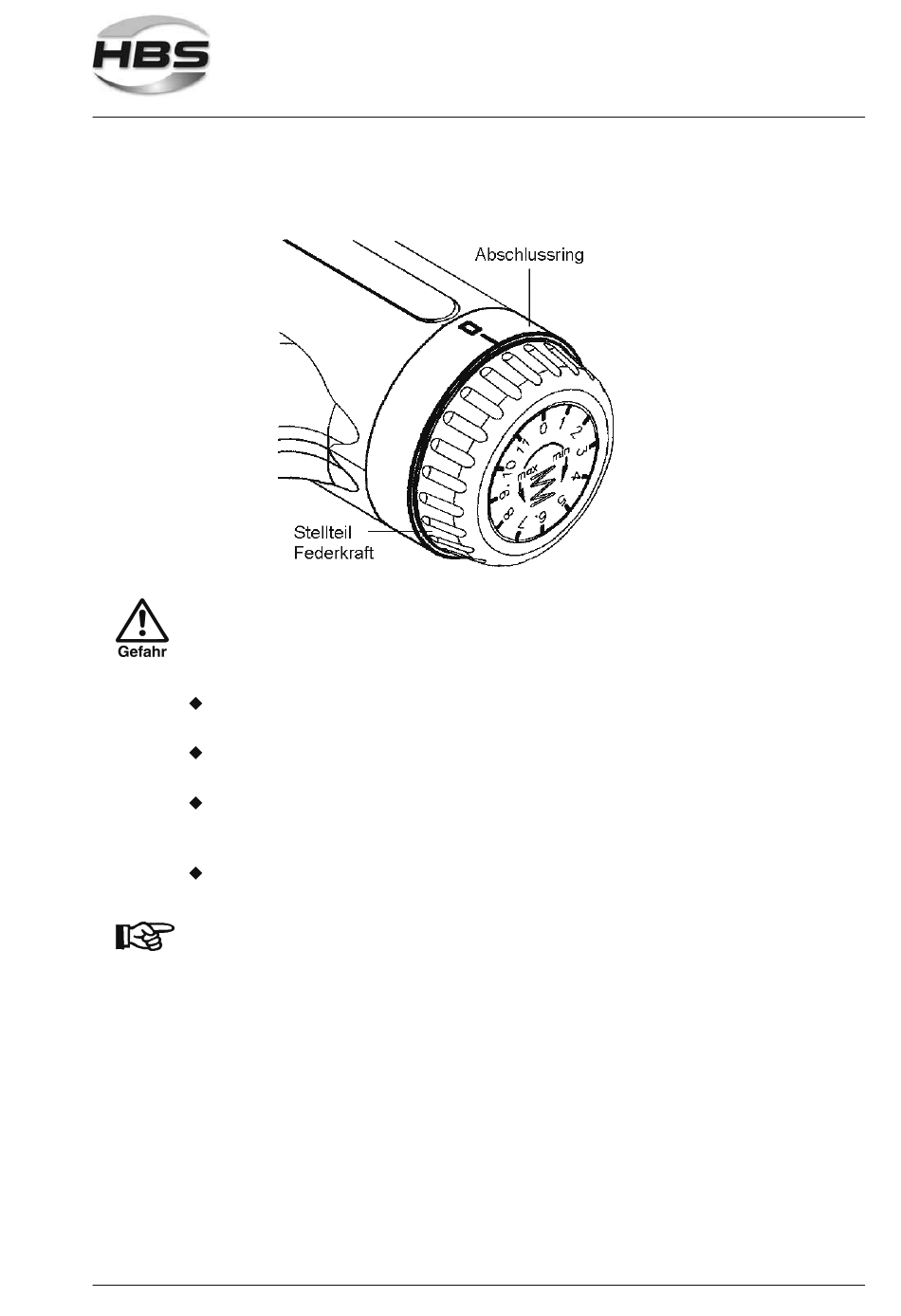

Einstellen der Federkraft

Das Stellteil Federkraft kann maximal um 360° verstellt
werden. Gewaltsames Einwirken bei spürbarem Widerstand
am Stellteil Federkraft kann zu mechanischem Versagen
von Bauteilen führen.
Drehen Sie das Stellteil Federkraft im Uhrzeigersinn, bis die Stellung "min."
erreicht ist.
Drehen Sie den Abschlussring solange, bis die Markierung "0" mit der
Markierung "0" des Stellteiles Federkraft übereinstimmt.
Drehen Sie das Stellteil Federkraft zur Bestimmung der Eintauchgeschwin-
digkeit auf den entsprechenden Referenzwert aus der Tabelle Schweißpara-
meter in Kapitel 5.
Sie können die Federkraft entsprechend Ihrer Schweißaufgabe individuell
verändern.
Der Skalierung am Stellteil Federkraft liegt keine Maßein-
heit zugrunde.
Das Drehen des Stellteiles Federkraft im Uhrzeigersinn verringert die Eintauch-
geschwindigkeit des Schweißkolbens.
Das Drehen des Stellteiles Federkraft gegen den Uhrzeigersinn vergrößert die
Eintauchgeschwindigkeit des Schweißkolbens.
