Behnke IP-Kamera
D
Einleitung

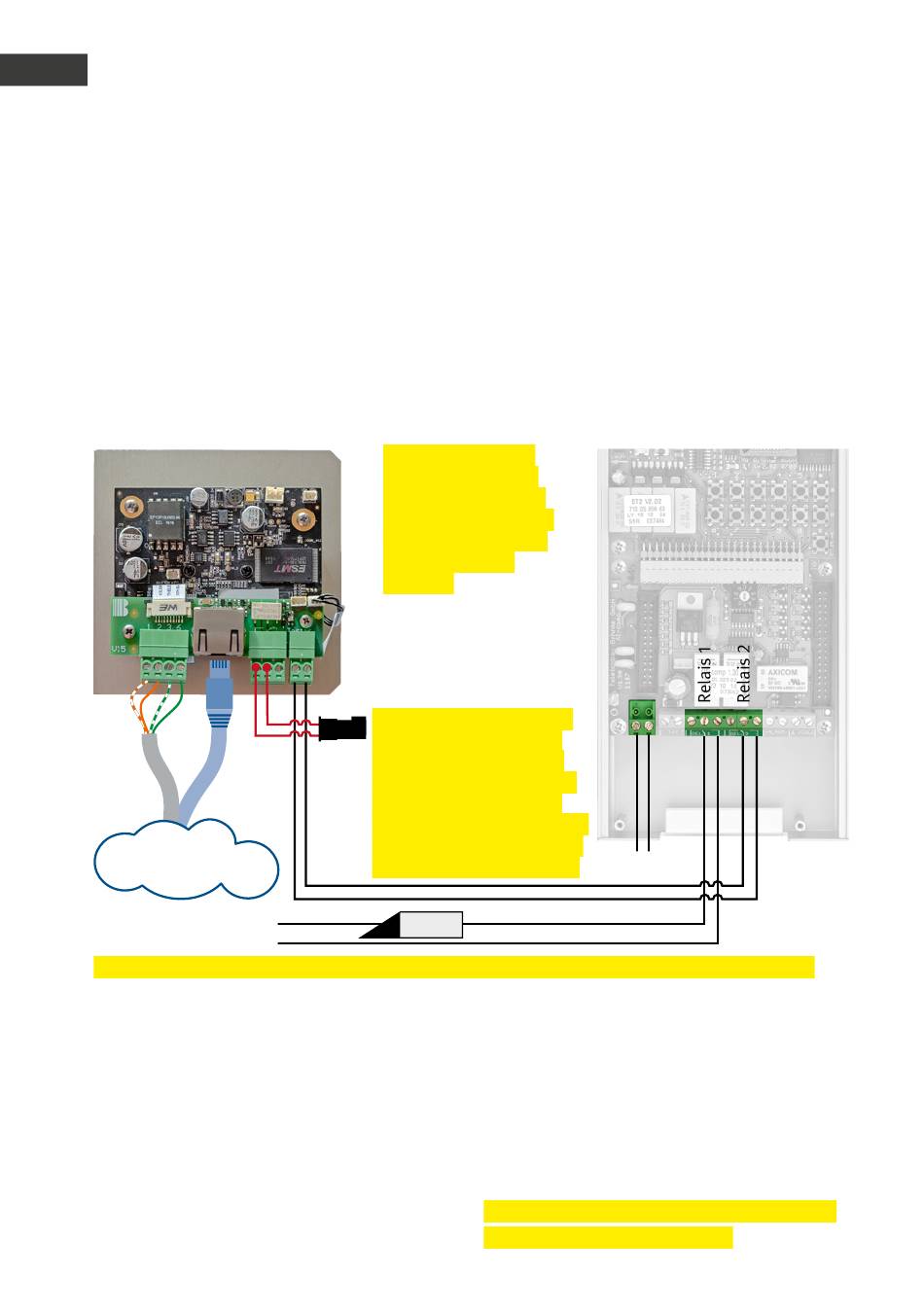

1.7. Anschluss IP-Kamera mit B-Smart Funktion in Verbindung mit Behnke a/b-Tür-
sprechstelle Serie 20 (20-/21-/50-2907A-IP, 43-9587A, 50-1204A/-1207A)
▸
IP-Kamera mit B-Smart Funktion (20-/21-/50-2907A-IP, 43-9587A, 50-1204A/-1207A) in Verbindung
mit einer analogen Behnke Türsprechstelle der Serie 20 (20-0001,/-0002/-0005/-0006/-0013
*
-0014/-0041 /-0043)
▸ Bei Kamera mit B-Smart Funktion unterstützt nur Video und Türöffnung per App möglich.
▸
Kameraenergieversorgung via POE class 0
oder
*
1
Netzwerk
Spannungsversorgung
bauseits.
Achtung: Relaisschaltleistungen in den techn. Daten der Kamera und der a / b Sprechstelle beachten.
*
2
1. Adernpaar mit MQS-Stecker mit Flachband-
leitung Taste 8 (T8) (MQS-Buschse) verbinden.
2. a / b Sprechstelle (Typ siehe oben und
Sprechstelle selbst) wie folgt konfigurieren:
*0000 Einstieg Konfigurationsmodus 28 (Kon-
figuration Taste 8) *71 # (wenn Türöffnung über
Relais 1 der a / b Sprechstelle erfolgt). Alternativ
bei Türöffnung über Relais 2 der a / b Sprech-
stelle:
12
Verbindungsleitung
zwischen IP-Kamera
mit B-Smart Funktion
und Relais der Behnke
a/b Sprechstelle darf
50 cm nicht über-
schreiten
Diese Verbindung zur a / b
Sprechstelle wird zur Tür-
*
2
öffnung per App bzw. zur
Türöffnung mit der Behnke
IP-Videosoftware (Lizenz
nötig) benötigt. Achtung: es
können dann max. 7 Ruftas-
ten angeschlossen werden.
TÖ
28 (Konfiguration Taste 8) *72# (wenn Tür-
öffnung über Relais 2 der a / b Sprechstelle
erfolgt). Achtung: Es kann mit dieser Funktion
nur immer ein Relais (Relais 1 oder 2) geschaltet
werden. Sollen Relais 1 und 2 zeitgleich anzie-
hen würde wie folgt konfiguiert:
28 (Konfiguration Taste 8) *73#
Konfiguration der Relais entnehmen Sie der Anleitung zu Ihrer
Basiselektronik oder dem techn. Handbuch.
a/b-Leitung
