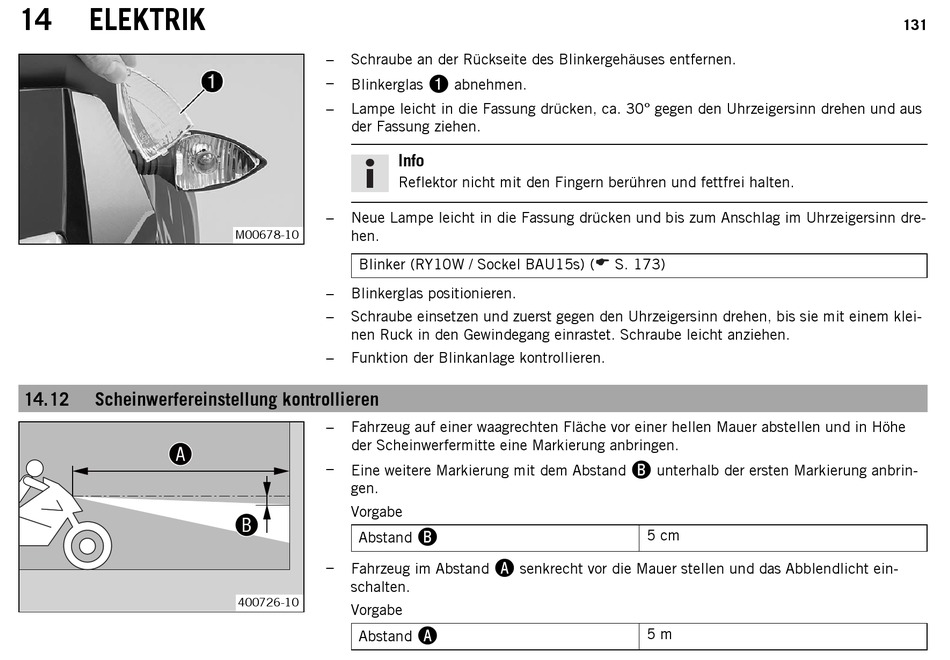

14 ELEKTRIK
14.12

Scheinwerfereinstellung kontrollieren

–
Schraube an der Rückseite des Blinkergehäuses entfernen.
–
Blinkerglas
–
Lampe leicht in die Fassung drücken, ca. 30° gegen den Uhrzeigersinn drehen und aus
der Fassung ziehen.
Info
Reflektor nicht mit den Fingern berühren und fettfrei halten.
–
Neue Lampe leicht in die Fassung drücken und bis zum Anschlag im Uhrzeigersinn dre-
hen.
M00678-10
Blinker (RY10W / Sockel BAU15s) (
–
Blinkerglas positionieren.
–
Schraube einsetzen und zuerst gegen den Uhrzeigersinn drehen, bis sie mit einem klei-
nen Ruck in den Gewindegang einrastet. Schraube leicht anziehen.
–
Funktion der Blinkanlage kontrollieren.
–
Fahrzeug auf einer waagrechten Fläche vor einer hellen Mauer abstellen und in Höhe
der Scheinwerfermitte eine Markierung anbringen.
–
Eine weitere Markierung mit dem Abstand
gen.
Vorgabe
Abstand
–
Fahrzeug im Abstand
schalten.
400726-10
Vorgabe
Abstand

abnehmen.


senkrecht vor die Mauer stellen und das Abblendlicht ein-

S. 173)

unterhalb der ersten Markierung anbrin-
5 cm
5 m
131
