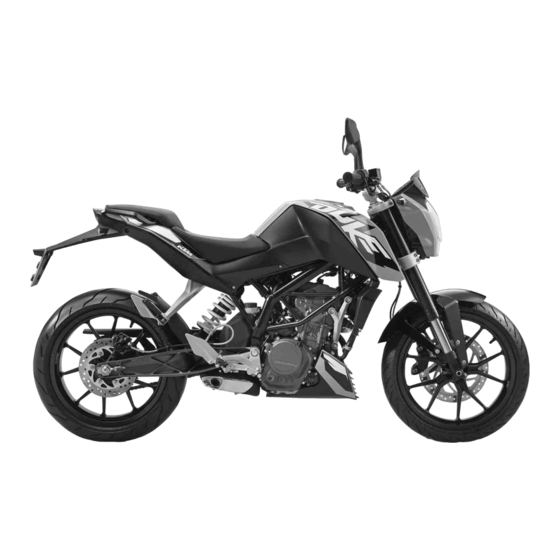

KTM 2013 200 Duke COL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. KTM Anleitungen
  4. Motorräder
  5. 2013 200 Duke COL
  6. Bedienungsanleitung

KTM 2013 200 Duke COL Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
2013
BEDIENUNGSANLEITUNG
200 Duke COL
Art.-Nr. 3213004de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 2013 200 Duke COL

Inhaltszusammenfassung für KTM 2013 200 Duke COL

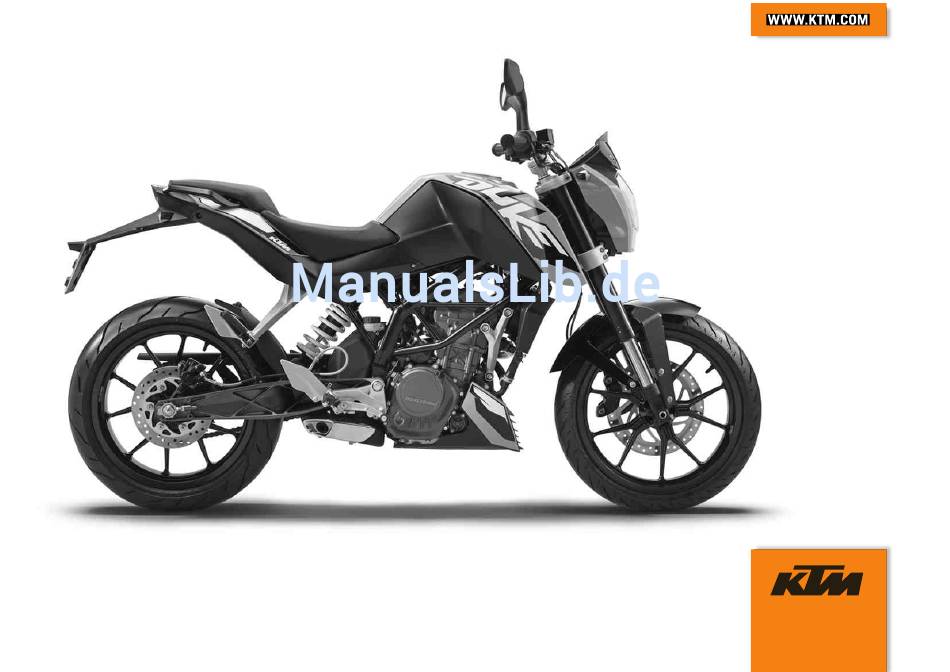

  • Seite 1 2013 BEDIENUNGSANLEITUNG 200 Duke COL Art.-Nr. 3213004de...

  • Seite 3: Lieber Ktm Kunde

    LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.
  • Seite 4 LIEBER KTM KUNDE ISO 9001(12 100 6061) Im Sinne der internationalen Qualitätsmanagement-Norm ISO 9001 wendet KTM Qualitätssicherungsprozesse an, die zu höchstmöglicher Produktqualität führen. Ausgestellt durch: TÜV Management Service KTM-Sportmotorcycle AG 5230 Mattighofen, Österreich...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS BEDIENELEMENTE............22 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ..........7 Kupplungshebel..........22 Verwendete Symbole ..........7 Handbremshebel..........22 Benutzte Formatierungen........7 Gasdrehgriff ............23 SICHERHEITSHINWEISE..........8 Hupentaster ............23 Einsatzdefinition..........8 Lichtschalter ............. 24 Sicherheitshinweise ..........8 Lichthupentaster..........24 Gefahrengrade und Symbole ......... 9 Blinkerschalter ..........
  • Seite 6 INHALTSVERZEICHNIS 6.11.16 Menü Reichweite/Fahrzeit....... 44 Transport ............68 6.11.17 Menü Gesamtwegstrecke ODO......45 Kraftstoff tanken..........69 6.11.18 Menü Wegstrecke 1 TRIP 1 ......46 SERVICEPLAN .............. 71 6.11.19 Menü Wegstrecke 2 TRIP 2 ......46 Serviceplan ............71 6.11.20 Kilometer oder Meilen einstellen ..... 47 10 FAHRWERK ABSTIMMEN..........
  • Seite 7 INHALTSVERZEICHNIS 12.4 Bremsbeläge der Vorderradbremse kontrollieren ..94 15 KÜHLSYSTEM ............127 12.5 Leerweg am Fußbremshebel kontrollieren ..... 95 15.1 Kühlsystem ............. 127 15.2 Frostschutz und Kühlflüssigkeitsstand 12.6 Leerweg des Fußbremshebels einstellen ..96 kontrollieren ............ 128 12.7 Bremsflüssigkeitsstand der Hinterradbremse 15.3 Kühlflüssigkeitsstand kontrollieren ....
  • Seite 8 INHALTSVERZEICHNIS 21.3 Füllmengen ............. 156 21.3.1 Motoröl ............156 21.3.2 Kühlflüssigkeit ..........157 21.3.3 Kraftstoff ............ 157 21.4 Fahrgestell ............157 21.5 Elektrik ............158 21.6 Reifen............. 159 21.7 Gabel.............. 159 21.8 Federbein............160 21.9 Anzugsdrehmomente Fahrgestell ....... 160 22 BETRIEBSSTOFFE ............164 23 HILFSSTOFFE ............

  • Seite 9: Darstellungsmittel

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durch- führen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.

  • Seite 10: Sicherheitshinweise

    SICHERHEITSHINWEISE Einsatzdefinition KTM Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Straßenbetrieb standhalten, jedoch nicht für die Benutzung auf Rennstrecken und abseits asphaltierter Straßen. Info Das Motorrad ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.

  • Seite 11: Gefahrengrade Und Symbole

    SICHERHEITSHINWEISE Gefahrengrade und Symbole Gefahr Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Verletzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden. Warnung Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht die entsprechenden Vorkeh- rungen getroffen werden.

  • Seite 12: Sicherer Betrieb

    Teilen begonnen wird, Teile abkühlen lassen. Das Fahrzeug nur in einem technisch einwandfreien Zustand, bestimmungsgemäß, sicherheits− und umweltbewusst betreiben. Im Straßenverkehr ist eine entsprechende Fahrerlaubnis notwendig. Störungen, die die Sicherheit beeinträchtigen, umgehend in einer autorisierten KTM-Fachwerkstatt beseitigen lassen. Am Fahrzeug angebrachte Hinweis-/Warnhinweisaufkleber beachten.

  • Seite 13: Schutzkleidung

    Schutzkleidung (Helm, Stiefel, Handschuhe, Hose und Jacke mit Protektoren) bei allen Fahrten tragen. Verwenden Sie immer Schutzkleidung, die sich in einwandfreiem Zustand befindet und den gesetzlichen Anforderungen entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Für einige Arbeiten sind Spezialwerkzeuge notwendig.

  • Seite 14: Bedienungsanleitung

    Bewahren Sie die Bedienungsanleitung an einem gut zugänglichen Ort auf, damit sie bei Bedarf jederzeit nachschlagen können. Falls Sie mehr über das Fahrzeug wissen wollen oder Unklarheiten beim Lesen auftreten, wenden Sie sich an einen autorisierten KTM‑Händler. Die Bedienungsanleitung ist ein wichtiger Bestandteil des Fahrzeuges und muss beim Verkauf an den neuen Eigentümer übergeben wer-...

  • Seite 15: Wichtige Hinweise

    Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstatt durchgeführt und im Ser- viceheft als auch im KTM dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden.

  • Seite 16: Service

    Beachten Sie die textlichen Angaben. Kundendienst Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen der autorisierte KTM-Händler gerne zur Verfügung. Die Liste der autorisierten KTM-Händler finden Sie auf der KTM Website. Internationale KTM Website: http://www.ktm.com...

  • Seite 18: Fahrzeugansicht

    FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) B00778-10...
  • Seite 19 FAHRZEUGANSICHT Kombiinstrument Rückspiegel Kupplungshebel ( S. 22) Sitzbank Beifahrersitzbank Sitzbankschloss ( S. 52) Haltegriffe ( S. 53) Motornummer ( S. 20) Seitenständer ( S. 55) Schalthebel ( S. 54)

  • Seite 20: Fahrzeugansicht Hinten Rechts (Symboldarstellung)

    FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) B00779-10...
  • Seite 21 FAHRZEUGANSICHT Bordwerkzeug ( S. 52) Lichtschalter ( S. 24) Lichthupentaster ( S. 24) Blinkerschalter ( S. 25) Hupentaster ( S. 23) Tankverschluss Zünd-/Lenkschloss ( S. 26) Not-Aus-Schalter ( S. 25) Handbremshebel ( S. 22) E-Starterknopf ( S. 26) Fahrgestellnummer/Typenschild ( S.

  • Seite 22: Seriennummern

    SERIENNUMMERN Fahrgestellnummer/Typenschild Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt. Das Typenschild befindet am Rahmen rechts nach dem Steuerkopf. B00699-10 Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels eingeprägt. B00700-10...

  • Seite 23: Schlüsselnummer

    SERIENNUMMERN Schlüsselnummer Die Schlüsselnummer ist auf der KEYCODECARD angeführt. Info Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels. Bewah- ren Sie die KEYCODECARD an einem sicheren Ort auf. B00755-10...

  • Seite 24: Bedienelemente

    BEDIENELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. B00701-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. B00702-10...

  • Seite 25: Gasdrehgriff

    BEDIENELEMENTE Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht. B00703-10 Hupentaster Der Hupentaster ist am Lenker links angebracht. Mögliche Zustände • Hupentaster in der Grundstellung gedrückt – In dieser Stellung wird die Hupe betätigt. • Hupentaster B00706-11...

  • Seite 26: Lichtschalter

    BEDIENELEMENTE Lichtschalter Der Lichtschalter ist am Lenker links angebracht. Mögliche Zustände Abblendlicht ein – Lichtschalter ist nach unten geschwenkt. In dieser Stel- lung ist das Abblendlicht und Rücklicht eingeschaltet. Fernlicht ein – Lichtschalter ist nach oben geschwenkt. In dieser Stellung ist das Fernlicht und Rücklicht eingeschaltet.

  • Seite 27: Blinkerschalter

    BEDIENELEMENTE Blinkerschalter Der Blinkerschalter ist am Lenker links angebracht. Mögliche Zustände Blinker aus Blinker links ein – Blinkerschalter nach links gedrückt. Der Blinkerschalter geht nach dem Betätigen in die Mittelstellung zurück. Blinker rechts ein – Blinkerschalter nach rechts gedrückt. Der Blinkerschal- ter geht nach dem Betätigen in die Mittelstellung zurück.

  • Seite 28: E-Starterknopf

    BEDIENELEMENTE E-Starterknopf Der E-Starterknopf ist am Lenker rechts angebracht. Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf B00708-10 6.10 Zünd-/Lenkschloss Das Zünd-/Lenkschloss befindet sich vor der oberen Gabelbrücke. Mögliche Zustände Zündung aus OFF –...

  • Seite 29: Kombiinstrument

    BEDIENELEMENTE 6.11 Kombiinstrument 6.11.1 Übersicht Display ( S. 34) Funktionstasten ( S. 32) Infodisplay ( S. 38) Kontrolllampen ( S. 33) 401289-10...

  • Seite 30: Aktivierung Und Test

    BEDIENELEMENTE 6.11.2 Aktivierung und Test Aktivierung Das Kombiinstrument wird aktiviert, wenn die Zündung eingeschaltet wird. Test Die Segmente des Drehzahlmessers und der Ganganzeige leuchten der Reihe nach auf und gehen wieder aus. Die Geschwindigkeitsanzeige zählt von 0 bis 199 und wieder zurück. Die restlichen Anzeigesegmente außerhalb des Infodisplay leuchten kurz auf.

  • Seite 31: Warnhinweise

    BEDIENELEMENTE 6.11.3 Warnhinweise Low Oil Pressure erscheint im Infodisplay, wenn der Öldruck zu niedrig ist. 401309-01 Low Fuel Level erscheint im Infodisplay, wenn der Kraftstoffpegel die Reservemarke erreicht hat. 401310-01...
  • Seite 32 BEDIENELEMENTE High Coolant Temperature erscheint im Infodisplay, wenn die Kühlflüssigkeitstemperatur über den angegebenen Wert steigt. Kühlflüssigkeitstemperatur 125 °C 401311-01 Side Stand Down erscheint im Infodisplay, wenn der Seitenständer ausgeklappt ist. 401312-01 Low Battery erscheint im Infodisplay, wenn die Batteriespannung unter den angegebenen Wert gefallen ist.
  • Seite 33 BEDIENELEMENTE Service Not Reset erscheint im Infodisplay für 10 Sekunden, wenn die Zündung eingeschal- tet wird und die Wegstrecke für einen Service überschritten ist oder die Serviceintervallan- zeige bei einem Service nicht zurückgestellt wurde. 401461-01...

  • Seite 34: Funktionstasten

    BEDIENELEMENTE 6.11.4 Funktionstasten Mit der MODE Taste wird der Anzeigemodus gewechselt. Mögliche Anzeigemodi sind zurückgelegte Gesamtwegstrecke (ODO), Wegstrecke 1 (TRIP 1) und Wegstrecke 2 (TRIP 2). Durch längeres Drücken der SET Taste wird die Funktion Wegstrecke 1 (TRIP 1) und Weg- strecke 2 (TRIP 2) auf 0.0 zurückgesetzt und durch kurzes Drücken der SET Taste wird im Infodisplay in den nächsten Anzeigemodus gewechselt.

  • Seite 35: Kontrolllampen

    BEDIENELEMENTE 6.11.5 Kontrolllampen Mögliche Zustände Blinkerkontrolllampe blinkt grün im Blinkrhythmus – Blinker ist eingeschal- tet. Motordiagnosewarnlampe (MIL) leuchtet rot – Die OBD (On-Board-Diagnose) hat einen emissions- oder sicherheitskritischen Fehler erkannt. Schaltblitz leuchtet/blinkt rot – Die eingestellte Schaltdrehzahl ist erreicht. Leerlaufkontrolllampe leuchtet grün – Getriebe ist in Leerlauf geschaltet. Fernlichtkontrolllampe leuchtet blau –...

  • Seite 36: Display

    BEDIENELEMENTE 6.11.6 Display Die Geschwindigkeit wird in Kilometer pro Stunde km/h bzw. in Meilen pro Stunde mph angezeigt. Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute an. Die Ganganzeige zeigt den im Getriebe eingelegten Gang an. Die Kühlflüssigkeitstemperatur wird im Bereich angezeigt.

  • Seite 37: Füllstandsanzeige Im Kraftstofftank

    BEDIENELEMENTE 6.11.7 Füllstandsanzeige im Kraftstofftank Die Füllstandsanzeige im Display besteht aus 9 Balken. Je mehr Balken leuchten desto mehr Kraftstoff ist im Kraftstofftank. 401292-01...

  • Seite 38: Anzeige Trip F

    BEDIENELEMENTE 6.11.8 Anzeige TRIP F Wenn der Kraftstoffpegel die Reservemarke erreicht, wechselt der Anzeigemodus automa- tisch auf TRIP F und beginnt bei 0.0 zu zählen, unabhängig davon welcher Anzeigemodus vorher aktiviert war. Info Zeitgleich zum Anzeigemodus TRIP F beginnt die Warnlampe allgemein zu leuch- ten und im Infodisplay erscheint der Warnhinweis Low Fuel Level.

  • Seite 39: Temperaturanzeige Der Kühlflüssigkeit

    BEDIENELEMENTE 6.11.9 Temperaturanzeige der Kühlflüssigkeit Die Temperaturanzeige im Display besteht aus 13 Balken. Je mehr Balken leuchten, desto heißer ist die Kühlflüssigkeit. Beim Aufleuchten aller Balken erscheint im Infodisplay zusätzlich der Warnhinweis High Coolant Temperature. Mögliche Zustände Motor kalt – Bis zu drei Balken leuchten. •...

  • Seite 40: 6.11.10 Infodisplay

    BEDIENELEMENTE 6.11.10 Infodisplay Im Infodisplay werden verschiedene Warnhinweise angezeigt. Leuchtet die Warnlampe allgemein auf, wird der entsprechende Warnhinweis im Infodis- play angezeigt. 401291-10...

  • Seite 41: 6.11.11 Menü Fahrzeit/Durchschnittsgeschwindigkeit

    BEDIENELEMENTE 6.11.11 Menü Fahrzeit/Durchschnittsgeschwindigkeit Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...

  • Seite 42: Menü Durchschnittsgeschwindig- Keit/Durchschnittsverbrauch 1

    BEDIENELEMENTE 6.11.12 Menü Durchschnittsgeschwindigkeit/Durchschnittsverbrauch 1 Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...

  • Seite 43: Menü Durchschnittsverbrauch 1/Durch- Schnittsverbrauch 2

    BEDIENELEMENTE 6.11.13 Menü Durchschnittsverbrauch 1/Durchschnittsverbrauch 2 Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...

  • Seite 44: 6.11.14 Menü Durchschnittsverbrauch 2/Service

    BEDIENELEMENTE 6.11.14 Menü Durchschnittsverbrauch 2/Service Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...

  • Seite 45: 6.11.15 Menü Service/Reichweite

    BEDIENELEMENTE 6.11.15 Menü Service/Reichweite Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...

  • Seite 46: 6.11.16 Menü Reichweite/Fahrzeit

    BEDIENELEMENTE 6.11.16 Menü Reichweite/Fahrzeit Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – SET Taste so oft kurz drücken, bis die gewünschte Anzeige im Infodisplay erscheint. In diesem Menü...

  • Seite 47: 6.11.17 Menü Gesamtwegstrecke Odo

    BEDIENELEMENTE 6.11.17 Menü Gesamtwegstrecke ODO Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – MODE Taste so oft kurz drücken, bis die Anzeige ODO im Display erscheint. ODO zeigt die gefahrene Gesamtwegstrecke an.

  • Seite 48: Menü Wegstrecke 1 Trip 1

    BEDIENELEMENTE 6.11.18 Menü Wegstrecke 1 TRIP 1 Bedingung Alternativ 1 • Die Zündung ist an. • Das Motorrad steht. Alternativ 2 • Die Zündung ist an. • Das Motorrad fährt. – MODE Taste so oft kurz drücken, bis die Anzeige TRIP 1 im Display erscheint. TRIP 1 zeigt die Wegstrecke seit der letzten Rückstellung an.

  • Seite 49: 6.11.20 Kilometer Oder Meilen Einstellen

    BEDIENELEMENTE TRIP 2 zeigt die Wegstrecke seit der letzten Rückstellung an. Zum Beispiel die Wegstrecke von einem Tankstopp bis zum nächsten Tankstopp. TRIP 2 läuft immer mit und zählt bis 999.9. SET Taste 5 - 10 Anzeige von TRIP 2 wird zurückgesetzt Sekunden drücken.

  • Seite 50: 6.11.21 Uhrzeit Einstellen

    BEDIENELEMENTE 6.11.21 Uhrzeit einstellen Bedingung Die Zündung ist an. Das Motorrad steht. – MODE Taste so oft kurz drücken, bis die Anzeige ODO im Display erscheint. – MODE und SET Taste 5 - 10 Sekunden drücken. Die Uhrzeit beginnt zu blinken. –...

  • Seite 51: 6.11.23 Schaltdrehzahl Rpm 2 Einstellen

    BEDIENELEMENTE Info Die MODE Taste erhöht den Wert. Die SET Taste verringert den Wert. – Die beiden Tasten für ca. 15 Sekunden nicht betätigen. Die Anzeige RPM 1 erlischt und die eingestellte Drehzahl ist gespeichert. Info Im Auslieferungszustand ist die Drehzahl von RPM 1 auf 10000 eingestellt. 6.11.23 Schaltdrehzahl RPM 2 einstellen Bedingung Die Zündung ist an.

  • Seite 52: Tankverschluss Öffnen

    BEDIENELEMENTE – Die beiden Tasten für ca. 15 Sekunden nicht betätigen. Die Anzeige RPM 2 erlischt und die eingestellte Drehzahl ist gespeichert. Info Im Auslieferungszustand ist die Drehzahl von RPM 2 auf 11000 eingestellt. 6.12 Tankverschluss öffnen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. –...

  • Seite 53: Tankverschluss Schließen

    BEDIENELEMENTE – Abdeckung am Tankverschluss hochklappen und Zündschlüssel in das Schloss ste- cken. Hinweis Beschädigungsgefahr Bruch des Zündschlüssels. – Zur Entlastung des Zündschlüssels auf den Tankverschluss drücken. Beschädigte Zündschlüssel müssen erneuert werden. – Zündschlüssel 90° im Uhrzeigersinn drehen. – Tankverschluss hochklappen. B00710-10 –...

  • Seite 54: Sitzbankschloss

    BEDIENELEMENTE 6.14 Sitzbankschloss Das Sitzbankschloss befindet sich links neben der Sitzbank. Es ist mit dem Zündschlüssel sperrbar. B00712-01 6.15 Bordwerkzeug Unter der Beifahrersitzbank befindet sich das Bordwerkzeug B00758-10...

  • Seite 55: Haltegriffe

    BEDIENELEMENTE 6.16 Haltegriffe Die Haltegriffe dienen zum Rangieren des Motorrades. Im Beifahrerbetrieb kann sich der Beifahrer während der Fahrt daran festhalten. B00717-10 6.17 Beifahrerfußrasten Die Beifahrerfußrasten sind klappbar ausgeführt. Mögliche Zustände Beifahrerfußrasten eingeklappt – Für Betrieb ohne Beifahrer. • Beifahrerfußrasten ausgeklappt – Für Betrieb mit Beifahrer. •...

  • Seite 56: Schalthebel

    BEDIENELEMENTE 6.18 Schalthebel Der Schalthebel ist am Motor links montiert. B00715-10 Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. B00716-10...

  • Seite 57: Fußbremshebel

    BEDIENELEMENTE 6.19 Fußbremshebel Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. B00718-10 6.20 Seitenständer Der Seitenständer befindet sich an der linken Fahrzeugseite. Der Seitenständer dient zum Abstellen des Motorrades. Info Während der Fahrt muss der Seitenständer hochgeklappt sein. Der Seitenständer ist mit dem Sicherheit-Startsystem gekoppelt, beachten Sie die Fahranleitung.

  • Seite 58: Inbetriebnahme

    Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch nicht freigegebene und/oder empfohlene Reifen/Räder. – Nur von KTM freigegebene und/oder empfohlene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.

  • Seite 59: Motor Einfahren

    Bedenken Sie beim Betreiben Ihres Fahrzeugs, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstatt durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.

  • Seite 60: Fahrzeug Beladen

    INBETRIEBNAHME Fahrzeug beladen Warnung Unfallgefahr Instabiles Fahrverhalten. – Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe- reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck. Warnung Unfallgefahr Instabiles Fahrverhalten durch unsachgemäße Montage des Koffers und/oder des Tankrucksacks. –...
  • Seite 61 INBETRIEBNAHME – Wenn Sie Gepäck mitnehmen, ist auf eine sichere Befestigung möglichst nahe an der Fahrzeugmitte und eine gleichmäßige Gewichts- verteilung auf Vorderrad und Hinterrad zu achten. – Das höchstzulässige Gesamtgewicht und die höchstzulässigen Achslasten sind einzuhalten. Vorgabe Höchstzulässiges Gesamtgewicht 335 kg Höchstzulässige Achslast vorne 125 kg...

  • Seite 62: Fahranleitung

    FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Verkehrssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 139) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S.

  • Seite 63: Startvorgang

    FAHRANLEITUNG Startvorgang Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder lau- fen lassen ohne eine geeignete Absauganlage. Vorsicht Unfallgefahr Wird das Fahrzeug mit entladener Batterie oder ohne Batterie betrieben, können elektronische Bauteile und Sicher- heitsvorrichtungen beschädigt werden.
  • Seite 64 FAHRANLEITUNG – Auf das Fahrzeug setzen, Seitenständer entlasten und mit dem Fuß bis zum Anschlag nach oben schwenken. – Not-Aus-Schalter in die Stellung drücken. – Zündung einschalten, dazu den Zündschlüssel in die Stellung drehen. Nach dem Einschalten der Zündung ist zirka 2 Sekunden das Arbeitsgeräusch der Kraftstoffpumpe hörbar.

  • Seite 65: Anfahren

    FAHRANLEITUNG Anfahren – Kupplungshebel ziehen, 1. Gang einlegen, Kupplungshebel langsam freigeben und gleichzeitig vorsichtig Gas geben. Tipp Wenn der Motor beim Anfahren abstirbt, nur den Kupplungshebel ziehen und E-Startknopf betätigen. Das Getriebe muss nicht in die Leerlaufstellung gebracht werden. Schalten, Fahren Warnung Unfallgefahr Bei abruptem Lastwechsel kann das Fahrzeug außer Kontrolle geraten.
  • Seite 66 FAHRANLEITUNG Warnung Verletzungsgefahr Herunterfallen des Beifahrers. – Der Beifahrer muss in der Lage sein, sich ordnungsgemäß auf der Beifahrersitzbank zu halten, sich am Fahrer oder an den Hal- tegriffen festzuhalten und die Füße auf die Beifahrerfußrasten zu stellen. Beachten Sie die Vorschriften über das Mindestalter für Beifahrer in Ihrem Land.
  • Seite 67 Kühlflüssigkeitsstand im Kühler kontrollieren bzw. berichtigen. Wird trotz leuchtender Kühlflüssigkeitstemperatur-Warnlampe weiter- gefahren, kommt es zum Motorschaden. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM-Fachwerkstatt zu kontaktieren. – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlauben, können Sie in höhere Gänge schalten.

  • Seite 68: Abbremsen

    FAHRANLEITUNG – Beginnt während der Fahrt die Motordiagnosewarnlampe zu leuchten, ist sofort anzu- halten, der Motor abzustellen und eine autorisierte KTM-Fachwerkstätte zu kontaktie- ren. Abbremsen Warnung Unfallgefahr Zu starkes Abbremsen führt zum Blockieren der Räder. – Die Bremsweise ist der Fahrsituation und den Fahrbahnverhältnissen anzupassen.

  • Seite 69: Anhalten, Parken

    FAHRANLEITUNG – Der Bremsvorgang sollte immer vor Kurvenbeginn abgeschlossen sein. Schalten Sie dabei, der Geschwindigkeit entsprechend, in einen kleineren Gang. – Nutzen Sie bei langen Talfahrten die Bremswirkung des Motors. Schalten Sie dazu einen oder zwei Gänge zurück, überdrehen Sie jedoch den Motor nicht.

  • Seite 70: Transport

    FAHRANLEITUNG Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch übermäßige Belastung. – Der Seitenständer ist nur für das Gewicht des Motorrades ausgelegt. Setzen Sie sich nicht auf das Motorrad, wenn dieses auf dem Sei- tenständer steht. Der Seitenständer bzw. der Rahmen können beschädigt werden und das Motorrad kann umfallen. –...

  • Seite 71: Kraftstoff Tanken

    FAHRANLEITUNG Hinweis Brandgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen. Keine Gegenstände über das betriebs- warme Fahrzeug legen. Fahrzeug immer erst abkühlen lassen. – Motor abstellen und Zündschlüssel abziehen. –...
  • Seite 72 Materialschaden Vorzeitiges Zusetzen des Kraftstofffilters. – In einigen Ländern und Regionen kann es vorkommen, dass die verfügbare Kraftstoffqualität und -sauberkeit nicht ausreicht. Probleme im Kraftstoffsystem sind die Folge. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Nur sauberen Kraftstoff tanken, der der angegebenen Norm entspricht.

  • Seite 73: Serviceplan

    5.000 km oder jährlich einmalig nach 1.000 km ○ ● ● Funktion der elektrischen Anlage kontrollieren. ○ ● ● Fehlerspeicher mit KTM‑Diagnosetool auslesen. ○ ● ● Motoröl und Ölfilter wechseln, Ölsieb reinigen. S. 139) ○ ● ● Bremsbeläge der Vorderradbremse kontrollieren. ( S.
  • Seite 74 Funktion des Kühlerlüfters kontrollieren. ○ ● ● Endkontrolle: Fahrzeug auf Verkehrssicherheit kontrollieren und Probefahrt durchführen. ○ ● ● Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. ○ ● ● Serviceeintrag im KTM DEALER.NET und im Serviceheft durchführen. ○ einmaliges Intervall ● periodisches Intervall...

  • Seite 75: Fahrwerk Abstimmen

    FAHRWERK ABSTIMMEN 10.1 Federvorspannung des Federbeines einstellen Warnung Unfallgefahr Änderungen am Fahrwerk können das Fahrverhalten des Fahrzeuges stark verändern. – Nach Änderungen zuerst langsam fahren, um das Fahrverhalten abschätzen zu können. Info Die Federvorspannung bestimmt die Ausgangslage des Federvorgangs am Federbein. Eine optimal eingestellte Federvorspannung ist an das Fahrergewicht mit eventuellem Gepäck und Beifahrer angepasst und gewähr- leistet so einen Kompromiss zwischen Handlichkeit und Stabilität.

  • Seite 76: Schalthebel Einstellen

    FAHRWERK ABSTIMMEN 10.2 Schalthebel einstellen Info Der Verstellbereich des Schalthebels ist begrenzt. – Muttern lösen. – Schalthebel durch Drehen der Schaltstange einstellen. Vorgabe Einstellbereich Schaltstange 100… 112 mm Info Die Verstellung ist gleichmäßig an beiden Seiten vorzunehmen. Mindestens 5 Gewindegänge müssen in der Lagerung verschraubt sein. –...

  • Seite 77: Servicearbeiten Fahrgestell

    SERVICEARBEITEN FAHRGESTELL 11.1 Motorrad mit Hebevorrichtung hinten aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Aufnahmen der Hebevorrichtung montieren. – Adapter in die Hebevorrichtung hinten einsetzen. Adapter (61029055130) Hebevorrichtung hinten (61029055400) –...

  • Seite 78: Motorrad Mit Hebevorrichtung Vorne Aufheben

    SERVICEARBEITEN FAHRGESTELL – Motorrad gegen Umfallen sichern. – Hebevorrichtung hinten entfernen und Fahrzeug am Seitenständer abstellen. – Aufnahmen der Hebevorrichtung entfernen. B00714-10 11.3 Motorrad mit Hebevorrichtung vorne aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Vorarbeit –...

  • Seite 79: Motorrad Von Hebevorrichtung Vorne Nehmen

    SERVICEARBEITEN FAHRGESTELL – Lenker in Geradeausstellung bringen. Hebevorrichtung beim Gabelschaftrohr anbringen. Adapter (61029955620) Hebevorrichtung vorne (61029055500) Info Motorrad immer hinten zuerst aufheben. – Motorrad vorne aufheben. C00197-01 11.4 Motorrad von Hebevorrichtung vorne nehmen Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. –...

  • Seite 80: Beifahrersitzbank Abnehmen

    SERVICEARBEITEN FAHRGESTELL – Kappe montieren. C00196-10 11.5 Beifahrersitzbank abnehmen – Den Zündschlüssel in das Sitzbankschloss stecken und im Uhrzeigersinn drehen. – Die Sitzbank hinten anheben, in Richtung Heck schieben und nach oben abnehmen. – Den Zündschlüssel aus dem Sitzbankschloss ziehen. B00712-01...

  • Seite 81: Beifahrersitzbank Montieren

    SERVICEARBEITEN FAHRGESTELL 11.6 Beifahrersitzbank montieren – Die Haken an der Beifahrersitzbank in die Bügel am Rahmenausleger einhängen, hinten absenken und gleichzeitig nach vorne schieben. – Beifahrersitzbank herabdrücken und einrasten lassen. Warnung Unfallgefahr Beifahrersitzbank kann bei falscher Montage aus der Verankerung springen. –...

  • Seite 82: Sitzbank Montieren

    SERVICEARBEITEN FAHRGESTELL 11.8 Sitzbank montieren Hauptarbeit – Die Sitzbankaussparungen an den Schrauben einhängen und hinten absenken. – Schrauben montieren und festziehen. Vorgabe Schraube Sitzbank 11 Nm B00727-10 Nacharbeit – Beifahrersitzbank montieren. ( S. 79)

  • Seite 83: Kettenverschmutzung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL 11.9 Kettenverschmutzung kontrollieren – Kette auf grobe Verschmutzung kontrollieren. » Wenn die Kette stark verschmutzt ist: – Kette reinigen. ( S. 81) 400678-01 11.10 Kette reinigen Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit. – Schmiermittel mit einem geeigneten Reinigungsmittel entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben.

  • Seite 84: Kettenspannung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL Info Die Lebensdauer der Kette hängt zum Großteil von der Pflege ab. – Kette regelmäßig reinigen. – Groben Schmutz mit weichem Wasserstrahl abspülen. – Verbrauchte Schmierreste mit Kettenreinigungsmittel entfernen. Kettenreinigungsmittel ( S. 167) – Nach dem Trocknen Kettenspray auftragen. Kettenspray Onroad ( S.

  • Seite 85: Kettenspannung Einstellen

    SERVICEARBEITEN FAHRGESTELL – Motorrad auf den Seitenständer stellen. – Getriebe in Leerlauf schalten. – Im Bereich nach dem Kettengleitschutz die Kette nach oben in Richtung Schwingarm drücken und Kettenspannung ermitteln. Info Der obere Kettenteil muss dabei gespannt sein. Ketten nutzen sich nicht immer gleichmäßig ab, wiederholen Sie deshalb diese Messung an verschiedenen Stellen der Kette.
  • Seite 86 SERVICEARBEITEN FAHRGESTELL Vorarbeit – Kettenspannung kontrollieren. ( S. 82) Hauptarbeit – Mutter lösen. – Muttern lösen. – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen. Vorgabe Kettenspannung 5… 7 mm Einstellschrauben links und rechts so verdrehen, dass die Markierungen am linken und rechten Kettenspanner in derselben Position zu den Referenzmarken ste-...

  • Seite 87: Kette, Kettenrad Und Kettenritzel Kontrollieren

    SERVICEARBEITEN FAHRGESTELL 11.13 Kette, Kettenrad und Kettenritzel kontrollieren – Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad bzw. Kettenritzel eingelaufen sind: – Antriebssatz wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt wer- den. 100132-10...
  • Seite 88 SERVICEARBEITEN FAHRGESTELL – Getriebe in Leerlauf schalten. – Am unteren Kettenteil mit dem angegebenen Gewicht ziehen. Vorgabe Gewicht Kettenverschleißmessung 15 kg – Den Abstand von 20 Kettenrollen am unteren Kettenteil messen. Info Ketten nutzen sich nicht immer gleichmäßig ab, die Messung an verschiedenen 0 0 A Stellen der Kette wiederholen.
  • Seite 89 SERVICEARBEITEN FAHRGESTELL – Schraube entfernen und Schraube lösen. Kettenschutz zur Seite schieben. C00198-10 – Kettengleitschutz auf Verschleiß kontrollieren. » Wenn beim Kettengleitschutz im Bereich die Bohrung sichtbar wird: – Kettengleitschutz wechseln. – Kettengleitschutz auf festen Sitz kontrollieren. » Wenn der Kettengleitschutz lose ist: –...
  • Seite 90 SERVICEARBEITEN FAHRGESTELL – Kettenschutz positionieren und Schraube festziehen. Vorgabe EJOT PT ® Schraube Kettenschutz 4 Nm – Schraube festziehen. Vorgabe Schraube Kettenschutz EJOT PT ® 4 Nm – Schraube festziehen. Vorgabe Restliche Schrauben Fahrgestell 5 Nm C00198-10...

  • Seite 91: Bugspoiler Ausbauen

    SERVICEARBEITEN FAHRGESTELL 11.14 Bugspoiler ausbauen – Schrauben entfernen. B00770-10 – Schrauben entfernen. – Bugspoiler abnehmen. B00771-10...

  • Seite 92: Bugspoiler Einbauen

    SERVICEARBEITEN FAHRGESTELL 11.15 Bugspoiler einbauen – Bugspoiler positionieren. Schrauben montieren, aber noch nicht festziehen. B00770-10 – Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Schrauben festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm B00771-10...

  • Seite 93: Bremsanlage

    BREMSANLAGE 12.1 Bremsscheiben kontrollieren Warnung Unfallgefahr Verringerte Bremswirkung durch abgenutzte Bremsscheibe(n). – Abgenutzte Bremsscheibe(n) unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Bremsscheibenstärke vorne und hinten, an mehreren Stellen der Bremsscheibe, auf das Maß kontrollieren. Info Durch Verschleiß reduziert sich die Stärke der Bremsscheibe im Bereich der Anlagefläche...

  • Seite 94: Bremsflüssigkeitsstand Der Vorderradbremse Kontrollieren

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. –...
  • Seite 95 Wenn Bremsflüssigkeit in die Augen gelangt, gründlich mit Wasser spülen und sofort einen Arzt aufsuchen. Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen.

  • Seite 96: Bremsbeläge Der Vorderradbremse Kontrollieren

    Bremsbeläge der Vorderradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird...

  • Seite 97: Leerweg Am Fußbremshebel Kontrollieren

    BREMSANLAGE – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren. ≥ 1 mm Mindestbelagstärke » Ist die Mindestbelagstärke unterschritten: – Bremsbeläge der Vorderradbremse wechseln. – Bremsbeläge auf Beschädigung und Rissbildung kontrollieren. » Wenn Beschädigungen oder Risse vorhanden sind: – Bremsbeläge der Vorderradbremse wechseln. B00739-10 12.5 Leerweg am Fußbremshebel kontrollieren...

  • Seite 98: Leerweg Des Fußbremshebels Einstellen

    BREMSANLAGE – Feder aushängen. – Fußbremshebel zwischen Endanschlag und Anlage zum Fußbremszylinderkolben hin und her bewegen und Leerweg kontrollieren. Vorgabe Leerweg am Fußbremshebel 3… 5 mm » Wenn der Leerweg nicht mit der Vorgabe übereinstimmt: – Leerweg des Fußbremshebels einstellen. S.

  • Seite 99: Bremsflüssigkeitsstand Der Hinterradbremse Kontrollieren

    B00737-10 12.7 Bremsflüssigkeitsstand der Hinterradbremse kontrollieren Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)

  • Seite 100: Bremsflüssigkeit Der Hinterradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
  • Seite 101 BREMSANLAGE Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen.

  • Seite 102: Bremsbeläge Der Hinterradbremse Kontrollieren

    Bremsbeläge der Hinterradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird stark vermindert und die Bremsscheiben werden zerstört.

  • Seite 103: Räder, Reifen

    RÄDER, REIFEN 13.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 75) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 76) Hauptarbeit – Schraube und Schrauben lösen. – Schraube ca. 6 Umdrehungen herausschrauben, mit der Hand auf die Schraube drücken, um die Steckachse aus der Gabelfaust zu schieben.
  • Seite 104 RÄDER, REIFEN Hauptarbeit – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: – Radlager wechseln. – Wellendichtringe und Laufflächen der Distanzbuchsen reinigen und fetten. Langzeitfett ( S. 168) – Distanzbuchsen einsetzen. – Gewinde der Steckachse und Schraube reinigen.

  • Seite 105: Hinterrad Ausbauen

    RÄDER, REIFEN 13.3 Hinterrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 75) Hauptarbeit – Mutter und Scheibe entfernen. Kettenspanner abnehmen. – Hinterrad festhalten und Steckachse herausziehen. – Hinterrad so weit als möglich nach vorne schieben und Kette vom Kettenrad nehmen. Warnung Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben.

  • Seite 106: Hinterrad Einbauen

    RÄDER, REIFEN 13.4 Hinterrad einbauen Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger reinigen. Warnung Unfallgefahr Keine Bremswirkung beim Betätigen der Hinterradbremse. – Nach dem Einbauen des Hinterrades immer Fußbremse betätigen, bis der Druckpunkt vorhanden ist. Hauptarbeit –...

  • Seite 107: Dämpfergummis Der Hinterradnabe Kontrollieren

    RÄDER, REIFEN – Hinterrad nach hinten ziehen und Steckachse montieren. Info Kettenspanner links und rechts in gleicher Position montieren. – Mutter und Scheibe montieren. – Das Hinterrad nach vorne drücken, damit die Kettenspanner an den Schrauben anlie- gen und Mutter festziehen.
  • Seite 108 RÄDER, REIFEN Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 75) – Hinterrad ausbauen. S. 103) Hauptarbeit – Lager kontrollieren. » Wenn das Lager beschädigt bzw. verschlissen ist: – Lager wechseln. – Dämpfergummis der Hinterradnabe auf Beschädigung und Verschleiß kontrollieren. »...

  • Seite 109: Reifenzustand Kontrollieren

    13.6 Reifenzustand kontrollieren Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch das Platzen eines Reifens. – Beschädigte oder abgefahrene Reifen im Interesse der Sicherheit sofort wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Sturzgefahr Beeinträchtigung des Fahrverhaltens durch unterschiedliche Reifenprofile an Vorder- und Hinterrad. –...
  • Seite 110 Ziffern der DOT Bezeichnung gekenn- zeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Ver- schleiß, spätestens nach 5 Jahren. »...

  • Seite 111: Reifenluftdruck Kontrollieren

    RÄDER, REIFEN 13.7 Reifenluftdruck kontrollieren Info Zu geringer Reifenluftdruck führt zu abnormalem Verschleiß und zur Überhitzung des Reifens. Richtiger Reifenluftdruck gewährleistet optimalen Fahrkomfort und maximale Lebensdauer des Reifens. – Staubkappe entfernen. – Reifenluftdruck bei kalten Reifen kontrollieren. Reifenluftdruck Solo vorne 2,0 bar hinten 2,0 bar...

  • Seite 112: Elektrik

    ELEKTRIK 14.1 Batterie ausbauen Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fernhalten. Laden nur in gut belüfteten Räumen. –...

  • Seite 113: Batterie Einbauen

    ELEKTRIK – Pluspolabdeckung zurückziehen. – Pluskabel der Batterie abklemmen. – Gummiband aushängen. – Batterie nach oben aus dem Batteriehalter ziehen. Info Motorrad nie mit entladener Batterie oder ohne Batterie betreiben. In beiden Fällen können elektrische Bauteile und Sicherheitsvorrichtungen beschädigt werden. Das Fahrzeug ist daher nicht mehr verkehrssicher. B00751-10 14.2 Batterie einbauen...

  • Seite 114: Batterie Laden

    ELEKTRIK – Minuskabel der Batterie anklemmen. – Minuspolabdeckung positionieren. B00750-11 Nacharbeit – Sitzbank montieren. ( S. 80) – Beifahrersitzbank montieren. ( S. 79) – Uhrzeit einstellen. ( S. 48) 14.3 Batterie laden Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten.
  • Seite 115 – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab. Info Auch wenn die Batterie nicht belastet wird, verliert sie täglich an Ladung.
  • Seite 116 ELEKTRIK Hauptarbeit – Ladegerät an die Batterie anklemmen. Ladegerät einschalten. Batterieladegerät (58429074000) Zusätzlich können Sie mit diesem Ladegerät Ruhespannung, Startfähigkeit der Batterie und den Generator testen. Außerdem ist mit diesem Gerät ein Überladen der Batterie unmöglich. Info Deckel keinesfalls entfernen. Batterie mit maximal 10 % der Kapazität, die auf dem Batteriegehäuse ange- geben ist, laden.

  • Seite 117: Sicherungen Der Einzelnen Stromverbraucher Wechseln

    ELEKTRIK 14.4 Sicherungen der einzelnen Stromverbraucher wechseln Info Der Sicherungskasten mit der Hauptsicherung und den Sicherungen der einzelnen Stromverbraucher befindet sich unter der Bei- fahrersitzbank. Vorarbeit – Alle Verbraucher ausschalten und Motor abstellen. – Beifahrersitzbank abnehmen. ( S. 78) Hauptarbeit –...
  • Seite 118 ELEKTRIK Info Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Siche- rungen niemals überbrücken oder instandsetzen. – Ersatzsicherung in passender Stärke einsetzen. Sicherung (75011088010) ( S.

  • Seite 119: Scheinwerferlampe Wechseln

    ELEKTRIK 14.5 Scheinwerferlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten. Vorarbeit – Alle Stromverbraucher ausschalten und Motor abstellen. Hauptarbeit –...
  • Seite 120 ELEKTRIK – Schutzkappe abnehmen. – Steckverbindung trennen. B00760-10 – Bügel aushängen. – Scheinwerferlampe entfernen. – Neue Scheinwerferlampe im Scheinwerfergehäuse positionieren. Scheinwerfer (H4 / Sockel P43t) ( S. 158) Info Scheinwerferlampe so einsetzen, dass die Nasen in den Aussparungen eingrei- fen. B00761-10 –...
  • Seite 121 ELEKTRIK – Steckverbindung anstecken. – Schutzkappe montieren. B00760-10 – Scheinwerfermaske nach oben schwenken. – Schrauben montieren und festziehen. Vorgabe Schraube Scheinwerfermaske 11 Nm 601914-10 – Spreitznieten beidseitig montieren. – Funktion der Beleuchtung kontrollieren. 601915-10...

  • Seite 122: Begrenzungslichtlampe Wechseln

    ELEKTRIK 14.6 Begrenzungslichtlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten. Vorarbeit – Alle Stromverbraucher ausschalten und Motor abstellen. Hauptarbeit –...
  • Seite 123 ELEKTRIK – Schrauben entfernen. – Abdeckung abnehmen. B00762-10 – Fassung mit Lampe aus dem Gehäuse ziehen. – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Begrenzungslicht (W5W / Sockel W2,1x9,5d) ( S. 159) – Fassung mit Lampe im Gehäuse positionieren. B00763-10...
  • Seite 124 ELEKTRIK – Abdeckung positionieren. – Schrauben montieren und festziehen. B00762-10 – Scheinwerfermaske nach oben schwenken. – Schrauben montieren und festziehen. Vorgabe Schraube Scheinwerfermaske 11 Nm 304865-10 – Spreitznieten beidseitig montieren. – Funktion der Beleuchtung kontrollieren. 601915-10...

  • Seite 125: Scheinwerfereinstellung Kontrollieren

    ELEKTRIK 14.7 Scheinwerfereinstellung kontrollieren – Fahrzeug auf einer waagrechten Fläche vor einer hellen Mauer abstellen und in Höhe 0 0 A der Scheinwerfermitte eine Markierung anbringen. – Eine weitere Markierung mit dem Abstand unterhalb der ersten Markierung anbrin- gen. Vorgabe 0 0 B Abstand 5 cm...

  • Seite 126: Scheinwerferleuchtweite Einstellen

    ELEKTRIK 14.8 Scheinwerferleuchtweite einstellen Hauptarbeit – Spreitznieten entfernen. 601915-10 – Schrauben entfernen. – Scheinwerfermaske leicht anheben und nach vorne schwenken. 601914-10...
  • Seite 127 ELEKTRIK – Durch Drehen der Schraube die Leuchtweite des Scheinwerfers einstellen. Vorgabe Die Hell-Dunkelgrenze muss beim einsatzfertigen Motorrad mit Fahrer, eventuellem Gepäck und Beifahrer, genau auf der unteren Markierung (angebracht bei: Schein- werfereinstellung kontrollieren) liegen. Info Drehen im Uhrzeigersinn reduziert die Leuchtweite, Drehen gegen den Uhrzei- gersinn erhöht die Leuchtweite.
  • Seite 128 ELEKTRIK Nacharbeit – Scheinwerfereinstellung kontrollieren. ( S. 123)

  • Seite 129: Kühlsystem

    KÜHLSYSTEM 15.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerver- schluss geregelt. Durch die Wärmeausdehnung wird der überschüssige Teil der Kühlflüs- sigkeit in den Ausgleichsbehälter geleitet.

  • Seite 130: Frostschutz Und Kühlflüssigkeitsstand Kontrollieren

    KÜHLSYSTEM Die Kühlung erfolgt durch den Fahrtwind und einen Kühlerlüfter , der über einen Ther- moschalter gesteuert wird. Je niedriger die Geschwindigkeit, desto geringer die Kühlwirkung. Ebenso verringern schmutzige Kühlrippen die Kühlwirkung. 401287-10 15.2 Frostschutz und Kühlflüssigkeitsstand kontrollieren Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. –...
  • Seite 131 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.

  • Seite 132: Kühlflüssigkeitsstand Kontrollieren

    KÜHLSYSTEM – Kühlerverschluss abschrauben. – Frostschutz der Kühlflüssigkeit kontrollieren. −25… −45 °C » Wenn der Frostschutz der Kühlflüssigkeit nicht mit Vorgabe übereinstimmt: – Frostschutz der Kühlflüssigkeit korrigieren. – Kühlflüssigkeitsstand im Kühler kontrollieren. Der Kühler muss vollständig gefüllt sein. B00767-10 » Wenn der Kühlflüssigkeitsstand nicht mit Vorgabe übereinstimmt: –...
  • Seite 133 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.

  • Seite 134: Kühlflüssigkeit Ablassen

    KÜHLSYSTEM – Kühlerverschluss abschrauben und Kühlflüssigkeitsstand im Kühler kontrollieren. Der Kühler muss vollständig gefüllt sein. » Wenn der Kühlflüssigkeitsstand nicht mit Vorgabe übereinstimmt: – Kühlflüssigkeitsstand korrigieren und Ursache des Verlustes feststellen. Alternativ 1 Kühlflüssigkeit ( S. 164) Alternativ 2 B00767-10 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S.

  • Seite 135: Kühlsystem Befüllen/Entlüften

    KÜHLSYSTEM Bedingung Motor ist kalt. Vorarbeit – Bugspoiler ausbauen. ( S. 89) Hauptarbeit – Motorrad senkrecht stellen. – Geeignetes Gefäß unter den Motor bereitstellen. – Schraube entfernen. – Kühlerverschluss abnehmen. – Kühlflüssigkeit vollständig ablaufen lassen. – Schraube mit neuem Dichtring montieren und festziehen. Vorgabe B00768-10 Verschlussschraube Ablassbohrung der...
  • Seite 136 KÜHLSYSTEM – Kühlerverschluss entfernen. B00767-11 – Entlüftungsschraube entfernen. – Fahrzeug leicht nach rechts neigen. – Kühlflüssigkeit einfüllen, bis diese blasenfrei an der Entlüftungsöffnung austritt und sofort Entlüftungsschraube montieren und festziehen. Alternativ 1 Kühlflüssigkeit ( S. 164) Alternativ 2 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S.
  • Seite 137 KÜHLSYSTEM – Motor starten und warmlaufen lassen. – Motor abstellen und abkühlen lassen. – Nach dem Abkühlen nochmals den Kühlflüssigkeitsstand im Kühler kontrollieren und nötigenfalls Kühlflüssigkeit nachfüllen. – Verschluss vom Ausgleichsbehälter entfernen und Kühlflüssigkeitsstand bis zur MAX Markierung auffüllen. – Verschluss vom Ausgleichsbehälter montieren.

  • Seite 138: Motor Abstimmen

    MOTOR ABSTIMMEN 16.1 Gasbowdenzugspiel kontrollieren – Gasdrehgriff auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S.

  • Seite 139: Gasbowdenzugspiel Einstellen

    MOTOR ABSTIMMEN 16.2 Gasbowdenzugspiel einstellen – Lenker in Geradeausstellung bringen. – Manschette zurückschieben. – Kontermutter lösen. – Gasbowdenzugspiel mit der Einstellschraube einstellen. Vorgabe Gasbowdenzugspiel 3… 5 mm – Kontermutter festziehen. – Manschette aufschieben. B00728-10 16.3 Kupplungshebelspiel kontrollieren – Kupplungshebel auf Leichtgängigkeit kontrollieren. –...

  • Seite 140: Kupplungsbowdenzugspiel Einstellen

    MOTOR ABSTIMMEN » Wenn sich das Kupplungshebelspiel ändert: – Verlegung des Kupplungsbowdenzugs kontrollieren. 16.4 Kupplungsbowdenzugspiel einstellen – Lenker in Geradeausstellung bringen. – Manschette zurückschieben. – Kontermutter lösen. – Kupplungshebelspiel mit der Einstellschraube einstellen. Vorgabe Kupplungshebelspiel 1… 3 mm – Kontermutter festziehen.

  • Seite 141: Servicearbeiten Motor

    SERVICEARBEITEN MOTOR 17.1 Motorölstand kontrollieren Bedingung Motor ist betriebswarm. Vorarbeit – Motorrad auf einer waagrechten Fläche senkrecht stellen. Hauptarbeit – Motorölstand kontrollieren. Info Nach dem Abstellen des Motors eine Minute warten und erst dann kontrollieren. Das Motoröl muss zwischen Unter- und Oberkante des Schauglases stehen. »...
  • Seite 142 SERVICEARBEITEN MOTOR Info Das Motoröl ist bei betriebswarmem Motor abzulassen. Vorarbeit – Bugspoiler ausbauen. ( S. 89) – Motorrad auf waagrechter Fläche am Seitenständer abstellen. Hauptarbeit – Geeignetes Gefäß unter den Motor bereitstellen. – Ölablassschraube mit O-Ring entfernen. – Ölsieb mit O-Ring entfernen.
  • Seite 143 SERVICEARBEITEN MOTOR – Ölfilter einsetzen. – O-Ring des Ölfilterdeckels ölen. Ölfilterdeckel montieren. – Schrauben montieren und festziehen. Vorgabe Schraube Ölfilterdeckel 8 Nm Loctite ® 243™ Info Zu wenig Motoröl oder qualitativ minderwertiges Öl führt zu vorzeitigem Ver- schleiß des Motors. B00776-10 –...

  • Seite 144: Motoröl Nachfüllen

    SERVICEARBEITEN MOTOR Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage. – Motor starten und auf Dichtheit kontrollieren. Nacharbeit –...
  • Seite 145 SERVICEARBEITEN MOTOR Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage. – Motor starten und auf Dichtheit kontrollieren. Nacharbeit –...

  • Seite 146: Reinigung, Pflege

    REINIGUNG, PFLEGE 18.1 Motorrad reinigen Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Beim Reinigen des Fahrzeuges mit einem Hochdruckreiniger, den Wasserstrahl nicht direkt auf elektrische Bauteile, Stecker, Bowden- züge, Lager usw. richten. Einen Mindestabstand von 60 cm zwischen der Düse des Hochdruckreinigers und dem Bauteil einhalten. Zu hoher Druck kann Störungen verursachen bzw.
  • Seite 147 REINIGUNG, PFLEGE Info Warmes Wasser, dem ein handelsüblicher Motorradreiniger zugesetzt ist und einen weichen Schwamm verwenden. Motorradreiniger nie auf das trockene Fahrzeug auftragen, vorher immer mit Wasser abspülen. Wurde das Fahrzeug im Streusalz betrieben, ist es mit kaltem Wasser zu reini- gen.

  • Seite 148: Kontroll- Und Pflegearbeiten Für Den Winterbetrieb

    REINIGUNG, PFLEGE Reinigungs- und Konservierungsmittel für Metall und Gummi ( S. 168) – Alle lackierten Teile mit einem milden Lackpflegemittel behandeln. Hochglanz-Politur für Lacke ( S. 167) – Alle Kunststoffteile und pulverbeschichteten Teile mit einem milden Reinigungs- und Pflegemittel behandeln. Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen S.
  • Seite 149 REINIGUNG, PFLEGE – Motorrad reinigen. ( S. 144) – Bremsen reinigen. Info Nach JEDEM Fahrtende auf gesalzenen Straßen sind die Bremszangen und Bremsbeläge, im abgekühlten und eingebauten Zustand, gründlich mit kaltem Wasser zu reinigen und gut zu trocknen. Nach Fahrten auf gesalzenen Straßen ist das Motorrad gründlich mit kaltem Wasser zu reinigen und gut zu trocknen.

  • Seite 150: Lagerung

    S. 109) 401058-01 – Batterie ausbauen. S. 110) – Batterie laden. S. 112) Vorgabe Lagertemperatur der Batterie ohne direkte 0… 35 °C Sonneneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben.

  • Seite 151: Inbetriebnahme Nach Der Lagerung

    LAGERUNG – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 75) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 76) – Das Motorrad mit einer luftdurchlässigen Plane oder Decke abdecken. Info Luftundurchlässige Materialien sollten keinesfalls verwendet werden, da Feuch- tigkeit nicht entweichen kann und dadurch Korrosion entsteht. Es ist sehr schlecht, den Motor des stillgelegten Motorrades kurzzeitig laufen zu lassen.

  • Seite 152: Fehlersuche

    – Motor dreht durch, springt aber nicht Bedienungsfehler Arbeitsschritte zum Startvorgang durchführen. S. 61) – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Motor hat zu wenig Leistung Luftfilter stark verschmutzt Luftfilter wechseln. – Kraftstofffilter stark verschmutzt Kraftstoffdruck kontrollieren.
  • Seite 153 Mögliche Ursache Maßnahme – Motor wird übermäßig heiß Defekt am Kühlerlüftersystem Kühlerlüftersystem kontrollieren. – Motordiagnosewarnlampe (MIL) leuch- Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- tet rot sen. – Motor geht während der Fahrt aus Kraftstoffmangel Kraftstoff tanken. ( S. 69) –...
  • Seite 154 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Geschwindigkeitsanzeige im Kombiin- Kabelstrang für die Geschwindigkeits- Kabelstrang und Steckverbindung kontrollieren. strument funktioniert nicht anzeige beschädigt bzw. Steckerverbin- dung oxydiert...

  • Seite 155: Technische Daten

    TECHNISCHE DATEN 21.1 Motor Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum 200 cm³ 49 mm Bohrung 72 mm Verdichtung 11,5:1 Steuerung DOHC, 4 Ventile über Schlepphebel gesteuert, Antrieb über Kette Ventildurchmesser Einlass 28,5 mm Ventildurchmesser Auslass 24 mm Ventilspiel Einlass kalt 0,08…...

  • Seite 156: Anzugsdrehmomente Motor

    TECHNISCHE DATEN 5. Gang 22:23 6. Gang 24:22 Gemischaufbereitung elektronisch gesteuerte Kraftstoffeinspritzung Zündanlage kontaktlos gesteuerte vollelektronische Zündanlage mit digitaler Zündverstellung Generator 12 V, 238 W Zündkerze BOSCH VR 5 NE Elektrodenabstand Zündkerze 0,8 mm Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe Leerlaufdrehzahl 1.450…...
  • Seite 157 TECHNISCHE DATEN Schraube Halteblech Wellendichtring 11 Nm Loctite ® 243™ Kupplungsdeckel Loctite 243™ Schraube Kettenausfallschutz 11 Nm ® – Schraube Kupplungsdeckel 12 Nm Schraube Lagersicherung 12 Nm Loctite ® 243™ – Schraube Motorgehäuse M6x40 12 Nm Schraube Motorgehäuse M6x60 12 Nm Loctite ®...

  • Seite 158: Füllmengen

    TECHNISCHE DATEN Schraube Rotor 46 Nm Loctite ® 243™ Schraube Zylinderkopf 1. Stufe Gewinde geölt, Kopfauflage 20 Nm gefettet 2. Stufe 40 Nm – Wassertemperaturensor 14 Nm – Zündkerze 15 Nm Mutter Kupplungsmitnehmer M14LH 60 Nm Loctite ® 243™ – Mutter Primärrad 55 Nm Mutter Steuerkettenritzel...

  • Seite 159: Kühlflüssigkeit

    TECHNISCHE DATEN 21.3.2 Kühlflüssigkeit Kühlflüssigkeit Kühlflüssigkeit ( S. 164) Kühlflüssigkeit (gebrauchsfertig gemischt) ( S. 165) 21.3.3 Kraftstoff Kraftstofftankinhalt gesamt ca. 10,5 l Superkraftstoff bleifrei (ROZ 95) ( S. 166) Kraftstoffreserve ca. 1,5 l 21.4 Fahrgestell Rahmen Gitterrohrrahmen aus Stahlrohren, pulverbeschichtet Gabel WP Suspension WP Suspension...

  • Seite 160: Elektrik

    TECHNISCHE DATEN hinten 3,6 mm Reifenluftdruck Solo vorne 2,0 bar hinten 2,0 bar Reifenluftdruck mit Beifahrer / volle Nutzlast vorne 2,0 bar hinten 2,2 bar Sekundärübersetzung 14:42 Kette 5/8 x 1/4” (520) O‑Ring Steuerkopfwinkel 65° Radstand 1.361±15 mm Sitzhöhe unbelastet 810 mm Bodenfreiheit unbelastet 170 mm...

  • Seite 161: Reifen

    Reifen Reifen vorne Reifen hinten 110/70 R 17 M/C 54S TL 150/60 R 17 M/C 66S TL MRF revz FC MRF revz C Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com 21.7 Gabel Gabelartikelnummer 90101000044 Gabel WP Suspension Gabellänge 736 mm Gabelöl...

  • Seite 162: Federbein

    TECHNISCHE DATEN 21.8 Federbein Federbeinartikelnummer 90604010000 Federbein WP Suspension Federvorspannung Standard 3 Klicks volle Nutzlast 6 Klicks Statischer Durchhang 25 mm Fahrtdurchhang 45… 50 mm Einbaulänge 300 mm 21.9 Anzugsdrehmomente Fahrgestell – Schraube Kettenschutz EJOT PT ® 4 Nm – Schraube Scheinwerfer EJOT PT ®...
  • Seite 163 TECHNISCHE DATEN Schraube Neigungswinkelsensor 6 Nm Loctite ® 243™ Schraube Seitenständerschalter 5 Nm Loctite ® 243™ – Schraube Spoiler 5 Nm – Schraube Tankdeckel 4 Nm – Schraube Verschlussflansch 3 Nm Kraftstofftank – Schraube Windschild 3 Nm – Mutter Einstellung Fussbremshebel 9 Nm –...
  • Seite 164 TECHNISCHE DATEN – Schraube Kühlerbefestigung 6 Nm – Schraube Kühlerhalter 9 Nm – Schraube Luftfilterkasten 6 Nm Loctite ® 243™ Schraube Magnethalter Seitenständer 5 Nm Schraube Schaltbetätigung 11 Nm Loctite ® 243™ – Schraube Scheinwerfermaske 11 Nm – Schraube Sitzbank 11 Nm –...
  • Seite 165 TECHNISCHE DATEN – Schraube Steckachse vorne 25 Nm Schraube Bremszange vorne M8x1 30 Nm Loctite ® 243™ – Mutter Blinker 6 Nm – Mutter Spiegel 16 Nm – Restliche Muttern Fahrgestell 50 Nm – Restliche Schrauben Fahrgestell 45 Nm – Verschraubung Motoraufhängung 46 Nm –...

  • Seite 166: Betriebsstoffe

    Bremsflüssigkeit DOT 4 / DOT 5.1 nach – Vorgabe – Verwenden Sie nur Bremsflüssigkeit, welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entspre- chenden Eigenschaften besitzt. KTM empfiehlt Castrol und Motorex ® Produkte. Lieferant Castrol –...
  • Seite 167 S. 170) – SAE ( S. 170) (SAE 15W/50) Vorgabe – Verwenden Sie nur Motoröle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechen- den Eigenschaften besitzen. KTM empfiehlt Motorex ® Produkte. teilsynthetisches Motoröl Lieferant Motorex ®...
  • Seite 168 BETRIEBSSTOFFE Vorgabe – Verwenden Sie nur Motoröle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechen- den Eigenschaften besitzen. KTM empfiehlt Motorex ® Produkte. teilsynthetisches Motoröl Lieferant Motorex ® – Formula 4T Superkraftstoff bleifrei (ROZ 95) nach –...

  • Seite 169: Hilfsstoffe

    HILFSSTOFFE Hochglanz-Politur für Lacke Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Moto Polish Kettenreinigungsmittel Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Chain Clean Kettenspray Onroad Vorgabe – KTM empfiehlt Motorex ® Produkte.
  • Seite 170 HILFSSTOFFE Langzeitfett Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Bike Grease 2000 Motorradreiniger Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Moto Clean 900 Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen Vorgabe –...
  • Seite 171 HILFSSTOFFE Universal Ölspray Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Joker 440 Synthetic...

  • Seite 172: Normen

    NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Visko- sität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.

  • Seite 173: Indexverzeichnis

    INDEXVERZEICHNIS INDEXVERZEICHNIS Bremsflüssigkeit der Hinterradbremse nachfüllen ....98 Abbildungen ........14 der Vorderradbremse nachfüllen .
  • Seite 174 INDEXVERZEICHNIS einbauen ........104 Federbein Federvorspannung einstellen ..... 73 Hupentaster .
  • Seite 175 INDEXVERZEICHNIS Funktionstasten ......32 Kupplungshebelspiel Infodisplay ....... . . 38 kontrollieren .
  • Seite 176 INDEXVERZEICHNIS Schlüsselnummer ....... . 21 Schutzkleidung ....... . . 11 Ölfilter Seitenständer .
  • Seite 177 INDEXVERZEICHNIS Motor ........153 Reifen ........159 Transport .
  • Seite 178 *3213004de* 3213004de 12/2012 KTM-Sportmotorcycle AG Foto: Mitterbauer/KTM 5230 Mattighofen/Österreich http://www.ktm.com...

Inhaltsverzeichnis
