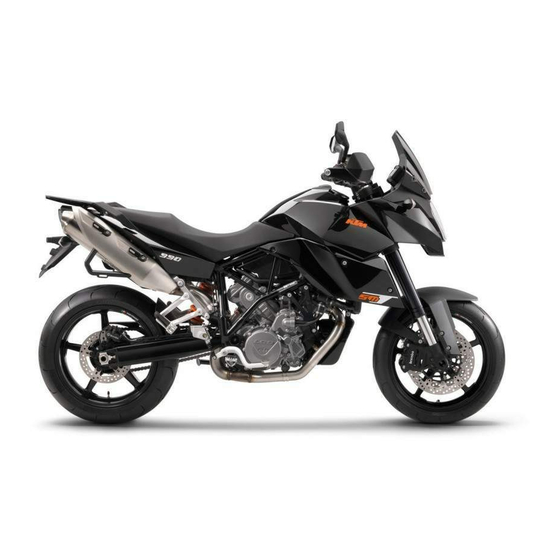

KTM 2011 990 Supermoto T FR Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. KTM Anleitungen
  4. Motorräder
  5. 2011 990 Supermoto T FR
  6. Bedienungsanleitung

KTM 2011 990 Supermoto T FR Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

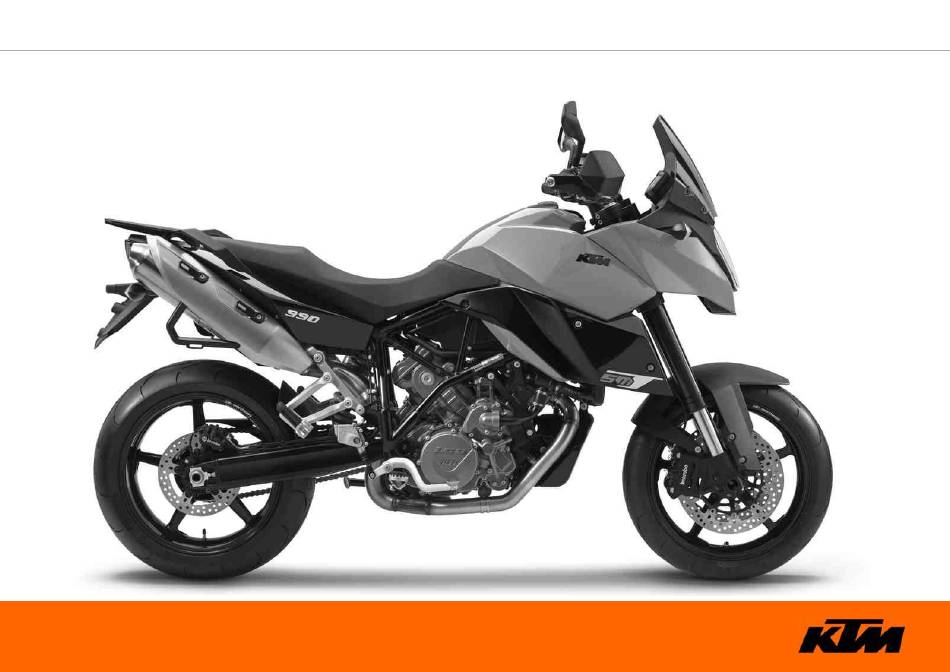

BEDIENUNGSANLEITUNG
2011
990 Supermoto T EU
990 Supermoto T FR
990 Supermoto T AUS/UK
Art.-Nr. 3211662de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 2011 990 Supermoto T FR

Inhaltszusammenfassung für KTM 2011 990 Supermoto T FR

  • Seite 1 BEDIENUNGSANLEITUNG 2011 990 Supermoto T EU 990 Supermoto T FR 990 Supermoto T AUS/UK Art.-Nr. 3211662de...

  • Seite 3: Lieber Ktm Kunde

    LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.
  • Seite 4 LIEBER KTM KUNDE ISO 9001(12 100 6061) Im Sinne der internationalen Qualitätsmanagement-Norm ISO 9001 wendet KTM Qualitätssicherungsprozesse an, die zu höchstmöglicher Produktqualität führen. Ausgestellt durch: TÜV Management Service KTM-Sportmotorcycle AG 5230 Mattighofen, Österreich...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Kilometer oder Meilen einstellen........28 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ............7 Kombiinstrument - Uhrzeit ..........29 WICHTIGE HINWEISE............. 8 Uhrzeit einstellen ............. 29 FAHRZEUGANSICHT ............12 Kombiinstrument - Anzeige ODO........30 Fahrzeugansicht vorne links (Symboldarstellung) ....12 Kombiinstrument - Anzeige TRIP 1 Fahrzeugansicht hinten rechts (Symboldarstellung)....
  • Seite 6 INHALTSVERZEICHNIS Fahrzeug beladen ............. 44 Sitzbank abnehmen ............73 FAHRANLEITUNG ..............46 Sitzbank montieren............74 Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme ..46 Helmsicherung am Fahrzeug montieren ......74 Startvorgang..............47 Kraftstofftank zurücksetzen ..........75 Anfahren ................. 49 Kraftstofftank positionieren ..........76 Schalten, Fahren ..............
  • Seite 7 INHALTSVERZEICHNIS RÄDER, REIFEN ..............101 Kühlflüssigkeit ablassen ..........147 Vorderrad ausbauen ........... 101 Kühlsystem befüllen/entlüften ........148 Vorderrad einbauen ............ 102 MOTOR ABSTIMMEN ............151 Gasbowdenzugspiel kontrollieren........151 Hinterrad ausbauen ........... 104 Gasbowdenzugspiel einstellen ........152 Hinterrad einbauen ............ 105 Steckerverbindung Zündkurve..........
  • Seite 8 INHALTSVERZEICHNIS TECHNISCHE DATEN - FAHRGESTELL ........ 186 Lampenbestückung ............187 Reifen ................188 Füllmenge - Kraftstoff ............. 188 TECHNISCHE DATEN - GABEL..........189 TECHNISCHE DATEN - FEDERBEIN ........191 TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL ..............193 BETRIEBSSTOFFE ............. 197 HILFSSTOFFE..............200 NORMEN................

  • Seite 9: Darstellungsmittel

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstätte durch- führen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal gewartet.

  • Seite 10: Wichtige Hinweise

    Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstätte durchgeführt und im Ser- viceheft als auch im KTM dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden.

  • Seite 11: Arbeitsregeln

    WICHTIGE HINWEISE Ersatzteile, Zubehör Verwenden Sie zu Ihrer eigenen Sicherheit nur Ersatzteile und Zubehörprodukte, die von KTM freigegeben und/oder empfohlen sind und lassen Sie diese in einer autorisierten KTM-Fachwerkstätte montieren. Für andere Produkte und daraus entstandene Schäden übernimmt KTM keine Haftung.
  • Seite 12 WICHTIGE HINWEISE Hinweis Brandgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen. Keine Gegenstände über das betriebs- warme Fahrzeug legen. Fahrzeug immer erst abkühlen lassen. – Motor abstellen und Zündschlüssel abziehen. –...
  • Seite 13 WICHTIGE HINWEISE Gefahrengrade Gefahr Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Verletzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden. Warnung Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht die entsprechenden Vorkeh- rungen getroffen werden.

  • Seite 14: Fahrzeugansicht

    FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) B00604-10...
  • Seite 15 FAHRZEUGANSICHT Kombiinstrument ( S. 24) Rückspiegel Kupplungshebel ( S. 19) Sitzbank Haltegriffe ( S. 37) Schauglas Motoröl Schalthebel ( S. 40) Motornummer ( S. 17) Druckstufendämpfung Federbein ( S. 66)

  • Seite 16: Fahrzeugansicht Hinten Rechts (Symboldarstellung)

    FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) B00605-10...
  • Seite 17 FAHRZEUGANSICHT Sitzbankschloss ( S. 38) Lichtschalter ( S. 20) Lichthupentaster ( S. 21) Blinkerschalter ( S. 21) Hupentaster ( S. 22) Tankverschluss Not-Aus-Schalter ( S. 23) E-Starterknopf ( S. 24) Handbremshebel ( S. 19) Gabel Zugstufeneinstellung und Einstellung Federvorspannung Federbein Zugstufeneinstellung Beifahrerfußrasten ( S.

  • Seite 18: Seriennummern

    SERIENNUMMERN Fahrgestellnummer/Typenschild Die Fahrgestellnummer ist im Rahmen hinter dem Steuerkopf rechts eingeprägt.  B00664-10 Das Typenschild ist am Rahmenrohr rechts angebracht.  B00660-10...

  • Seite 19: Schlüsselnummer

    SERIENNUMMERN Schlüsselnummer Die Schlüsselnummer Code number ist auf der KEYCODECARD angeführt.  Info Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels. Bewah- ren Sie die KEYCODECARD an einem sicheren Ort auf. Mit dem orangen Programmierschlüssel aktivieren bzw. deaktivieren Sie die schwar- zen Zündschlüssel.

  • Seite 20: Gabelartikelnummer

    SERIENNUMMERN Gabelartikelnummer Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt.  B00606-10 Federbeinartikelnummer Die Federbeinartikelnummer ist am Federbeinoberteil über dem Einstellring zur Motor-  seite hin eingeprägt. B00607-10...

  • Seite 21: Bedienungselemente

    BEDIENUNGSELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht.  Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. B00608-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht.  Mit dem Handbremshebel wird die Vorderradbremse betätigt. B00609-10...

  • Seite 22: Gasdrehgriff

    BEDIENUNGSELEMENTE Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht.  B00655-10 Lichtschalter Der Lichtschalter ist am Lenker links angebracht.  Mögliche Zustände Abblendlicht ein – Lichtschalter ist nach unten geschwenkt. In dieser Stel- lung ist das Abblendlicht und Rücklicht eingeschaltet. Fernlicht ein –...

  • Seite 23: Lichthupentaster

    BEDIENUNGSELEMENTE Lichthupentaster Der Lichthupentaster ist am Lenker links angebracht.  Mögliche Zustände • Lichthupentaster in der Grundstellung Lichthupentaster gedrückt – In dieser Stellung wird die Lichthupe (Fernlicht) betätigt. • B00685-10 Blinkerschalter Der Blinkerschalter ist am Lenker links angebracht.  Mögliche Zustände Blinker aus Blinker links ein –...

  • Seite 24: Hupentaster

    BEDIENUNGSELEMENTE Hupentaster Der Hupentaster ist am Lenker links angebracht.  Mögliche Zustände • Hupentaster in der Grundstellung gedrückt – In dieser Stellung wird die Hupe betätigt. • Hupentaster B00656-12 Zünd-/Lenkschloss Das Zünd-/Lenkschloss befindet sich vor der oberen Gabelbrücke. Info Zum Einschalten der Zündung darf nur ein schwarzer Zündschlüssel verwendet wer- den.

  • Seite 25: Wegfahrsperre

    Ein verlorener schwarzer Zündschlüssel muss deaktiviert werden, um eine unbefugte Inbe- triebnahme des Fahrzeuges zu verhindern. Der zweite schwarze Zündschlüssel ist im Auslieferungszustand aktiviert. Es können noch zwei weitere Ersatz-Zündschlüssel (Schlüsselnummer auf der KEYCODE- CARD) bei einer autorisierten KTM-Fachwerkstätte bestellt werden, diese müssen aber zur Verwendung aktiviert werden. Not-Aus-Schalter 5.10 Der Not-Aus-Schalter ist am Lenker rechts angebracht.

  • Seite 26: E-Starterknopf

    BEDIENUNGSELEMENTE E-Starterknopf 5.11 Der E-Starterknopf ist am Lenker rechts angebracht.  Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf B00657-11 Kombiinstrument 5.12 Das Kombiinstrument ist vor dem Lenker angebracht. Das Kombiinstrument ist in 4 Funktionsbereiche gegliedert. Funktionstasten ...

  • Seite 27: Kombiinstrument - Funktionstasten

    BEDIENUNGSELEMENTE Kombiinstrument - Funktionstasten 5.13 Mit der MODE Taste wird der Anzeigemodus gewechselt.  Mögliche Anzeigemodi sind zurückgelegte Wegstrecke (ODO), Tripmaster 1 (TRIP 1), Trip- master 2 (TRIP 2) und Umgebungstemperatur. Mit der SET Taste wird die Funktion Tripmaster 1 (TRIP 1) und Tripmaster 2 (TRIP 2) ...

  • Seite 28: Kombiinstrument - Kontrolllampen

    BEDIENUNGSELEMENTE Kombiinstrument - Kontrolllampen 5.15 Die Kontrolllampen geben zusätzliche Informationen über den Betriebszustand des Motorra- des. Mögliche Zustände Blinkerkontrolllampe blinkt grün im Blinkrhythmus – Blinker ist eingeschal- tet. Leerlaufkontrolllampe leuchtet grün – Getriebe ist in Leerlauf geschaltet. Fernlichtkontrolllampe leuchtet blau – Fernlicht ist eingeschaltet. 400889-01 Temperaturwarnlampe leuchtet rot –...

  • Seite 29: Kombiinstrument - Display

    BEDIENUNGSELEMENTE Kombiinstrument - Display 5.16 Beim Einschalten der Zündung leuchten eine Sekunde lang alle Anzeigesegmente zum Funktionstest auf. 400892-01 LEnGth Nach dem Funktionstest des Displays wird eine Sekunde lang der Radumfang LEnGth einge- blendet. Info Die Zahl 1870 entspricht dem Umfang des 17" Vorderrades mit Serienbereifung. Danach wechselt die Anzeige in den zuletzt gewählten Modus.

  • Seite 30: Kombiinstrument - Geschwindigkeitsanzeige

    BEDIENUNGSELEMENTE Kombiinstrument - Geschwindigkeitsanzeige 5.17 Die Geschwindigkeit wird in Kilometer pro Stunde km/h bzw. in Meilen pro Stunde mph  angezeigt. 400838-10 Kilometer oder Meilen einstellen 5.18 Info Wenn man die Einheit wechselt, bleibt der Wert ODO erhalten und wird entsprechend umgerechnet. Länderspezifische Einstellung vornehmen.

  • Seite 31: Kombiinstrument - Uhrzeit

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus ODO aktiv ist. – Die MODE Taste gedrückt halten bis sich der Anzeigemodus von km/h auf mph bzw. von mph auf km/h ändert.

  • Seite 32: Kombiinstrument - Anzeige Odo

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus ODO aktiv ist. – Die MODE Taste und die SET Taste gleichzeitig gedrückt halten. Die Uhrzeit beginnt zu blinken. –...

  • Seite 33: Kombiinstrument - Anzeige Trip 2 Einstellen/Zurücksetzen

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus TRIP 1 aktiv ist. – Die SET Taste gedrückt halten. Die Anzeige TRIP 1 steht auf 0.0. 400840-01 Kombiinstrument - Anzeige TRIP 2 einstellen/zurücksetzen 5.23 Info...

  • Seite 34: Kombiinstrument - Anzeige Trip F

    BEDIENUNGSELEMENTE Kombiinstrument - Anzeige TRIP F 5.24 Wenn der Kraftstoffpegel die Reservemarke erreicht, wechselt die Anzeige automatisch auf TRIP F und beginnt bei 0.0 zu zählen, unabhängig davon welcher Anzeigemodus vorher aktiviert war. Info Parallel zur Anzeige TRIP F beginnt die Kraftstoffpegelwarnlampe zu leuchten. 400842-01 Kombiinstrument - Anzeige Umgebungstemperatur 5.25...

  • Seite 35: Temperatureinheit Einstellen

    BEDIENUNGSELEMENTE Temperatureinheit einstellen 5.26 Bedingung Das Motorrad steht. – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis die Umgebungstemperatur aktiv ist. – Die MODE Taste gedrückt halten bis sich der Anzeigemodus von °C auf °F bzw. von °F auf °C ändert.

  • Seite 36: Kombiinstrument - Temperaturanzeige Der Kühlflüssigkeit

    BEDIENUNGSELEMENTE Kombiinstrument - Temperaturanzeige der Kühlflüssigkeit 5.28 Die Temperaturanzeige im Display besteht aus 12 Balken. Je mehr Balken leuchten, desto heißer ist die Kühlflüssigkeit. Beim Aufleuchten des oberen Balkens beginnen gleichzeitig alle Balken zu blinken und die Temperaturwarnlampe beginnt zu leuchten. Mögliche Zustände Motor kalt –...

  • Seite 37: Steckdose Für Elektrisches Zubehör

    BEDIENUNGSELEMENTE Steckdose für elektrisches Zubehör 5.30 Die Steckdose für elektrisches Zubehör ist links neben dem Zünd-/Lenkschloss ange-  bracht. Sie ist ohne zusätzlichen Schalter mit der Batterie verbunden. Steckdose für elektrisches Zubehör Spannung 12 V maximale 10 A Stromaufnahme B00614-10 Tankverschluss öffnen 5.31 Gefahr...

  • Seite 38: Tankverschluss Schließen

    BEDIENUNGSELEMENTE Warnung Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. – Kraftstoff darf nicht in das Grundwasser, den Boden oder in die Kanalisation gelangen. – Kappe am Tankverschluss hochklappen und Zündschlüssel einstecken.  Hinweis Beschädigungsgefahr Bruch des Zündschlüssels. – Zur Entlastung des Zündschlüssels auf den Tankverschluss drücken. Beschädigte Zündschlüssel müssen erneuert werden.

  • Seite 39: Haltegriffe

    BEDIENUNGSELEMENTE Haltegriffe 5.33 Die Haltegriffe dienen zum Rangieren des Motorrades.  Im Beifahrerbetrieb kann sich der Beifahrer während der Fahrt daran festhalten. 600923-10 Gepäckträgerplatte 5.34 Die Gepäckträgerplatte befindet sich hinter der Sitzbank.  An der Gepäckträgerplatte kann die Grundplatte eines Koffersystems (optional) befestigt werden.

  • Seite 40: Sitzbankschloss

    BEDIENUNGSELEMENTE Sitzbankschloss 5.35 Das Sitzbankschloss befindet sich am Heck unterhalb des Rücklichtes.  Es ist mit dem Zündschlüssel sperrbar. 600922-10 Bordwerkzeug 5.36 Im Staufach unter der Sitzbank befindet sich das Bordwerkzeug  B00612-10...

  • Seite 41: Helmsicherung

    BEDIENUNGSELEMENTE Helmsicherung 5.37 Warnung Unfallgefahr Beeinträchtigung des Fahrverhaltens und der Fahrzeugbedienung durch eine montierte Helmsicherung bzw. Helm. – Die Helmsicherung nicht zur Befestigung von einem Helm oder anderen Gegen- ständen während der Fahrt nutzen. Die Helmsicherung stets vor Fahrtantritt ent- fernen. Mit dem Stahlseil aus dem Bordwerkzeug kann ein Helm am Fahrzeug gegen Diebstahl ...

  • Seite 42: Schalthebel

    BEDIENUNGSELEMENTE Schalthebel 5.39 Der Schalthebel ist am Motor links montiert.  B00120-11 Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang.  B00121-10...

  • Seite 43: Fußbremshebel

    BEDIENUNGSELEMENTE Fußbremshebel 5.40 Der Fußbremshebel befindet sich vor der rechten Fußraste.  Mit dem Fußbremshebel wird die Hinterradbremse betätigt. B00122-10 Seitenständer 5.41 Der Seitenständer befindet sich an der linken Fahrzeugseite.  Der Seitenständer dient zum Abstellen des Motorrades. Info Während der Fahrt muss der Seitenständer hochgeklappt sein. Der Seitenständer ist mit dem Sicherheit-Startsystem gekoppelt, beachten Sie die Fahranleitung.

  • Seite 44: Inbetriebnahme

    Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch nicht freigegebene und/oder empfohlene Reifen/Räder. – Nur von KTM freigegebene und/oder empfohlene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.

  • Seite 45: Motor Einfahren

    Bedenken Sie beim Betreiben Ihres Fahrzeugs, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstätte durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.

  • Seite 46: Fahrzeug Beladen

    INBETRIEBNAHME Fahrzeug beladen Warnung Unfallgefahr Instabiles Fahrverhalten. – Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe- reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck. Warnung Unfallgefahr Instabiles Fahrverhalten durch unsachgemäße Montage des Koffers und/oder des Tankrucksacks. –...
  • Seite 47 INBETRIEBNAHME Warnung Unfallgefahr Instabiles Fahrverhalten durch verrutschte Gepäckstücke. – Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig. Warnung Verbrennungsgefahr Heiße Auspuffanlage kann das Gepäck verbrennen. – Befestigen Sie das Gepäck so, dass es nicht von der heißen Auspuffanlage verbrannt oder verschmort werden kann. –...

  • Seite 48: Fahranleitung

    FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Verkehrssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 156) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S.

  • Seite 49: Startvorgang

    FAHRANLEITUNG Startvorgang Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder lau- fen lassen ohne eine geeignete Absauganlage. Vorsicht Unfallgefahr Wird das Fahrzeug mit entladener Batterie oder ohne Batterie betrieben, können elektronische Bauteile und Sicher- heitsvorrichtungen beschädigt werden.
  • Seite 50 Motor stehen. – Seitenständer entlasten und mit dem Fuß bis zum Anschlag nach oben schwenken. ABS ausschalten KTM empfiehlt, immer mit ABS zu fahren. Es kann aber Fahrsituationen geben, wo kein ABS gewünscht wird. Bedingung Fahrzeug steht, Motor läuft.

  • Seite 51: Anfahren

    FAHRANLEITUNG Anfahren – Kupplungshebel ziehen, 1. Gang einlegen, Kupplungshebel langsam freigeben und gleichzeitig vorsichtig Gas geben. Schalten, Fahren Warnung Unfallgefahr Bei abruptem Lastwechsel kann das Fahrzeug außer Kontrolle geraten. – Abrupte Lastwechsel und starke Bremsmanöver vermeiden, Geschwindigkeit den Fahrbahnverhältnissen anpassen. Warnung Unfallgefahr Zurückschalten bei hoher Motordrehzahl führt zum Blockieren des Hinterrades.
  • Seite 52 FAHRANLEITUNG Warnung Unfallgefahr Unfallgefahr durch riskante Fahrweise. – Befolgen Sie die Verkehrsvorschriften, fahren Sie defensiv und vorausschauend, um Gefahren möglichst früh zu erkennen. Warnung Unfallgefahr Verminderte Bodenhaftung bei kalten Reifen. – Bei jeder Fahrt müssen die ersten Kilometer vorsichtig mit mäßiger Geschwindigkeit gefahren werden, bis die Reifen ihre Betriebstemperatur erreicht haben und optimale Bodenhaftung gewährleistet ist.
  • Seite 53 Kühlflüssigkeitsstand im Kühler kontrollieren bzw. berichtigen. Wird trotz leuchtender Kühlflüssigkeitstemperatur-Warnanzeige weiter- gefahren, kommt es zum Motorschaden. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM-Fachwerkstätte zu kontaktieren. – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlauben, können Sie in höhere Gänge schalten.

  • Seite 54: Abbremsen

    Geschwindigkeit den geänderten Fahrbahnverhältnissen an. Abbremsen Warnung Unfallgefahr Verminderte Bremswirkung durch nasse oder verschmutzte Bremsen. – Verschmutzte oder nasse Bremsen vorsichtig sauber- bzw. trockenbremsen. Warnung Unfallgefahr Verringerte Bremswirkung durch schwammigen Druckpunkt der Vorder- bzw. Hinterradbremse. – Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.)
  • Seite 55 FAHRANLEITUNG Warnung Unfallgefahr Ausfall der Bremsanlage. – Wird der Fußbremshebel nicht freigegeben, schleifen die Bremsbeläge ununterbrochen. Die Hinterradbremse kann durch Über- hitzung ausfallen. Nehmen Sie den Fuß vom Fußbremshebel, wenn Sie nicht bremsen wollen. Warnung Unfallgefahr Längerer Bremsweg durch höheres Gesamtgewicht. – Berücksichtigen Sie den längeren Bremsweg, wenn Sie einen Beifahrer und Gepäck mitführen.

  • Seite 56: Anhalten, Parken

    FAHRANLEITUNG Info Mit ABS können Sie sowohl bei einer Vollbremsung als auch bei geringer Bodenhaftung auf sandigem, regennassem oder rut- schigem Untergrund die volle Bremskraft anwenden, ohne Gefahr zu laufen, dass die Räder blockieren. Warnung Unfallgefahr Verminderte Bodenhaftung durch Bremsen in Schräglage oder Bremsen auf seitlich abschüssigem Untergrund. –...
  • Seite 57 FAHRANLEITUNG Hinweis Brandgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen. Keine Gegenstände über das betriebs- warme Fahrzeug legen. Fahrzeug immer erst abkühlen lassen. Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch übermäßige Belastung. –...

  • Seite 58: Kraftstoff Tanken

    Materialschaden Vorzeitiges Zusetzen des Kraftstofffilters. – In einigen Ländern und Regionen kann es vorkommen, dass die verfügbare Kraftstoffqualität und -sauberkeit nicht ausreicht. Probleme im Kraftstoffsystem sind die Folge. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) – Nur sauberen Kraftstoff tanken, der der angegebenen Norm entspricht.
  • Seite 59 FAHRANLEITUNG Info Dieses Motorrad ist mit einem geregelten Katalysator ausgerüstet. Bleihaltiger Kraftstoff zerstört den Katalysator. Verwenden Sie daher nur unverbleiten Kraftstoff. – Motor abstellen. – Tankverschluss öffnen. ( S. 35) – Kraftstofftank bis maximal an das Maß mit Kraftstoff auffüllen. ...
  • Seite 60 FAHRANLEITUNG – Die SET Taste zwei Sekunden drücken.  Die Kraftstoffpegelwarnlampe erlischt. TRIP F wird auf 0.0 gestellt und in der  vorherige Anzeigemodus erscheint. Info Wird die SET Taste nicht gedrückt, erfolgt die Rückstellung nach zirka 3  Minuten automatisch. 400885-12...

  • Seite 61: Serviceplan

    • • • • • • • Fehlerspeicher mit KTM‑Diagnosetool auslesen. • • • Messwerteblock Service mit KTM-Diagnosetool kontrollieren. • • • • Motoröl und Ölfilter wechseln, Ölsiebe reinigen. S. 157) Öldüse zur Kupplungsschmierung kontrollieren. • • • Bremsbeläge der Vorderradbremse kontrollieren. ( S.
  • Seite 62 • • • • • • Luftfilter wechseln. Luftfilterkasten reinigen. • • • Kraftstoffdruck kontrollieren. Wert Drucksensor‑Saugrohr (PM-Wert) mit KTM-Diagnosetool kontrollieren. • • • CO-Anpassung mit KTM-Diagnosetool kontrollieren. • • • Flüssigkeitsstand der hydraulischen Kupplung kontrollieren/berichtigen. ( S. 87) •...
  • Seite 63 Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. • • • • Serviceeintrag im KTM DEALER.NET und im Serviceheft durchführen. K10N: einmalig nach 1.000 km K75A: alle 7.500 km oder jährlich K150A: alle 15.000 km oder alle 2 Jahre K300A: alle 30.000 km oder alle 4 Jahre...

  • Seite 64: Fahrwerk Abstimmen

    FAHRWERK ABSTIMMEN Gabel/Federbein Gabel und Federbein bieten viele Möglichkeiten, um das Fahrwerk Ihrem Fahrstil und der Zuladung entsprechend abzustimmen. Info Um Ihnen die Abstimmung zu erleichtern, haben wir unsere Erfahrungswerte in der Tabelle zusammengefasst. Sie finden die Tabelle auf dem Luftfilterkasten, ...

  • Seite 65: Zugstufendämpfung Der Gabel Einstellen

    FAHRWERK ABSTIMMEN – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen.  Info Die Einstellschrauben befinden sich am unteren Ende der Gabelbeine. Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. – Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen. Vorgabe Druckstufendämpfung B00617-10 Komfort...

  • Seite 66: Federvorspannung Der Gabel Einstellen

    FAHRWERK ABSTIMMEN – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen.  Info Die Einstellschrauben befinden sich am oberen Ende der Gabelbeine. Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. – Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen. Vorgabe Zugstufendämpfung B00618-10 Komfort...
  • Seite 67 FAHRWERK ABSTIMMEN – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen.  Info Die Einstellschrauben befinden sich am oberen Ende der Gabelbeine. Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. – Dem Gabeltyp entsprechende Anzahl von Umdrehungen gegen den Uhrzeigersinn zurückdrehen. Vorgabe Federvorspannung - Preload Adjuster B00618-11 Komfort...

  • Seite 68: Druckstufendämpfung Federbein

    Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstätte hilft Ihnen gerne.) Info Die Low Speed Einstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeins.

  • Seite 69: Druckstufendämpfung High Speed Des Federbeins Einstellen

    Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung. Druckstufendämpfung High Speed des Federbeins einstellen Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstätte hilft Ihnen gerne.)
  • Seite 70 FAHRWERK ABSTIMMEN Info Die High Speed Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeins. – Einstellschraube mit einem Steckschlüssel bis zum Anschlag im Uhrzeigersinn dre-  hen. Info Verschraubung nicht lösen!  – Dem Federbeintyp entsprechende Anzahl von Umdrehungen gegen den Uhrzeigersinn zurückdrehen.

  • Seite 71: Zugstufendämpfung Des Federbeins Einstellen

    Zugstufendämpfung des Federbeins einstellen Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstätte hilft Ihnen gerne.) – Einstellschraube bis zum letzten spürbaren Klick im Uhrzeigersinn drehen.
  • Seite 72 FAHRWERK ABSTIMMEN Info Die Federvorspannung bestimmt die Ausgangslage des Federvorgangs am Federbein. Eine optimal eingestellte Federvorspannung ist an das Fahrergewicht mit eventuellem Gepäck und Beifahrer angepasst und gewähr- leistet so einen Kompromiss zwischen Handlichkeit und Stabilität. Bevor Sie die Federvorspannung ändern, sollten Sie sich die aktuelle Einstellung notieren - z. B. Federlänge messen. –...

  • Seite 73: Servicearbeiten Fahrgestell

    SERVICEARBEITEN FAHRGESTELL Motorrad mit Hebevorrichtung vorne aufheben 10.1 Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 72) – Lenker in Geradeausstellung bringen. Hebevorrichtung vorne mit den Adaptern zu den Gabelbeinen ausrichten.

  • Seite 74: Motorrad Mit Hebevorrichtung Hinten Aufheben

    SERVICEARBEITEN FAHRGESTELL Motorrad mit Hebevorrichtung hinten aufheben 10.3 Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Hebebuchsen am Schwingarm montieren. – Adapter in die Hebevorrichtung hinten einsetzen. Adapter (61029055120) Hebevorrichtung hinten (61029055400) –...

  • Seite 75: Gabelbeine Entlüften

    SERVICEARBEITEN FAHRGESTELL Gabelbeine entlüften 10.5 – Motorrad auf den Seitenständer stellen. – Entlüftungsschrauben kurz entfernen.  Eventuell vorhandener Überdruck aus dem Gabelinneren entweicht. – Entlüftungsschrauben montieren und festziehen. Info Tätigkeit an beiden Gabelbeinen vornehmen. B00621-10 Sitzbank abnehmen 10.6 – Den Zündschlüssel in das Sitzbankschloss stecken und im Uhrzeigersinn drehen.

  • Seite 76: Sitzbank Montieren

    SERVICEARBEITEN FAHRGESTELL Sitzbank montieren 10.7 – Die vorderen Aussparungen der Sitzbank an den Linsenschrauben am Kraftstofftank  positionieren, hinten absenken und gleichzeitig nach vorne schieben. Dabei müssen die beiden Nasen am Rahmen einhängen und der Verriegelungsbolzen in das Schloss-  ...

  • Seite 77: Kraftstofftank Zurücksetzen

    SERVICEARBEITEN FAHRGESTELL Kraftstofftank zurücksetzen 10.9 – Sitzbank abnehmen. ( S. 73) – Maskenspoiler ausbauen. ( S. 77) – Schrauben und Spoiler beidseitig entfernen.  B00669-10 – Schraube beidseitig entfernen.  Info Die Kraftstoffschläuche müssen nicht getrennt werden. – Kraftstofftank vorsichtig nach hinten schieben. B00670-11...

  • Seite 78: Kraftstofftank Positionieren

    SERVICEARBEITEN FAHRGESTELL Kraftstofftank positionieren 10.10 – Kraftstofftank vorsichtig nach vorne schieben. Die Kraftstofftankbefestigungen müssen in den Ausnehmungen eingreifen. – Schraube mit Lagerhülse und Gummibuchse beidseitig montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 25 Nm – Verlegung der Kraftstoffschläuche kontrollieren. B00670-10 –...

  • Seite 79: Maskenspoiler Ausbauen

    SERVICEARBEITEN FAHRGESTELL Maskenspoiler ausbauen 10.11 – Schrauben entfernen.  B00625-10 – Schrauben entfernen.  – Maskenspoiler abnehmen. B00671-10...

  • Seite 80: Maskenspoiler Einbauen

    SERVICEARBEITEN FAHRGESTELL – Schrauben entfernen.  – Innenverkleidung des Maskenspoilers abnehmen. – Arbeitsschritte auf der gegenüberliegenden Seite wiederholen. 700633-01 Maskenspoiler einbauen 10.12 – Innenverkleidung des Maskenspoilers positionieren. – Schrauben montieren und festziehen.  700633-10...
  • Seite 81 SERVICEARBEITEN FAHRGESTELL – Maskenspoiler positionieren. – Schrauben montieren und festziehen.  B00625-11 – Schrauben montieren und festziehen.  – Arbeitsschritte auf der gegenüberliegenden Seite wiederholen. B00671-11...

  • Seite 82: Kettenverschmutzung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL Kettenverschmutzung kontrollieren 10.13 – Kette auf grobe Verschmutzung kontrollieren. » Wenn die Kette stark verschmutzt ist: – Kette reinigen. ( S. 80) 400678-01 Kette reinigen 10.14 Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit. – Schmiermittel mit einem geeigneten Reinigungsmittel entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben.

  • Seite 83: Kettenspannung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL Info Die Lebensdauer der Kette hängt zum Großteil von der Pflege ab. – Kette regelmäßig reinigen. – Groben Schmutz mit weichem Wasserstrahl abspülen. – Verbrauchte Schmierreste mit Kettenreinigungsmittel entfernen. Kettenreinigungsmittel ( S. 200) – Nach dem Trocknen Kettenspray auftragen. Kettenspray Onroad ( S.

  • Seite 84: Kettenspannung Einstellen

    SERVICEARBEITEN FAHRGESTELL – Getriebe in Leerlauf schalten. – Im Bereich nach dem Kettengleitschutz die Kette nach oben in Richtung Schwinge drücken und Kettenspannung ermitteln.  Info Der obere Kettenteil muss dabei gespannt sein.  Ketten nutzen sich nicht immer gleichmäßig ab, wiederholen Sie deshalb diese Messung an verschiedenen Stellen der Kette.
  • Seite 85 SERVICEARBEITEN FAHRGESTELL – Mutter lösen.  – Muttern lösen.  – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen.  Vorgabe Kettenspannung 7 mm Einstellschrauben links und rechts so verdrehen, dass die Markierungen am linken  und rechten Kettenspanner in derselben Position zu den Referenzmarken ste- ...

  • Seite 86: Kette, Kettenrad, Kettenritzel Und Kettenführung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL Kette, Kettenrad, Kettenritzel und Kettenführung kontrollieren 10.17 – Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad bzw. Kettenritzel eingelaufen sind: – Kettenrad bzw. Kettenritzel wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt wer- den. 100132-10...
  • Seite 87 SERVICEARBEITEN FAHRGESTELL – Getriebe in Leerlauf schalten. – Am unteren Kettenteil mit dem angegebenen Gewicht ziehen.  Vorgabe Gewicht Kettenverschleißmessung 15 kg – Den Abstand von 18 Kettenrollen am unteren Kettenteil messen.  Info Ketten nutzen sich nicht immer gleichmäßig ab, die Messung an verschiedenen Stellen der Kette wiederholen.
  • Seite 88 SERVICEARBEITEN FAHRGESTELL – Kettengleitschutz auf Verschleiß kontrollieren. » Wenn kein Abstand mehr von der Kette bis zur Oberkante der Schraube ist: – Kettengleitschutz wechseln. – Kettengleitschutz auf festen Sitz kontrollieren. » Wenn der Kettengleitschutz lose ist: – Kettengleitschutz festziehen. Vorgabe –...

  • Seite 89: Grundstellung Des Kupplungshebels Einstellen

    SERVICEARBEITEN FAHRGESTELL Grundstellung des Kupplungshebels einstellen 10.18 Info Wenn die Einstellschraube im Uhrzeigersinn verdreht wird, entfernt sich der Kupplungshebel vom Lenker. Wenn die Einstellschraube gegen den Uhrzeigersinn verdreht wird, nähert sich der Kupplungshebel dem Lenker. Der Verstellbereich ist begrenzt. Drehen Sie die Einstellschraube nur mit der Hand und wenden Sie keine Gewalt an. Einstellarbeiten nicht während der Fahrt durchführen.
  • Seite 90 SERVICEARBEITEN FAHRGESTELL – Den am Lenker montierten Vorratsbehälter der hydraulischen Kupplung in waagrechte Position bringen. – Schrauben entfernen.  – Deckel mit Membran abnehmen.   – Flüssigkeitsstand kontrollieren. Flüssigkeitsstand unter Behälterober- 4 mm kante » Wenn der Flüssigkeitsstand nicht mit der Vorgabe übereinstimmt: B00672-10 –...

  • Seite 91: Bremsen

    Reifen, falscher Reifenluftdruck, andere Bremsbeläge usw. kann das ABS nicht mehr optimal funktionieren. – Die optimale Funktion des ABS ist nur gewährleistet, wenn am Bremssystem ausschließlich von KTM freigegebene und/oder empfohlene Ersatzteile und Rei- fen verwendet werden. – Wartungsarbeiten und Reparaturen müssen fachgerecht durchgeführt werden.

  • Seite 92: Grundstellung Des Handbremshebels Einstellen

    Grundstellung des Handbremshebels mit dem Einstellrad an die Handgröße anpas-  sen. Info Einstellarbeiten nicht während der Fahrt durchführen. B00627-10 Bremsscheiben der Vorderradbremse kontrollieren 11.3 Warnung Unfallgefahr Verringerte Bremswirkung durch abgenutzte Bremsscheibe(n). – Abgenutzte Bremsscheibe(n) unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.)

  • Seite 93: Bremsflüssigkeitsstand Der Vorderradbremse Kontrollieren

    Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. –...

  • Seite 94: Bremsflüssigkeit Der Vorderradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. –...

  • Seite 95: Bremsbeläge Der Vorderradbremse Kontrollieren

    Deckel mit Membran positionieren. Schrauben montieren und festziehen. Info B00629-10 Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwaschen. Bremsbeläge der Vorderradbremse kontrollieren 11.6 Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.)

  • Seite 96: Leerweg Am Fußbremshebel Kontrollieren

    BREMSEN Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswir- kung wird stark vermindert und die Bremsscheiben werden zerstört. Bremsbeläge regelmäßig kontrollieren. – Alle Bremsbeläge an beiden Bremszangen auf ihre Mindestbelagstärke kontrollieren.

  • Seite 97: Grundstellung Des Fußbremshebels Einstellen

    BREMSEN – Fußbremshebel zwischen Endanschlag und Anlage zur Kolbenstange hin und her bewe- gen und Leerweg kontrollieren.  Vorgabe Leerweg am Fußbremshebel 3… 5 mm Info Die Kolbenstange darf sich dabei nicht bewegen. » Wenn der Leerweg nicht mit der Vorgabe übereinstimmt: 600921-10 –...

  • Seite 98: Bremsscheibe Der Hinterradbremse Kontrollieren

    Bremsscheiben wechseln. Bremsflüssigkeitsstand der Hinterradbremse kontrollieren 11.10 Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.)

  • Seite 99: Bremsflüssigkeit Der Hinterradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. –...
  • Seite 100 BREMSEN Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen.

  • Seite 101: Bremsbeläge Der Hinterradbremse Kontrollieren

    11.12 Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswir-...
  • Seite 102 BREMSEN – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren.  ≥ 1 mm Mindestbelagstärke  » Ist die Mindestbelagstärke unterschritten: – Bremsbeläge der Hinterradbremse wechseln. – Bremsbeläge auf Beschädigung und Rissbildung kontrollieren. » Sind Beschädigungen oder Risse zu erkennen: – Bremsbeläge der Hinterradbremse wechseln. B00631-01...

  • Seite 103: Räder, Reifen

    RÄDER, REIFEN Vorderrad ausbauen 12.1 – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 72) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 71) – Raddrehzahlgeberkabel aus der Klemme nehmen. – Schraube entfernen und Raddrehzahlgeber mit Hülse aus der Bohrung ziehen. ...

  • Seite 104: Vorderrad Einbauen

    RÄDER, REIFEN Vorderrad einbauen 12.2 Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln. – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: –...
  • Seite 105 RÄDER, REIFEN – Hülse auf den Raddrehzahlgeber schieben und gemeinsam in die Bohrung stecken.  Schraube montieren und festziehen.  Vorgabe Schraube Raddrehzahlgeber 6 Nm Loctite ® 243™ – Raddrehzahlgeberkabel in der Halterung fixieren. – Bremszangen positionieren und dabei auf korrekten Sitz der Bremsbeläge achten. –...

  • Seite 106: Hinterrad Ausbauen

    RÄDER, REIFEN Hinterrad ausbauen 12.3 – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 72) – Schraube entfernen und Raddrehzahlgeber aus der Bohrung ziehen.   – Mutter entfernen. Kettenspanner abnehmen.   – Steckachse so weit herausziehen, dass der Kettenspanner nicht mehr an der Stell- ...

  • Seite 107: Hinterrad Einbauen

    RÄDER, REIFEN – Hinterrad so weit als möglich nach vorne schieben und Kette vom Kettenrad nehmen. – Steckachse herausziehen. – Hinterrad nach hinten ziehen, bis der Bremszangenträger frei zwischen Bremsscheibe und Felge hängt. Warnung Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Das Rad immer so ablegen, dass die Bremsscheiben nicht beschädigt wer- den.
  • Seite 108 RÄDER, REIFEN – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: – Radlager wechseln. – Buchse entfernen. Laufflächen von Buchse und Wellendichtring reinigen und fetten.  Langzeitfett ( S. 200) – Buchse montieren. – Gewinde der Steckachse und Mutter reinigen und fetten.
  • Seite 109 RÄDER, REIFEN – Widerlager vom Bremszangenträger und Schwingarm in Eingriff bringen. Hinterrad  vorsichtig in den Schwingarm heben und Bremsscheibe in Eingriff bringen. Kette auf das Kettenrad legen und die Steckachse montieren. – Kettenspanner und Mutter montieren.   Info Kettenspanner links und rechts in gleicher Position montieren.

  • Seite 110: Ruckdämpfer Der Hinterradnabe Kontrollieren

    Eine möglichst spielfreie Bolzen-Ruckdämpfer-Paarung erhöht die Lebensdauer der Ruckdämpfer. B00636-01 – Hinterrad einbauen. S. 105) Reifenzustand kontrollieren 12.6 Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch das Platzen eines Reifens. – Beschädigte oder abgefahrene Reifen im Interesse der Sicherheit sofort wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihnen gerne.)
  • Seite 111 Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch nicht freigegebene und/oder empfohlene Reifen/Räder. – Nur von KTM freigegebene und/oder empfohlene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.

  • Seite 112: Reifenluftdruck Kontrollieren

    Ziffern der DOT Bezeichnung gekenn- zeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Ver- schleiß, spätestens nach 5 Jahren. »...
  • Seite 113 RÄDER, REIFEN – Staubkappe entfernen. – Reifenluftdruck bei kalten Reifen kontrollieren. Reifenluftdruck Solo vorne 2,4 bar hinten 2,4 bar Reifenluftdruck mit Beifahrer / volle Nutzlast vorne 2,4 bar 400695-01 hinten 2,6 bar » Wenn der Reifenluftdruck nicht mit der Vorgabe übereinstimmt: –...

  • Seite 114: Elektrik

    ELEKTRIK Batterie ausbauen 13.1 Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fern halten. Laden nur in gut belüfteten Räumen. –...

  • Seite 115: Batterie Einbauen

    ELEKTRIK – Pluspolabdeckung entfernen.  – Pluskabel der Batterie abklemmen.  – Gummiband aushängen.  – Batterie nach oben aus der Batteriehalterung ziehen. B00638-10 Batterie einbauen 13.2 – Batterie in der Batteriehalterung positionieren. Info Die Batteriepole müssen in Fahrtrichtung zeigen. –...

  • Seite 116: Batterie Laden

    Wasser ausspülen und einen Arzt aufsuchen. Warnung Umweltgefährdung Bauteile und Säure der Batterie belasten die Umwelt. – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab.
  • Seite 117 ELEKTRIK Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen. Info Auch wenn die Batterie nicht belastet wird, verliert sie täglich an Ladung. Sehr wichtig für die Lebensdauer der Batterie ist der Ladezustand und die Art der Ladung. Schnellladungen mit höherem Ladestrom wirken sich negativ auf die Lebensdauer aus.

  • Seite 118: Hauptsicherung Wechseln

    ELEKTRIK – Ladegerät an die Batterie anklemmen. Ladegerät einschalten. Batterieladegerät (58429074000) Zusätzlich können Sie mit diesem Ladegerät Ruhespannung, Startfähigkeit der Batterie und den Generator testen. Außerdem ist mit diesem Gerät ein Überladen der Batterie unmöglich. Info Deckel keinesfalls entfernen.  Batterie mit maximal 10% der Kapazität, die auf dem Batteriegehäuse ange- ...
  • Seite 119 ELEKTRIK Info Mit der Hauptsicherung sind alle Stromverbraucher des Fahrzeuges abgesichert. Die Hauptsicherung befindet sich unter der Sitz- bank. – Alle Verbraucher ausschalten und Motor abstellen. – Sitzbank abnehmen. ( S. 73) – Schutzkappen abnehmen.  – Defekte Hauptsicherung entfernen. ...

  • Seite 120: Sicherungen Abs Wechseln

    ELEKTRIK Sicherungen ABS wechseln 13.5 Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. Info Zwei Sicherungen für das ABS befinden sich unter der Sitzbank. Mit diesen beiden Sicherungen sind die Rückförderpumpe und die Hydraulikeinheit des ABS abgesichert.

  • Seite 121: Sicherungen Der Einzelnen Stromverbraucher Wechseln

    ELEKTRIK Sicherung der ABS‑Rückförderpumpe wechseln: – Schutzkappe abnehmen und Sicherung entfernen.  – Neue Sicherung einsetzen. Sicherung (58011109130) – Kontrollieren, ob die ABS‑Warnlampe noch leuchtet. – Schutzkappe montieren. – Sitzbank montieren. ( S. 74) B00639-11 Sicherungen der einzelnen Stromverbraucher wechseln 13.6 Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden.
  • Seite 122 ELEKTRIK – Sicherungskastendeckel öffnen.  – Sicherungen kontrollieren. Info Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht  – Defekte Sicherung entfernen. Vorgabe Sicherung 1 - 10 A - Zündung, Kraftstoffpumpe, Warnblinkanlage B00648-10 Sicherung 2 - 15 A - Fernlicht, Abblendlicht, Begrenzungslicht, Rücklicht, Kennzei- chenbeleuchtung Sicherung 3 - 10 A - Hupe, Bremslicht, Blinker Sicherung 4 - 10 A - Kühlerlüfter...

  • Seite 123: Scheinwerferlampe Wechseln

    ELEKTRIK Tipp Neue Ersatzsicherung einsetzen, um sie bei Bedarf verfügbar zu haben. – Sicherungskastendeckel schließen. – Sitzbank montieren. ( S. 74) Scheinwerferlampe wechseln 13.7 Hinweis Schaden am Reflektor Verringerte Leuchtkraft. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten.
  • Seite 124 ELEKTRIK – Stecker trennen.  – Gummikappe entfernen.  B00673-10 – Bügel aushängen.  – Scheinwerferlampe entfernen.  – Neue Scheinwerferlampe im Scheinwerfergehäuse positionieren. Abblendlicht/Fernlicht (H4 / Sockel P43t) ( S. 187) Info Scheinwerferlampe so einsetzen, dass die Nasen in den Ausnehmungen eingrei- fen.

  • Seite 125: Begrenzungslichtlampe Wechseln

    ELEKTRIK – Gummikappe montieren.  – Stecker anstecken.  B00673-10 – Abdeckung montieren. – Funktion der Beleuchtung kontrollieren. B00668-01 Begrenzungslichtlampe wechseln 13.8 Hinweis Schaden am Reflektor Verringerte Leuchtkraft. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten.
  • Seite 126 ELEKTRIK – Abdeckung entfernen. B00668-01 – Kabeldurchführung und Fassung des Begrenzungslichts vorsichtig aus dem Gehäuse  ziehen. – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Begrenzungslicht (W5W / Sockel W2,1x9,5d) ( S. 187) – Fassung mit Lampe vorsichtig im Gehäuse positionieren. –...

  • Seite 127: Blinkerlampe Wechseln

    ELEKTRIK – Abdeckung montieren. – Funktion der Beleuchtung kontrollieren. B00668-01 Blinkerlampe wechseln 13.9 Hinweis Schaden am Reflektor Verringerte Leuchtkraft. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten.

  • Seite 128: Bremslichtlampe Wechseln

    ELEKTRIK – Schraube einsetzen und zuerst gegen den Uhrzeigersinn drehen, bis sie mit einem klei- nen Ruck in den Gewindegang einrastet. Schraube leicht anziehen. Bremslichtlampe wechseln 13.10 Hinweis Schaden am Reflektor Verringerte Leuchtkraft. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten.
  • Seite 129 ELEKTRIK – Schrauben am linken und rechten Hitzeschutz entfernen.  – Hitzeschutz abnehmen. B00642-10 – Schrauben am linken und rechten Heckseitenteil entfernen.  – Schrauben entfernen.  – Heckseitenteile abnehmen. B00643-10...
  • Seite 130 ELEKTRIK – Schrauben entfernen.  – Heckoberteil abnehmen. B00644-10 – Lampenfassung bis zum Anschlag gegen den Uhrzeigersinn drehen und aus dem  Rücklicht nehmen. – Lampe leicht in die Fassung drücken, gegen den Uhrzeigersinn drehen und aus der Fas- sung ziehen. –...
  • Seite 131 ELEKTRIK – Heckoberteil positionieren. – Schrauben montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 5 Nm Restliche Schrauben Fahrgestell EJOT PT K50x18 2 Nm B00644-10 – Heckseitenteile positionieren. – Schrauben am linken und rechten Heckseitenteil montieren und festziehen.  Vorgabe Schraube Heckseitenteil EJOT Altracs Erstverschraubung...

  • Seite 132: Rücklichtlampen Wechseln

    ELEKTRIK – Hitzeschutz positionieren. – Schrauben am linken und rechten Hitzeschutz montieren und festziehen.  Vorgabe Schraube Taschenträger 15 Nm Loctite ® 243™ B00642-10 – Haltegriffe positionieren. – Schrauben montieren und festziehen.  Vorgabe Schraube Haltegriff 20 Nm – Sitzbank montieren. ( S.
  • Seite 133 ELEKTRIK – Schrauben entfernen.  – Haltegriffe abnehmen. B00641-10 – Schrauben am linken und rechten Hitzeschutz entfernen.  – Hitzeschutz abnehmen. B00642-10...
  • Seite 134 ELEKTRIK – Schrauben am linken und rechten Heckseitenteil entfernen.  – Schrauben entfernen.  – Heckseitenteile abnehmen. B00643-10 – Schrauben entfernen.  – Heckoberteil abnehmen. B00644-10...
  • Seite 135 ELEKTRIK – Lampenfassungen vorsichtig aus der Halterung ziehen.  – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Rücklicht (WR5W / Sockel W2,1x9,5d) ( S. 188) – Fassungen mit Lampen vorsichtig in der Halterung im Rücklicht positionieren. – Funktion der Rücklichtlampen kontrollieren. B00646-10 –...
  • Seite 136 ELEKTRIK – Heckseitenteile positionieren. – Schrauben am linken und rechten Heckseitenteil montieren und festziehen.  Vorgabe Schraube Heckseitenteil EJOT Altracs Erstverschraubung 50x16 3,3 Nm Folgeverschrau- bung 2 Nm – Schrauben montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 5 Nm Restliche Schrauben Fahrgestell EJOT PT K50x12 1,2 Nm...

  • Seite 137: Kennzeichenbeleuchtung Wechseln

    ELEKTRIK – Haltegriffe positionieren. – Schrauben montieren und festziehen.  Vorgabe Schraube Haltegriff 20 Nm – Sitzbank montieren. ( S. 74) B00641-10 Kennzeichenbeleuchtung wechseln 13.12 – Schrauben entfernen.  – Abdeckung der Kennzeichenbeleuchtung entfernen. 700602-01...
  • Seite 138 ELEKTRIK – Fassung vorsichtig aus der Halterung ziehen.  – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Kennzeichenbeleuchtung (W5W / Sockel W2,1x9,5d) ( S. 188) – Fassung mit Lampe vorsichtig in der Halterung positionieren. 700603-01 – Abdeckung positionieren. –...

  • Seite 139: Scheinwerfereinstellung Kontrollieren

    ELEKTRIK Scheinwerfereinstellung kontrollieren 13.13 – Fahrzeug auf einer waagrechten Fläche vor einer hellen Mauer abstellen und in Höhe der Scheinwerfermitte eine Markierung anbringen. 0 0 A – Eine weitere Markierung mit dem Abstand unterhalb der ersten Markierung anbrin-  gen. Vorgabe 0 0 B Abstand...

  • Seite 140: Zündschlüssel Aktivieren/Deaktivieren

    ELEKTRIK – Durch Drehen des Verstellrades die Leuchtweite des Scheinwerfers einstellen.  Vorgabe Die Hell-Dunkelgrenze muss beim einsatzfertigen Motorrad mit Fahrer, eventuellem Gepäck und Beifahrer, genau auf der unteren Markierung (angebracht bei: Schein- werfereinstellung kontrollieren) liegen. Info Drehen nach oben erhöht die Leuchtweite, Drehen nach unten reduziert die Leuchtweite.
  • Seite 141 ELEKTRIK Verlust eines schwarzen Zündschlüssels (zweiter schwarzer Zündschlüssel ist vorhanden): Durch den folgenden Vorgang werden alle aktivierten schwarzen Zündschlüssel deakti- viert, die in diesem Vorgang nicht einbezogen werden. – Not-Aus-Schalter in die Stellung drücken. 401184-10 – Orangen Programmierschlüssel ins Zündschloss stecken. –...
  • Seite 142 ELEKTRIK Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des oran- gen Programmierschlüssels. In diesen Fall zweimal. – Zündung ausschalten, dazu den orangen Programmierschlüssel in die Stellung OFF drehen. – Orangen Programmierschlüssel abziehen. Der verlorengegangene schwarze Zündschlüssel ist deaktiviert.
  • Seite 143 ELEKTRIK Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des orangen Programmierschlüssels. In diesen Fall einmal, da alle schwarzen Zünd- schlüssel deaktiviert sind. – Zündung ausschalten, dazu den orangen Programmierschlüssel in die Stellung OFF drehen.
  • Seite 144 ELEKTRIK – Sollen weitere Zündschlüssel aktiviert werden, sind die letzten 4 Arbeitsschritte mit dem jeweiligen Zündschlüssel zu wiederholen. – Orangen Programmierschlüssel ins Zündschloss stecken. – Zündung einschalten, dazu den orangen Programmierschlüssel in die Stellung ON drehen. FI Warnlampe (MIL) geht an, wieder aus und beginnt zu blinken. Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des oran-...

  • Seite 145: Kühlsystem

    KÜHLSYSTEM Kühlsystem 14.1 Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben.  Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerver- schluss geregelt. Dadurch ist die angegebene Kühlflüssigkeitstemperatur zulässig, ohne dass mit Funktionsstörungen zu rechnen ist. 125 °C B00676-10 Die Kühlung erfolgt durch den Fahrtwind und einen Kühlerlüfter, der über einen Thermo-...
  • Seite 146 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.

  • Seite 147: Kühlflüssigkeitsstand Im Ausgleichsbehälter Kontrollieren

    KÜHLSYSTEM » Wenn sich im Ausgleichsbehälter keine Kühlflüssigkeit befindet: – Kühlsystem auf Dichtheit kontrollieren. Info Motorrad nicht in Betrieb nehmen! – Kühlsystem befüllen/entlüften. S. 148) – Verschluss vom Ausgleichsbehälter montieren.  – Kühlflüssigkeitsstand im Kühler kontrollieren. Der Kühler muss vollständig gefüllt sein. »...
  • Seite 148 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.

  • Seite 149: Kühlflüssigkeit Ablassen

    KÜHLSYSTEM Info Motorrad nicht in Betrieb nehmen! – Kühlsystem befüllen/entlüften. S. 148) Kühlflüssigkeit ablassen 14.4 Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Kühler, Kühlerschläuche und sonstige Bauteile des Kühlsystems nicht bei betriebswarmem Motor öffnen. Motor und Kühlsys- tem abkühlen lassen.

  • Seite 150: Kühlsystem Befüllen/Entlüften

    KÜHLSYSTEM – Geeignetes Gefäß unter den Kühler bereitstellen. – Kühlerverschluss abnehmen.  – Schraube entfernen.  – Kühlflüssigkeit vollständig ablaufen lassen. – Schraube mit neuem Dichtring montieren und festziehen.  Vorgabe Restliche Schrauben Fahrgestell 10 Nm B00680-10 – Geeignetes Gefäß unter den Motor bereitstellen. –...
  • Seite 151 KÜHLSYSTEM – Kraftstofftank zurücksetzen. ( S. 75) – Sicherstellen, dass die Ablassschrauben am Kühler und Wasserpumpendeckel festgezo- gen sind. – Entlüftungsschraube entfernen.  700629-10 – Fahrzeug in die abgebildete Lage bringen und gegen Wegrollen sichern. Der Höhenun- terschied muss erreicht werden. ...
  • Seite 152 KÜHLSYSTEM – Kühlerverschluss abnehmen und Kühlflüssigkeit einfüllen, bis diese blasenfrei an der Entlüftungsöffnung austritt und sofort Entlüftungsschraube montieren und festzie-  hen. Alternativ 1 Kühlflüssigkeit ( S. 198) Alternativ 2 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S. 198) – Kühler mit Kühlflüssigkeit vollständig auffüllen. Kühlerverschluss montieren. B00682-10 –...

  • Seite 153: Motor Abstimmen

    MOTOR ABSTIMMEN Gasbowdenzugspiel kontrollieren 15.1 – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S. 152) Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen.

  • Seite 154: Gasbowdenzugspiel Einstellen

    MOTOR ABSTIMMEN Gasbowdenzugspiel einstellen 15.2 – Lenker in Geradeausstellung bringen. – Drosselklappensteller mit dem KTM-Diagnosetool in die Grundstellung bringen. – Manschette zurückschieben.  – Kontermutter lösen.  – Gasbowdenzugspiel mit der Einstellschraube einstellen.  Vorgabe Gasbowdenzugspiel 3… 5 mm –...

  • Seite 155: Zündkurve An Die Kraftstoffqualität Anpassen

    MOTOR ABSTIMMEN Zündkurve an die Kraftstoffqualität anpassen 15.4 – Zündung ausschalten, dazu den Zündschlüssel in die Stellung OFF drehen. – Sitzbank abnehmen. ( S. 73) Zündkurve für niederoktanigen Kraftstoff aktivieren: Hinweis Motorschaden Schlechte Kraftstoffqualität schädigt den Motor. – Das Fahrzeug maximal eine Kraftstofftankfüllung lang mit Kraftstoff betreiben, der weniger als 95 Oktan (ROZ 95 / RON 95 / PON 91) aufweist.

  • Seite 156: Grundstellung Des Schalthebels Kontrollieren

    MOTOR ABSTIMMEN Grundstellung des Schalthebels kontrollieren 15.5 – In Fahrtposition auf das Fahrzeug setzen und den Abstand zwischen Stiefeloberkante  und Schalthebel ermitteln. Abstand Schalthebel zu Stiefeloberkante 10… 20 mm » Wenn der Abstand nicht mit der Vorgabe übereinstimmt: – Grundstellung des Schalthebels einstellen.
  • Seite 157 MOTOR ABSTIMMEN – Verzahnung von Schalthebel und Schaltwelle reinigen.  – Schalthebel in gewünschter Position auf die Schaltwelle stecken und Verzahnung in Eingriff bringen. Info Der Verstellbereich ist begrenzt. Der Schalthebel darf beim Schalten keine Bauteile des Fahrzeuges berühren. – Schraube montieren und festziehen.

  • Seite 158: Servicearbeiten Motor

    SERVICEARBEITEN MOTOR Motorölstand kontrollieren 16.1 Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage. –...

  • Seite 159: Motoröl Und Ölfilter Wechseln, Ölsiebe Reinigen

    SERVICEARBEITEN MOTOR Motoröl und Ölfilter wechseln, Ölsiebe reinigen 16.2 – Motoröl ablassen, Ölfilter wechseln und Ölsiebe reinigen. S. 157) – Motoröl einfüllen. S. 161) B00119-01 Motoröl ablassen, Ölfilter wechseln und Ölsiebe reinigen 16.3 Warnung Verbrühungsgefahr Motoröl bzw. Getriebeöl wird beim Betrieb des Motorrades sehr heiß. –...
  • Seite 160 SERVICEARBEITEN MOTOR – Geeignetes Gefäß unter dem Motor bereitstellen. – Ölablassschraube mit Magnet und Dichtring entfernen.  – Motoröl aus dem Motor vollständig ablaufen lassen. 700611-10 – Schrauben entfernen und Deckel abnehmen.   700610-10 – Ölsieb mit einer Zange aus dem Motorgehäuse ziehen. ...
  • Seite 161 SERVICEARBEITEN MOTOR – Geeignetes Gefäß unter dem Motor bereitstellen. – Ölablassschraube entfernen.  – Motoröl aus dem Öltank vollständig ablaufen lassen. – Schrauben entfernen und Ölleitung zur Seite schwenken.   700613-10 – Ölsieb aus dem Öltank ziehen.  700615-10 –...
  • Seite 162 SERVICEARBEITEN MOTOR – Ölfilter einsetzen.  – O-Ring des Ölfilterdeckels ölen. – Ölfilterdeckel montieren. Schrauben montieren und festziehen.  Vorgabe Restliche Schrauben Motor 6 Nm – Ölleitung positionieren. Verschraubung montieren und festziehen.  Vorgabe Mutter Ölleitung M16x1,5 25 Nm 700618-10 –...

  • Seite 163: Motoröl Einfüllen

    SERVICEARBEITEN MOTOR – Ölablassschraube mit Magnet und neuem Dichtring montieren und festziehen.  Vorgabe Ölablassschraube mit Magnet M22x1,5 35 Nm 700611-10 – Ölsieb mit der Markierung TOP nach oben in das Motorgehäuse schieben.  – Formring im Deckel auf Beschädigungen und korrekten Sitz kontrollieren. ...
  • Seite 164 SERVICEARBEITEN MOTOR – Die Ölmenge ist in zwei Arbeitsschritten einzufüllen. Motoröl 3,80 l Außentemperatur: Motoröl (SAE ≥ 0 °C 10W/50) S. 198) Außentemperatur: Motoröl (SAE < 0 °C 5W/40) S. 199) – Verschlussschraube entfernen und Motoröl bis zur oberen Markierung einfüllen.

  • Seite 165: Motoröl Nachfüllen

    SERVICEARBEITEN MOTOR Motoröl nachfüllen 16.5 Info Zu wenig Motoröl oder qualitativ minderwertiges Öl führt zu vorzeitigem Verschleiß des Motors. Der Motorölstand muss bei betriebswarmem Motor korrigiert werden. – Verschlussschraube entfernen und Motoröl bis zur oberen Markierung einfüllen.   Bedingung Außentemperatur: ≥...

  • Seite 166: Reinigung, Pflege

    REINIGUNG, PFLEGE Motorrad reinigen 17.1 Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Reinigen Sie das Fahrzeug nie mit einem Hochdruckreiniger oder einem starken Wasserstrahl. Der zu hohe Druck kann in elektrische Bauteile, Steckverbinder, Bowdenzüge, Lager usw. eindringen und Störungen verursachen bzw. zur Zerstörung dieser Teile führen. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden.
  • Seite 167 REINIGUNG, PFLEGE – Nachdem das Motorrad gründlich mit einem weichen Wasserstrahl abgespült wurde, sollte es mit Druckluft und einem Tuch getrocknet werden. Warnung Unfallgefahr Verminderte Bremswirkung durch nasse oder verschmutzte Brem- sen. – Verschmutzte oder nasse Bremsen vorsichtig sauber- bzw. trockenbremsen. –...

  • Seite 168: Konservierung Für Den Winterbetrieb

    REINIGUNG, PFLEGE Konservierung für den Winterbetrieb 17.2 Info Wird das Motorrad auch im Winter benutzt, muss mit Salzstreuung auf den Straßen gerechnet werden. Es müssen daher Vorkehrun- gen gegen das aggressive Streusalz getroffen werden. Wurde das Fahrzeug im Streusalz betrieben, ist es mit kaltem Wasser zu reinigen. Warmes Wasser würde die Salzwirkung verstär- ken.

  • Seite 169: Lagerung

    0… 35 °C direkte Sonneneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 72) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 71)

  • Seite 170: Inbetriebnahme Nach Der Lagerung

    LAGERUNG – Das Motorrad mit einer luftdurchlässigen Plane oder Decke abdecken. Info Luftundurchlässige Materialien sollten keinesfalls verwendet werden, da Feuch- tigkeit nicht entweichen kann und dadurch Korrosion entsteht. Es ist sehr schlecht, den Motor des stillgelegten Motorrades kurzzeitig laufen zu lassen. Da der Motor dabei nicht genügend warm wird, kondensiert der beim Verbrennungsvorgang entstehende Wasserdampf und bringt Ventile und Auspuff zum Rosten.

  • Seite 171: Fehlersuche

    – Motor dreht durch, springt aber nicht Kupplung der Kraftstoffschlauchver- Kupplung der Kraftstoffschlauchverbindung bindung nicht zusammengesteckt zusammenstecken. – Steckerverbinder des Kabelstranges Steckerverbindung reinigen und mit Kontakt- oxydiert spray behandeln. – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen.
  • Seite 172 Fehler Mögliche Ursache Maßnahme – Motor hat zu wenig Leistung Luftfilter stark verschmutzt Luftfilter wechseln. – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Zündkurve für niederoktanigen Kraft- Kraftstoff ab 95 Oktan tanken. stoff aktiviert – Steckerverbindung zusammenstecken. –...
  • Seite 173 Maßnahme – ABS‑Warnlampe leuchtet Raddrehzahl von Vorder- und Hinterrad Anhalten, Zündung ausschalten, erneut starten. stark abweichend – Fehlfunktion im ABS ABS-Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – hoher Ölverbrauch Motorölstand zu hoch Motorölstand kontrollieren. ( S. 156) – zu dünnflüssiges Motoröl (Viskosität) Motoröl und Ölfilter wechseln, Ölsiebe reini-...

  • Seite 174: Blinkcode Wegfahrsperre

    BLINKCODE WEGFAHRSPERRE Blinkcode Kontrolllampe Wegfahr- sperre 12 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 2x kurz Fehlersetzbedingung alle Zündschlüssel nicht aktiviert Blinkcode Kontrolllampe Wegfahr- sperre 13 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 3x kurz Fehlersetzbedingung Fehlfunktion Antenne EWS-Steuergerät Blinkcode Kontrolllampe Wegfahr- sperre 14 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 4x kurz...
  • Seite 175 BLINKCODE WEGFAHRSPERRE Blinkcode Kontrolllampe Wegfahr- sperre 21 Kontrolllampe Wegfahrsperre blinkt 2x kurz, 1 Sekunde Pause, 1x kurz Fehlersetzbedingung EWS-Steuergerät nicht aktiviert Blinkcode Kontrolllampe Wegfahr- sperre 31 Kontrolllampe Wegfahrsperre blinkt 3x kurz, 1 Sekunde Pause, 1x kurz Fehlersetzbedingung Fehlfunktion Verschlüsselungsanfrage vom EFI-Steuergerät zum EWS-Steuergerät Blinkcode Kontrolllampe Wegfahr- sperre 32 Kontrolllampe Wegfahrsperre blinkt 3x kurz, 1 Sekunde Pause, 2x kurz...

  • Seite 176: Blinkcode Motorsteuerung

    BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 02 FI Warnlampe (MIL) blinkt 2x kurz Fehlersetzbedingung Schaltkreis Impulsgeber - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 06 FI Warnlampe (MIL) blinkt 6x kurz Fehlersetzbedingung Drosselklappensensor Kreis A - Eingangssignal zu niedrig Drosselklappensensor Kreis A - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 07 FI Warnlampe (MIL) blinkt 7x kurz Fehlersetzbedingung...
  • Seite 177 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 12 FI Warnlampe (MIL) blinkt 1x lang, 2x kurz Fehlersetzbedingung Temperatursensor‑Kühlflüssigkeit - Eingangssignal zu niedrig Temperatursensor‑Kühlflüssigkeit - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 13 FI Warnlampe (MIL) blinkt 1x lang, 3x kurz Fehlersetzbedingung Temperatursensor‑Ansaugluft - Eingangssignal zu niedrig Temperatursensor‑Ansaugluft - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL)
  • Seite 178 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 18 FI Warnlampe (MIL) blinkt 1x lang, 8x kurz Fehlersetzbedingung Lambdasonde Zylinder 2, Sonde 1 - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 24 FI Warnlampe (MIL) blinkt 2x lang, 4x kurz Fehlersetzbedingung Spannungsversorgung - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 25 FI Warnlampe (MIL) blinkt 2x lang, 5x kurz Fehlersetzbedingung...
  • Seite 179 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 37 FI Warnlampe (MIL) blinkt 3x lang, 7x kurz Fehlersetzbedingung Zündspule 1, Zylinder 1 - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 38 FI Warnlampe (MIL) blinkt 3x lang, 8x kurz Fehlersetzbedingung Zündspule 1, Zylinder 2 - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 41 FI Warnlampe (MIL) blinkt 4x lang, 1x kurz Fehlersetzbedingung...
  • Seite 180 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 49 FI Warnlampe (MIL) blinkt 4x lang, 9x kurz Fehlersetzbedingung Drosselklappensteller Kreis A - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 50 FI Warnlampe (MIL) blinkt 5x lang Fehlersetzbedingung Drosselklappensteller Kreis B - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 54 FI Warnlampe (MIL) blinkt 5x lang, 4x kurz Fehlersetzbedingung...
  • Seite 181 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 81 FI Warnlampe (MIL) blinkt 8x lang, 1x kurz Fehlersetzbedingung Steuergerät Wegfahrsperre - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 91 FI Warnlampe (MIL) blinkt 9x lang, 1x kurz Fehlersetzbedingung Fehlfunktion CAN-Bus Kommunikation...

  • Seite 182: Technische Daten - Motor

    TECHNISCHE DATEN - MOTOR Bauart 2-Zylinder 4-Takt Otto-Motor, 75° V-Anordnung, flüssigkeitsge- kühlt Hubraum 999 cm³ 62,4 mm Bohrung 101 mm Verdichtung 11,5:1 Steuerung DOHC, 4 Ventile pro Zylinder, Antrieb über Kette Ventil - Durchmesser Auslass 33 mm Einlass 38 mm Ventilspiel Auslass bei: 20 °C 0,25…...

  • Seite 183: Füllmenge - Motoröl

    TECHNISCHE DATEN - MOTOR 4. Gang 20:27 5. Gang 24:27 6. Gang 27:26 Gemischaufbereitung elektronisch gesteuerte Kraftstoffeinspritzung Zündanlage kontaktlos gesteuerte vollelektronische Zündanlage mit digitaler Zündverstellung Generator 12 V, 450 W Zündkerze NGK LKAR8BI9 Elektrodenabstand Zündkerze 0,8 mm Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe Leerlaufdrehzahl 1.400…...

  • Seite 184: Technische Daten - Anzugsdrehmomente Motor

    TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR – Schlauchschelle Ansaugflansch 1,5 Nm ® Schraube Öldüse 6 Nm Loctite 243™ – Restliche Schrauben Motor 6 Nm ® Schraube Arretierhebel 6 Nm Loctite 243™ ® Schraube Gangerkennungssensor 3 Nm Loctite 243™ ® Schraube Lagersicherung 6 Nm Loctite 243™...
  • Seite 185 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR – Schraube Ventildeckel 10 Nm – Schraube Wasserpumpendeckel 10 Nm ® Schraube Wasserpumpenrad 10 Nm Loctite 243™ ® Unterdruckanschluss 2,5 Nm Loctite 243™ ® Verschlussschraube 5 Nm Loctite 243™ Unterdruckanschluss ® Öldüse M6x0,75 4 Nm Loctite 243™...
  • Seite 186 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR Mutter Zylinderkopf am Kettenschacht 1. Stufe geölt mit Motoröl 25 Nm 2. Stufe 38 Nm – Stiftschraube Zylinderkopf in Motorge- 20 Nm häuse – Verschlussschraube Kupplungsschmie- 15 Nm rung – Öldruckschalter M10x1 10 Nm – Schraube Pleuellager M10x1 1.
  • Seite 187 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR ® Mutter Kupplungsmitnehmer M22x1,5 130 Nm Loctite 243™ – Ölablassschraube mit Magnet M22x1,5 35 Nm – Schraube im Generatordeckel M24x1,5 8 Nm ® Mutter Primärrad M33LHx1,5 130 Nm Loctite 243™...

  • Seite 188: Technische Daten - Fahrgestell

    TECHNISCHE DATEN - FAHRGESTELL Rahmen Gitterrohrrahmen aus Chrom-Molybdän-Stahlrohren, pulverbe- schichtet Gabel WP Suspension Up Side Down 4860 ROMA PA Federbein WP Suspension 4618 BAVP DCC Federweg vorne 160 mm hinten 180 mm Bremsanlage vorne Doppelscheibenbremse mit radial verschraubten Vierkolben-Bremszangen, Bremsscheiben schwimmend gelagert hinten Einscheibenbremse mit Zweikolben-Bremszange, Bremsscheibe fest gelagert...

  • Seite 189: Lampenbestückung

    TECHNISCHE DATEN - FAHRGESTELL Sekundärübersetzung 17:41 Kette 5/8 x 5/16” X‑Ring Steuerkopfwinkel 65,6° Radstand 1.505 ±15 Sitzhöhe unbelastet 855 mm Bodenfreiheit unbelastet 195 mm Gewicht ohne Kraftstoff ca. 198 kg Höchstzulässige Achslast vorne 160 kg Höchstzulässige Achslast hinten 250 kg Höchstzulässiges Gesamtgewicht 400 kg Batterie...

  • Seite 190: Reifen

    Bereifung hinten 120/70 ZR 17 M/C 58W TL 180/55 ZR 17 M/C 73W TL Continental ContiSportAttack Continental ContiSportAttack Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com Füllmenge - Kraftstoff 24.3 Kraftstofftankinhalt gesamt ca. 19 l Superkraftstoff bleifrei (ROZ 95) ( S.

  • Seite 191: Technische Daten - Gabel

    TECHNISCHE DATEN - GABEL Gabelartikelnummer 14.18.7K.43 Gabel WP Suspension Up Side Down 4860 ROMA PA Druckstufendämpfung Komfort 25 Klicks Standard 20 Klicks Sport 15 Klicks volle Nutzlast 15 Klicks Zugstufendämpfung Komfort 25 Klicks Standard 20 Klicks Sport 15 Klicks volle Nutzlast 15 Klicks Federvorspannung - Preload Adjuster Komfort...
  • Seite 192 TECHNISCHE DATEN - GABEL Gabelöl pro Gabelbein 737 ml Gabelöl (SAE 5) ( S. 197)

  • Seite 193: Technische Daten - Federbein

    TECHNISCHE DATEN - FEDERBEIN Federbeinartikelnummer 15.18.7K.43 Federbein WP Suspension 4618 BAVP DCC Druckstufendämpfung Low Speed Komfort 25 Klicks Standard 20 Klicks Sport 15 Klicks volle Nutzlast 15 Klicks Druckstufendämpfung High Speed Komfort 2 Umdrehungen Standard 1,5 Umdrehungen Sport 1 Umdrehung volle Nutzlast 1 Umdrehung Zugstufendämpfung...
  • Seite 194 TECHNISCHE DATEN - FEDERBEIN Federlänge 200 mm Gasdruck 10 bar Einbaulänge 372 mm Stoßdämpferöl Stoßdämpferöl (SAE 2,5) (50180342S1) ( S. 199)

  • Seite 195: Technische Daten - Anzugsdrehmomente Fahrgestell

    TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Restliche Schrauben Fahrgestell EJOT Delta PT 50x12 1,2 Nm – Restliche Schrauben Fahrgestell EJOT PT K50x12 T20 1,2 Nm – Restliche Schrauben Fahrgestell EJOT PT K50x18 T20 2 Nm – Schraube Bremsleitungshalter EJOT PT K60x20 2 Nm –...
  • Seite 196 TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Schraube Halter an ABS‑Einheit 6 Nm – Schraube Kabelführung 2 Nm ® Schraube Kettengleitschutz 6 Nm Loctite 243™ – Schraube Kraftstoffhahn 6 Nm – Schraube Kraftstoffpumpe 6 Nm ® Schraube Magnethalter am Seitenstän- 6 Nm Loctite 243™...
  • Seite 197 TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Schraube Gabelschaftrohr 20 Nm – Schraube Haltegriff 20 Nm – Schraube Lenkerklemmbrücke 20 Nm ® Schraube Maskenträger 15 Nm Loctite 243™ ® Schraube Taschenträger 15 Nm Loctite 243™ ® Schraube Zündschloss Loctite 243™ (Einwegschraube) –...
  • Seite 198 TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL Mutter Schwingarmbolzen M19x1,5 130 Nm Gewinde gefettet – Schraube Steuerkopf M20x1,5 12 Nm Mutter Steckachse hinten M25x1,5 90 Nm Gewinde gefettet – Schraube Steckachse vorne M25x1,5 45 Nm...

  • Seite 199: Betriebsstoffe

    – Vorgabe – Verwenden Sie nur Bremsflüssigkeit, welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entspre- ® chenden Eigenschaften besitzt. KTM empfiehlt Castrol und Motorex Produkte. Lieferant Castrol – RESPONSE BRAKE FLUID SUPER DOT 4 ®...

  • Seite 200: Kühlflüssigkeit

    Kühlflüssigkeit Vorgabe – Nur geeignete Kühlflüssigkeit verwenden (auch in Ländern mit hohen Temperaturen). Bei minderwertigen Frostschutzmitteln kann es ® zu Korrosion und Schaumbildung kommen. KTM empfiehlt Motorex Produkte. Mischungsverhältnis Gefrierschutz: −25… −45 °C 50 % Korrosions-/Frostschutzmittel 50 % destilliertes Wasser Kühlflüssigkeit (gebrauchsfertig gemischt)

  • Seite 201: Superkraftstoff Bleifrei (Roz 95)

    – SAE ( S. 202) (SAE 5W/40) Vorgabe – Verwenden Sie nur Motoröle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechen- ® den Eigenschaften besitzen. KTM empfiehlt Motorex Produkte. vollsynthetisches Motoröl Lieferant ® Motorex –...

  • Seite 202: Hilfsstoffe

    HILFSSTOFFE Hochglanz-Politur für Lacke Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Moto Polish Kettenreinigungsmittel Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Chain Clean Kettenspray Onroad Vorgabe – ® KTM empfiehlt Motorex Produkte.
  • Seite 203 HILFSSTOFFE Motorradreiniger Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Moto Clean 900 Reinigungs- und Konservierungsmittel für Metall und Gummi Vorgabe – ® KTM empfiehlt Motorex Produkte. Lieferant ® Motorex – Protect & Shine Universal Ölspray Vorgabe –...

  • Seite 204: Normen

    NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Visko- sität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.

  • Seite 205: Indexverzeichnis

    INDEXVERZEICHNIS Bremsen ........52 INDEXVERZEICHNIS Bremsflüssigkeit Abbremsen .
  • Seite 206 INDEXVERZEICHNIS Fahrzeug Gasbowdenzugspiel beladen ........44 einstellen .
  • Seite 207 INDEXVERZEICHNIS Kontrolllampen ......26 Temperaturanzeige der Kühlflüssigkeit ....34 Kennzeichenbeleuchtung Temperatureinheit einstellen .
  • Seite 208 INDEXVERZEICHNIS Ölsiebe reinigen ........157 Maskenspoiler ausbauen ........77 einbauen .
  • Seite 209 INDEXVERZEICHNIS Service ........8 Typenschild .
  • Seite 210 *3211662de* 3211662de 01/2011 Foto: Mitterbauer KTM-Sportmotorcycle AG 5230 Mattighofen/Österreich http://www.ktm.com...

Diese Anleitung auch für:
