5.0 Aufstellung und Montage
5.1 Auspacken
Trennen Sie die Maschinenteile vom
Verpackungsmaterial. Überprüfen Sie alle Teile
anhand von Abschnitt 5.2, Kartoninhalt, und stellen
Sie sicher, dass alle Artikel vorhanden sind, bevor
Sie Verpackungsmaterial entsorgen. (Überprüfen
Sie zuerst, welche Teile eventuell bereits montiert
sind).
5.2 Kartoninhalt
Siehe Abb. 5-1.
1 ea
Schleifer (nicht abgebildet)
1 ea
Staubschlauch mit T-Stück (nicht
abgebildet)
Funkenschutz – Links (A)
1 ea
2 ea
Feststellknopf (B)
Funkenschutz – Rechts (A)
1 ea
1 ea
Sichtschutzhalterung - Links (D)
2 ea
Unterlegscheibe, flach, 6,35mm (E)
1 ea
Sichtschutzhalterung - Rechts (F)
2 ea
Sichtschutzschild (G)
4 ea
Flachrundkopfschraube, 4,7625x12,70mm (H)
4 ea
Sechskantschraube, 9,525 x 19,05mm (J)
4 ea
Sechskantschraube, 9,525 x 12,70mm (K)
8 ea
Unterlegscheibe, flach, 9,525mm (L)
Werkzeugauflage – Links (M)
1 ea
Werkzeugauflage – Rechts (N)
1 ea
2 ea
Sichtschutz (O)
1 ea
Scheibenabrichter (P)
5.3 Montagewerkzeug
Kreuzschlitzschraubendreher (Phillips)
14 mm (oder verstellbarer) Schraubenschlüssel
Beim Schleifbock IBG-8VS werden lediglich der
Sichtschutz und die Werkzeugauflagen montiert.
Wenn der Schleifbock auf eine Werkbank oder ein
Gestell montiert werden soll, benötigen Sie eventuell
anderes Werkzeug. Schließen Sie den Schleifbock
zu Ihrer Sicherheit erst nach abgeschlossener
Montage und Justierungen ans Stromnetz an.
Vergewissern Sie sich, dass der
Schleifbock abgesteckt ist und der Netzschalter
auf AUS steht. Schließen Sie den Schleifbock
erst dann an die Stromversorgung an, wenn er
auf Transportschäden untersucht, vollständig
montiert und an seinen endgültigen Standort
gebracht
wurde.
Nichtbeachtung
schweren Verletzungen führen!
Betreiben
Schleifbock
niemals
Schutzvorrichtungen
einwandfreiem Zustand. Nichtbeachtung kann zu
schweren Verletzungen führen!
kann
zu
Sie
diesen
ohne
alle
und
Schilde
in
Verschlissene oder beschädigte
Scheiben können brechen und schwere Schäden
an
dem
Schleifbock
Verletzungen
des
Überprüfen Sie die Scheiben regelmäßig auf
Beschädigungen.

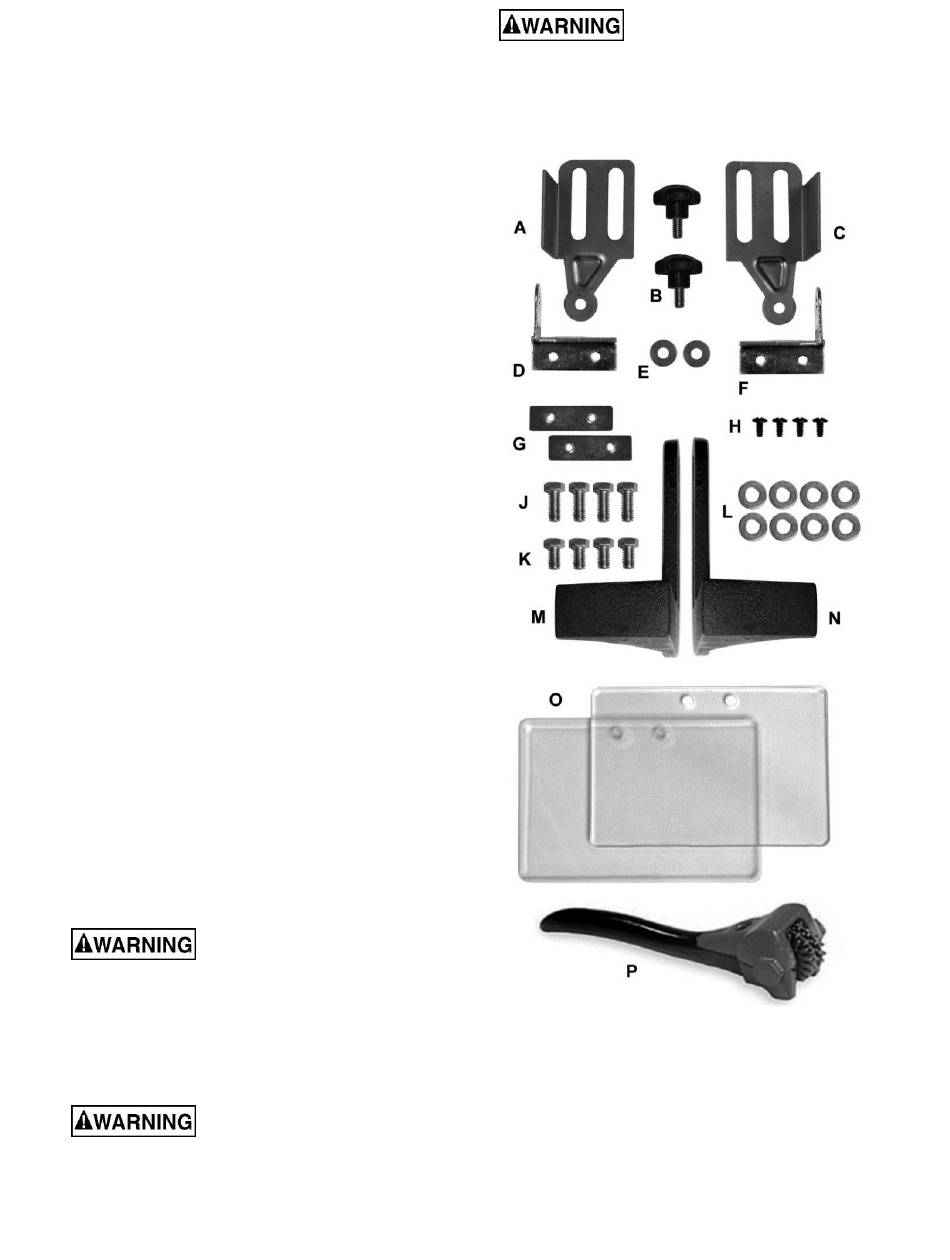

Abb. 5-1: Kartoninhalt
5.4 Schleifbock sichern
Um zu verhindern, dass sich die Maschine während
des Betriebs bewegt, sollte sie sicher an einer
Arbeitsfläche oder einem Schleifständer montiert
werden. Befestigungselemente für die Montage sind
nicht im Lieferumfang des Schleifbocks enthalten.
1.
Richten Sie die Befestigungsbohrungen an dem
Schleifbock mit vorgebohrten Bohrungen in
9
und/oder
schwere
Bedieners
verursachen.
