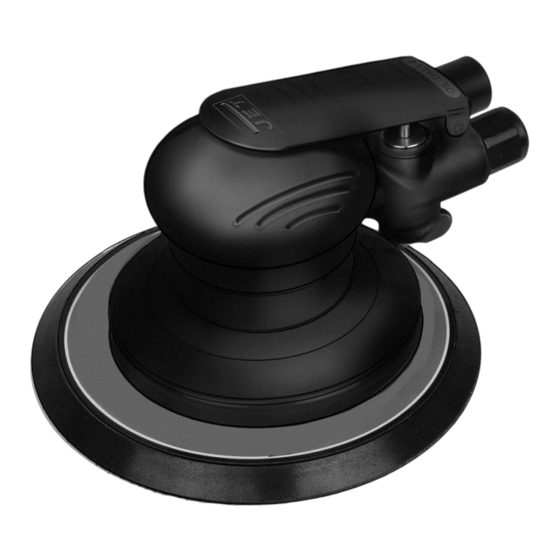

- Seite 1 Druckluft- Exzenterschleifer JAT-731-EU Bedienungsanleitung und Teileliste JAT-731-EU Ausgabe 2 (EU) 02/2016...
- Seite 2 CE-Konformitätserklärung Déclaration de conformité CE Produkt / Produit: Exzenter-Schleifer Ponceuse excentrique JAT-731-EU Marke / Marque: JET TOOLS Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes...
- Seite 3 JET TOOLS...
-
Seite 4: Sicherheitshinweise
Das Werkzeug nicht modifizieren. bestimmungsgemäß en Gebrauch gedacht. Sollte sie Die Bedienung dieses Werkzeugs unter Einfluss von für andere Zwecke eingesetzt werden, lehnt JET Drogen, Alkohol oder Medikamenten ist untersagt. TOOLS jegliche ausdrückliche oder stillschweigende Eine angenehme Körperhaltung mit ausreichender Gewährleistung ab und hält sich schadlos von... - Seite 5 Der Bediener muss sich mit den wie folgt gekennzeichneten Sicherheitshinweisen in diesem Handbuch vertraut machen. WARNUNG Bei Missachtung so gekennzeichneter Sicherheitsvorschriften besteht die Gefahr ernster Verletzungen, u.U. mit tö dlichem Ausgang. VORSICHT Bei Missachtung so gekennzeichneter Sicherheitsvorschriften besteht die Gefahr von kleineren Verletzungen und/oder möglichen Maschinenschäden. JET TOOLS...
-
Seite 6: Informationen Zum Vorliegenden Handbuch
Informationen zum vorliegenden Handbuch Das vorliegende Handbuch wird von JPW (TOOL) AG bereitgestellt und behandelt den sicheren Betrieb sowie die Wartungsvorgänge für die druckluftbetriebenen Exzenterschleifer der Modelle JAT-731-EU von JET TOOLS. Das Handbuch enthält Anweisungen zu Sicherheitsmaß nahmen, allgemeinen Vorgängen, Wartungsvorgängen und Teilelisten. -
Seite 7: Werkzeugspezifikationen
Werkzeugspezifikationen Modellnummer JAT-731-EU 150 mm, rund Pad-Größ e 5 mm Schwingkreisdurchmesser 221 W Pferdestärken 5/16”-24 UNF Spindelgewinde 12.000 U/min Leerlaufdrehzahl 85 L/MIN Durchschnittlicher Luftverbrauch Lufteinlass 1/4" NPT Innendurchmesser 3/8" Druckluftschlauch 6.2 bar Benötigter Luftdruck 5.2 m/s Vibrationswert 76 dB(A) Schalldruckpegel Veränderliche Drehzahl... -
Seite 8: Einrichtung Und Montage
Schnellwechselkupplungen weiterer Einrichtung und Montage Entfernung zum Werkzeug anbringen. Fehlende Teile sowie jede Art von Beschädigung ist Das Werkzeug mit Fingern und Handfläche ® TOOLS -Vertriebshändler umgehend greifen; dabei auf den Drosselgriff drücken. Vor dem Platzieren auf dem Werkstück warten, bis mitzuteilen. -
Seite 9: Allgemeine Informationen Zum Druckluftwerkzeug
Arbeitsbereich gut erreicht werden kann. Eine Werkzeugdruck übermäß ige Schlauchlänge führt JET TOOLS-Druckluftwerkzeuge arbeiten mit einem Druckverlust. bei Betrieb am Werkzeug gemessenen Luftdruck von Sicherstellen, dass der Druckluftkompressor saubere, trockene Luft mit dem für das 4.8 bis 6.9 bar. Sofern nicht anders angegeben, den das Werkzeug auf 6.2 bar einstellen. - Seite 10 Geben Sie das Schmierung Werkzeug nach Verstreichen Leichtöl Rostschutzkomponente Brauchbarkeitsdauer bitte einer dafür beispielsweise SAE #10 verwenden. Viele JET vorgesehenen Sammelstelle ab. TOOLS-Druckluftwerkzeuge verfügen über integrierte Ö lvorratsbehälter, die stets gefüllt sein sollten, sofern keine zwischengeschalteten Schmiervorrichtungen verwendet werden.
- Seite 11 Fehlersuche bei Exzenterschleifern der Modelle JAT-731-EU Das Zerlegen des Werkzeugs muss von dafür qualifiziertem Wartungspersonal durchgeführt werden. Problem Mögliche Ursache Abhilfe Werkzeug startet nicht. Druckluftventil geschlossen Ventil öffnen; Hindernisse entfernen. oder versperrt. Schmutz oder Werkzeug mit Gummilösungsmittel spülen. Gummiablagerungen von den Ist das Problem nicht behoben, zerlegen, Bauteilen entfernen.
- Seite 12 Ersatzteile Die Ersatzteile sind auf den folgenden Seiten aufgelistet.
- Seite 13 JAT-731-EU, 6"-Exzenterschleifer – Explosionszeichnung JET TOOLS...
- Seite 14 JAT-731-EU, 6"-Exzenterschleifer – Teileliste Index Teile-Nr. Beschreibung Index Teile-Nr. Beschreibung JAT730-01 Gehäuse JAT730-23 O-Ring 5x2 JAT730-02 Federstift 3x40L JAT730-24 Sicherungsring JAT730-03 Lufteinlass JAT730-25 Griffhut JAT730-04 Drosselhebel JAT730-26 Kragen JAT730-05 Welle JAT730-27 Kugellager 6001ZZ JAT730-06 Buchse JAT730-28 Unterlegscheibe JAT730-07 O-Ring 10,7x1,5...
- Seite 15 JET TOOLS...
