Um die Datei herunterzuladen, ist das Piktogramm der Datei
anzuklicken, dagegen, um die Datei zu löschen, ist das Symbol des
Korbes neben dem Piktogramm der Datei anzuklicken.

5.6.3.5 Logische Alarme

Das Messgerät PCE-HT 420 ist mit 2 logischen
Alarmausgängen ausgestattet. Jeder der Alarme kann in einem von 6
Modi betrieben werden. Auf Bild 17 wurde der Alarmbetrieb in
Modi n-on, n-off, on, off dargestellt. Zwei weitere Modi: h-on und h-
off bedeuten entsprechend immer eingeschaltet und immer
ausgeschaltet. Diese Modi sind für die manuelle Simulation der
Alarmzustände bestimmt.

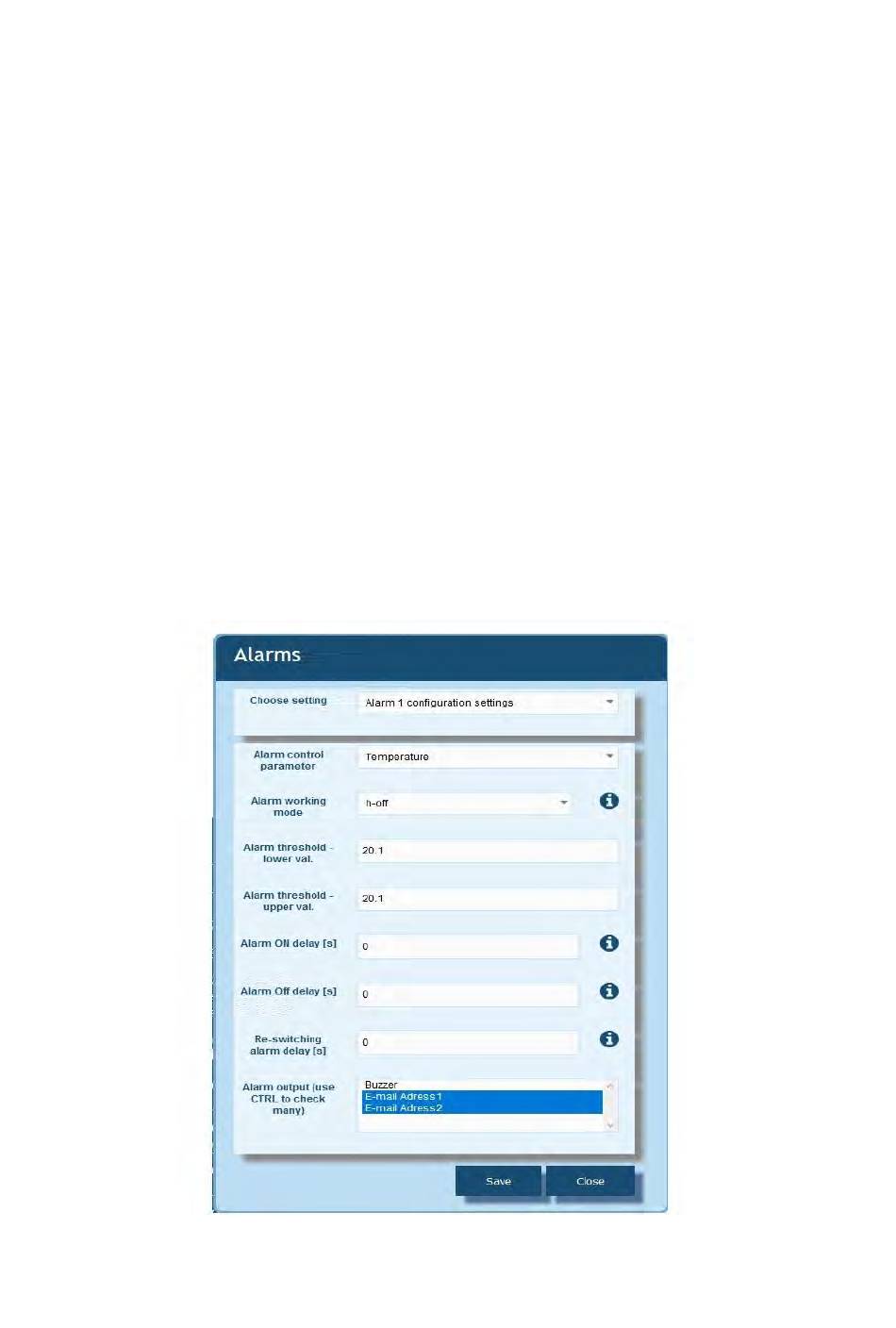

Bild 16. Ansicht des Alarmkonfigurationsfensters
