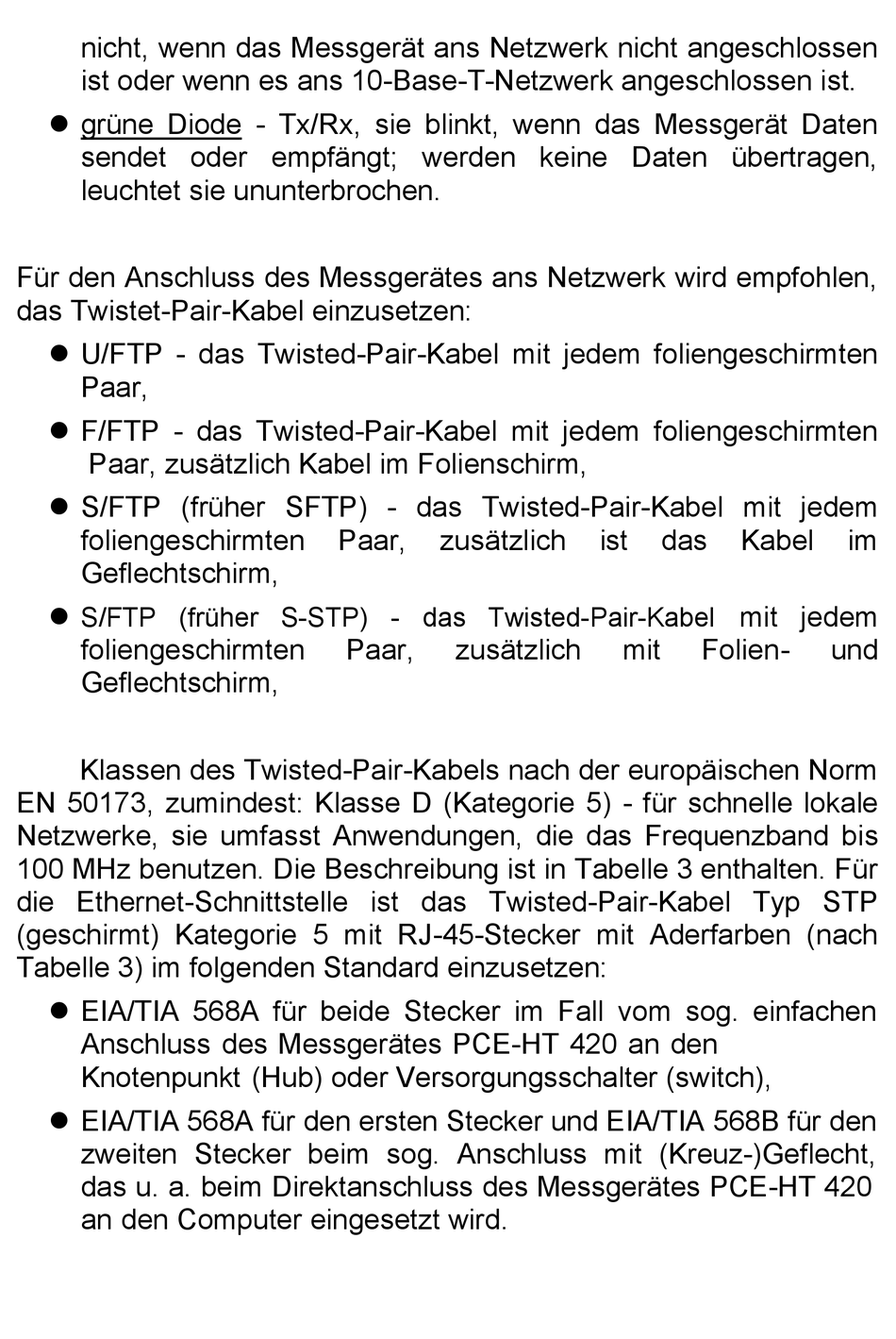

PCE Instruments PCE-HT 420 Bedienungsanleitung Seite 17

nicht, wenn das Messgerät ans Netzwerk nicht angeschlossen
ist oder wenn es ans 10-Base-T-Netzwerk angeschlossen ist.
 grüne Diode - Tx/Rx, sie blinkt, wenn das Messgerät Daten
sendet oder empfängt; werden keine Daten übertragen,
leuchtet sie ununterbrochen.
Für den Anschluss des Messgerätes ans Netzwerk wird empfohlen,
das Twistet-Pair-Kabel einzusetzen:
 U/FTP - das Twisted-Pair-Kabel mit jedem foliengeschirmten
Paar,
 F/FTP - das Twisted-Pair-Kabel mit jedem foliengeschirmten
Paar, zusätzlich Kabel im Folienschirm,
 S/FTP (früher SFTP) - das Twisted-Pair-Kabel mit jedem
foliengeschirmten
Geflechtschirm,
S/FTP (früher S-STP) - das Twisted-Pair-Kabel

foliengeschirmten
Geflechtschirm,
Klassen des Twisted-Pair-Kabels nach der europäischen Norm
EN 50173, zumindest: Klasse D (Kategorie 5) - für schnelle lokale
Netzwerke, sie umfasst Anwendungen, die das Frequenzband bis
100 MHz benutzen. Die Beschreibung ist in Tabelle 3 enthalten. Für
die Ethernet-Schnittstelle ist das Twisted-Pair-Kabel Typ STP
(geschirmt) Kategorie 5 mit RJ-45-Stecker mit Aderfarben (nach
Tabelle 3) im folgenden Standard einzusetzen:
 EIA/TIA 568A für beide Stecker im Fall vom sog. einfachen
Anschluss des Messgerätes PCE-HT 420 an den
Knotenpunkt (Hub) oder Versorgungsschalter (switch),
 EIA/TIA 568A für den ersten Stecker und EIA/TIA 568B für den
zweiten Stecker beim sog. Anschluss mit (Kreuz-)Geflecht,
das u. a. beim Direktanschluss des Messgerätes PCE-HT 420
an den Computer eingesetzt wird.
Paar, zusätzlich
Paar, zusätzlich
ist das Kabel
mit jedem
mit Folien-
im
und
