2.3.1 WECHSELN DER ABGASANSCHLUSSRICHTUNG
Der Kaminofen ist bei Auslieferung für den Abgasanschluss nach oben vor
bereitet. Je nach Modell kann die Abgasanschlussposition nach hinten, zur
Seite oder über Eck geändert werden. Bei Änderung der Abgasanschluss
position sind folgende Montageschritte auszuführen:
Wechseln der Abgasanschlussrichtung von oben nach hinten am
Beispiel Senso S
Montage von oben nach hinten

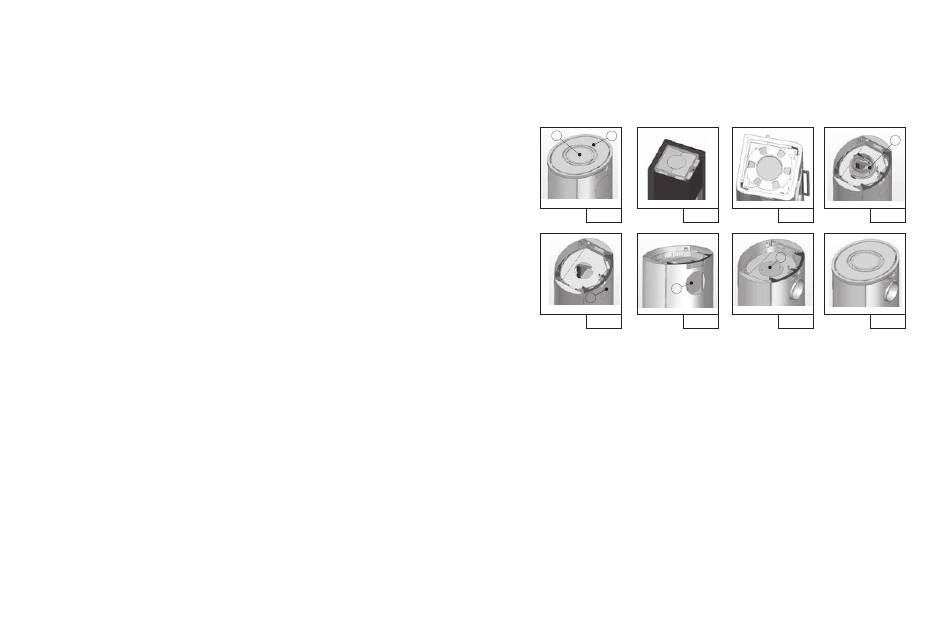

Nehmen Sie die Topplatte (A) (Abb. 1) des Kaminofens vorsichtig ab und
legen diese an einem geschützten Platz ab. Achten Sie beim Abnehmen
B
A
der Topplatte darauf, dass der aufgelegte Blinddeckel (B) (Abb. 1) nicht
herunterfällt und beschädigt wird. Je nach Modell ist die Topplatte des
Kaminofens entweder nach oben zu entnehmen oder muss vorab durch
Parallelverschiebung zur Vorderseite entsichert werden (Modellreihe Stovo).
Bei Kaminöfen mit aufgesetzten Speichersteinen (z.B. Cubo/Piko M (Abb.
2)) oder einer Konvektionsluftregelung (Abb. 3) sind diese Komponenten zu
entnehmen („2.3.6 Montage der Speichersteine on top" auf Seite 18).
E
Nach Abnehmen der Topplatte wird der am Ofenkorpus angeschraubte
Abgasanschlussstutzen (C) (Abb. 4) sichtbar. Demontieren Sie diesen durch
Lösen der innenliegenden Sechskantschrauben (SW 13). Nun entfernen
Sie den Blinddeckel (D) (Abb. 5) am rückseitigen Verkleidungsblech zur
Durchführung des Abgasrohrs. Je nach Modell muss hierzu die Perforierung
durchbrochen oder 2 Befestigungsschrauben gelöst werden.
Der nun sichtbare Blinddeckel (E) (Abb. 6) muss anhand der innenliegenden
Verschraubungen (SW13) gelöst werden und gegen den vorab demontierten
Abgasstutzen (C) (Abb. 4) getauscht werden. Den demontierten Blinddeckel
(E) bringen Sie am oberen Abgasabgang an, um diesen zu verschließen
(Abb. 7) (Verschraubung SW13).
B
E
C
D 8
Vergewissern Sie sich, dass die Dichtungselemente unter dem Blinddeckel
und dem Abgasstutzen korrekt positioniert sind und einen dichten Abschluss
garantieren. Nach dem Verschrauben die optionalen Speicherelemente und
Konvektionsluftschieber in umgekehrter Reihenfolge einbauen und die Ver
kleidungselemente aufsetzen (Abb. 8).
B
A
B
A
B
A
B
A
B
A
A
B
Abb. 1
C
E
E
E
E
E
E
E
C
C
D
Abb. 5
Hinweis: Die Montageschritte können je nach Kaminofenmodell unter
schiedlich sein.
Besondere Hinweise zum Modell Piko H
Das Model Piko H
0 bietet zur seitlichen und oberseitigen Abgasführung
2
zudem die Möglichkeit die Verbindungsleitung über Eck anzuschließen. Wird
bereits in der Planungsphase die Aufstellsituation des Kaminofens Piko H
festgelegt, besteht die Möglichkeit den Kaminofen mit passend vormontier
ten Abgasstutzen ab Werk zu bestellen.
Muss die Ausrichtung des Abgasstutzen vor Ort geändert werden gehen Sie
bitte wie folgt vor:
Montage von oben nach hinten/seitlich
Der Abgasstutzen kann nach hinten in drei verschiedenen Positionen ange
schlossen werden:
A
C
C
Abb. 2
Abb. 3
E
E
E
E
E
E
C
C
C
C
C
Abb. 6
Abb. 7
0
2
C
C
C
C
D
D
D
D
D
D
Abb. 4
E
Abb. 8
O
2
