Beispielkonfiguration mit EP1122 2-Port-EtherCAT - Abzweig
Bei dem Einsatz eines EP1122 ist die Zählrichtung zu beachten, sie ist vergleichbar mit der EK1122. Ist am
EP1122 der EtherCAT - Abzweig 1 angeschlossen, so wird der EtherCAT Frame als erstes hier weiter
geschickt (1), ist der Abzweig 1 nicht angeschlossen wird der Frame auf Abzweig 2 verschickt (2), erst
danach wird mit dem EC-Bus auf der rechten Seite fortgefahren (3).

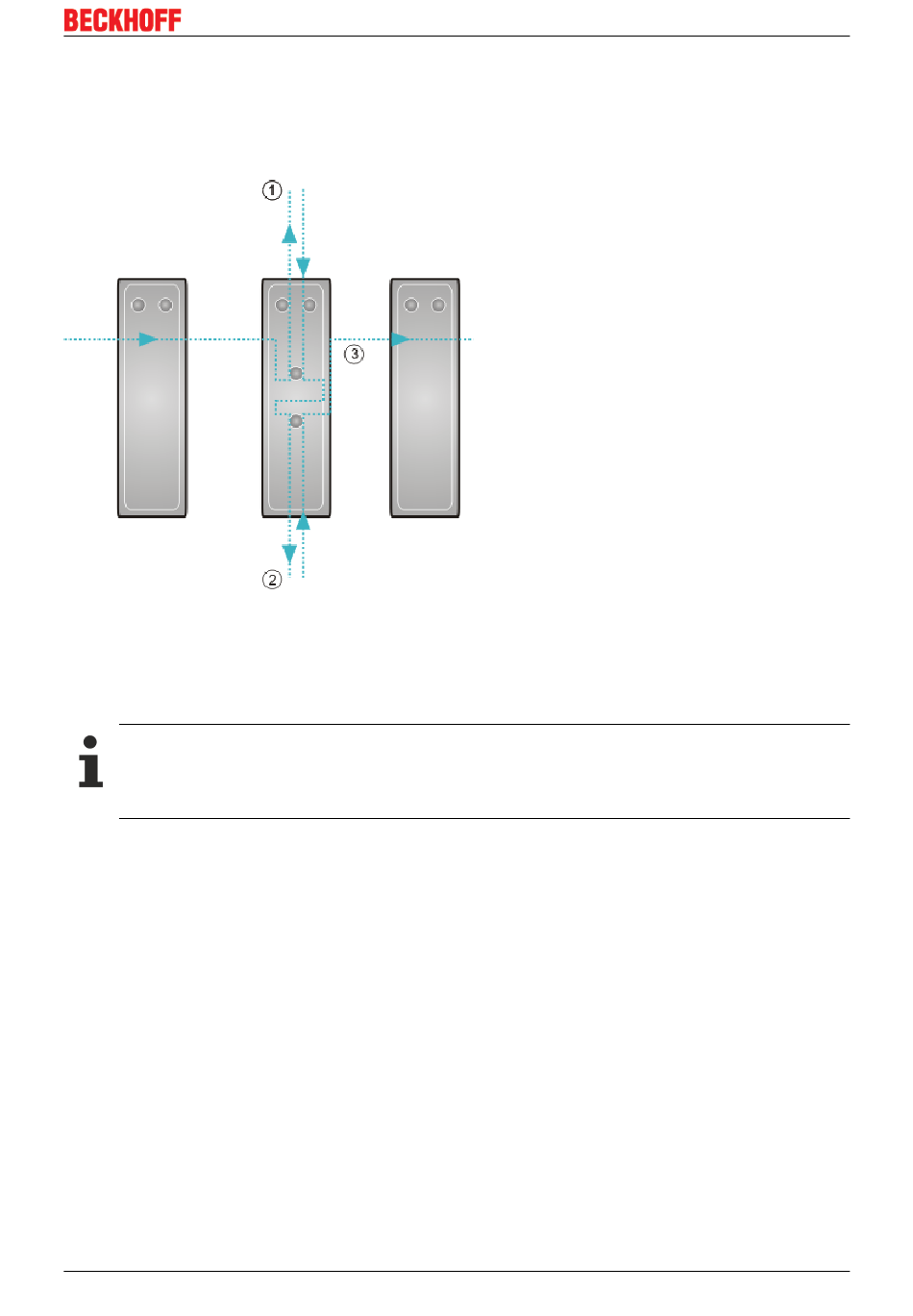

Abb. 24: Beispielkonfiguration mit EP1122 2-Port-EtherCAT - Abzweig
Werden beide Abzweige nicht genutzt, so werden Abzweig 1 und 2 quasi kurzgeschlossen und der EC-
Frame geht direkt aus der Klemme rechts weiter.
Es ist zu beachten, dass im Profinet Controller die Module in Richtung des EtherCAT Frames eingetragen
werden.
Konnektierung im laufenden Betrieb
Sie können die EP1122 und EK1122 nicht für Hot-Swap verwenden sowie ein "connect" und "dis-
connect" im laufenden Betrieb. Die EP1122 und EK1122 eigenen sich im Zusammenspiel mit dem
EK Koppler nur als Topologie Erweiterung (Stern).
