IM34-11-Ci/IM34-11Ex-Ci... /IM34-12Ex-CRi
Montage und Installation (Fig. 3)
Die angeschlossenen Betriebsmittel (Ni100/Pt100, Thermoelement) müssen
die Voraussetzung zum Einsatz im explosionsgefährdeten Bereich erfüllen
(EN 60079-14).
Das Gerät ist aufschnappbar auf Hutschiene (EN 60715) oder aufschraubbar
auf Montageplatte. Geräte gleichen Typs können direkt aneinander gesetzt
werden.
Sorgen Sie für eine ausreichende Wärmeabfuhr.
Führen Sie die Montage und Installation den gültigen Vorschriften entspre-
chend durch. Dafür sind Sie als Betreiber verantwortlich.
Die abziehbaren Klemmenblöcke sind codiert und können nur auf den
vorgesehenen Sockel gesteckt werden. Die Codierung darf nicht verändert
oder beschädigt werden.
Schützen Sie das Gerät ausreichend gegen Staub, Schmutz, Feuchtigkeit
und andere Umwelteinflüsse. Auch gegen energiereiche Strahlung, Risiken
mechanischer Beschädigung, unbefugter Veränderung und zufälliger Berüh-
rung müssen Vorkehrungen getroffen werden.
Die Geräte erfüllen ausschließlich die EMV-Anforderungen für den industriel-
len Bereich und sind nicht zum Einsatz in Wohngebieten geeignet.
Besondere Bedingungen für den Einsatz in Zone 2
Bei Einbau in Zone 2 muss das Gerät in ein Gehäuse nach EN 60079-15 mit
einer Schutzart mindestens IP54 nach IEC/EN 60529 montiert werden.
Bei Einbau in Zone 2 ist das Benutzen der Schalter sowie das Verbinden
und Trennen der Anschlüsse von nicht energiebegrenzten Stromkreisen
unter Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorliegt.
Für den Versorgungsstromkreis sind externe Maßnahmen zu treffen, die ver-
hindern, dass die Bemessungsspannung durch vorübergehende Störungen
um mehr als 40 % überschritten wird.
Bei der Verdrahtung mit Litzendrähten sind die Drahtenden unbedingt mit
Aderendhülsen fest zu fixieren.

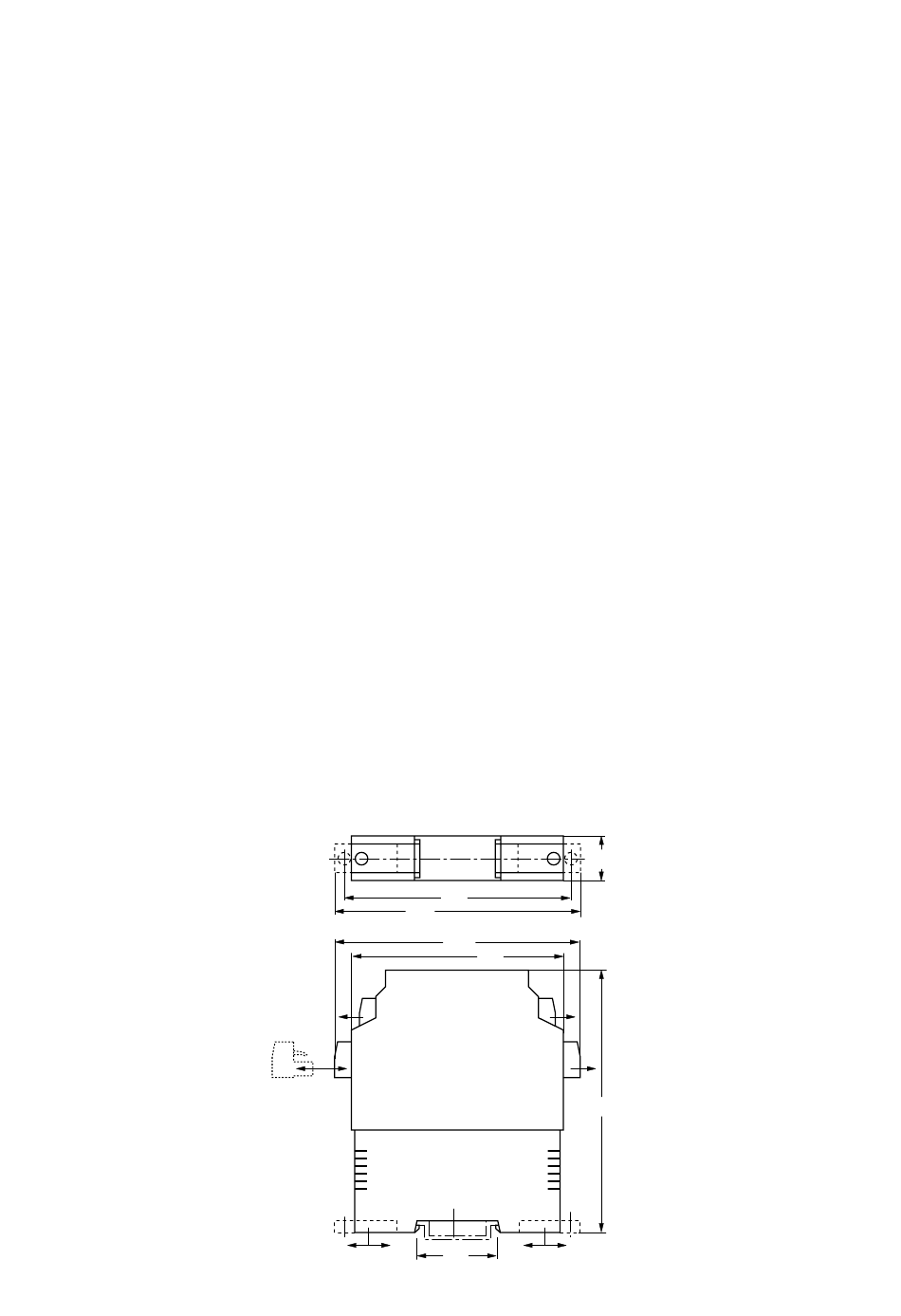

Fig. 3
4 / 12
Mounting and installation (Fig. 3)
The connected apparatus (Ni100/Pt100, thermoelement) must meet the
requirements for use in explosion hazardous areas (EN 60079-14).
The device is suited for snap-on clamps for hat rail mounting (EN 60715)
or for screw panel mounting. Devices of the same type may be mounted
directly next to each other.
It must be ensured that heat is conducted away from the device.
Mounting and installation must be carried out in accordance with the ap-
plicable regulations. The operator is responsible for compliance with the
regulations.
The removeable terminal blocks are coded and may only be plugged into the
designated sockets. The coding system may not be altered or damaged.
The device must be protected against dust, dirt, moisture and other envi-
ronmental influences as well as against strong electro-magnetic emissions.
It should also be protected against the risks of mechanical damaging, unau-
thorised access and incidental contact.
The devices only meet the EMC requirements for industrial areas and are not
suitable for use in residential areas.
Special conditions for application in zone 2
For installation in zone 2, the device must be mounted in an EN 60079-15
compliant and at least IP54 rated housing acc. to IEC/EN 60529.
With mounting in zone 2 the operation of the switches as well as the con-
necting and disconnecting of energised non energy limited circuits is only
permitted in non-explosive atmosphere.
For the supply circuit arrangements have to be taken externally, that the
rated voltage is exceeded not more than 40 % by transient disturbances.
When wiring the leads, it must be ensured that the ends are firmly fixed with
sleeves.
92
100
104
89
EN 60715-TH35
ø 4,5
35
18
110
