IM34-11-Ci/IM34-11Ex-Ci... /IM34-12Ex-CRi
Montage et installation (Fig. 3)
Les matériels électriques (Ni100/Pt100, thermocouple) raccordés doivent
remplir les exigences pour le fonctionnement dans la zone explosible
(EN 60079-14).
L'appareil est encliquetable sur rail symétrique (EN 60715) ou peut être
monté sur panneaux.
Les appareils du même type peuvent être montés directement l'un à côté
de l'autre. Une évacuation suffisante de la chaleur est nécessaire.
Le montage et l'installation doivent être effectués conformément aux pres-
criptions locales valables, dont le respect est la responsabilité de l'exploitant.
Les blocs de bornes débrochables sont codés et peuvent seulement être
enfichés sur le socle prévu. Il n'est pas permis de modifier ou d'endommager
le codage.
L'appareil doit être suffisamment protégé contre les poussières, la pollution,
l'humidité et les autres influences d'environnement, ainsi que contre le
rayonnement fort, les risques de dommages mécaniques, la modification
non-autorisée et les contacts accidentels.
Les appareils répondent exclusivement aux exigences de la directive EMC
pour le secteur industriel et ne sont pas destinés à être mis en oeuvre dans
les zones d'habitation.
Conditions particulières en cas d'utilisation en zone 2
En cas de montage en zone 2, l'appareil doit être monté dans un boîtier sui-
vant EN 60079-15 ayant un mode de protection d'au moins IP54 suivant
IEC/EN 60529.
En cas de montage en Zone 2, l'utilisation des interrupteurs ainsi que la
connexion et la séparation sous tension des raccordements de circuits de cou-
rant sans limitation d' é nergie est uniquement autorisée en cas d'absence d'une
atmosphère explosible.
Des mesures externes pour le circuit d'alimen-tation doivent être prises, qui
empêchent que la tension nominale est dépassée plus de 40 % suite à des
interférences temporaires.
Lors du câblage avec des fils torsadés, les extrémités de fil doivent être fixées
absolument par des cosses.

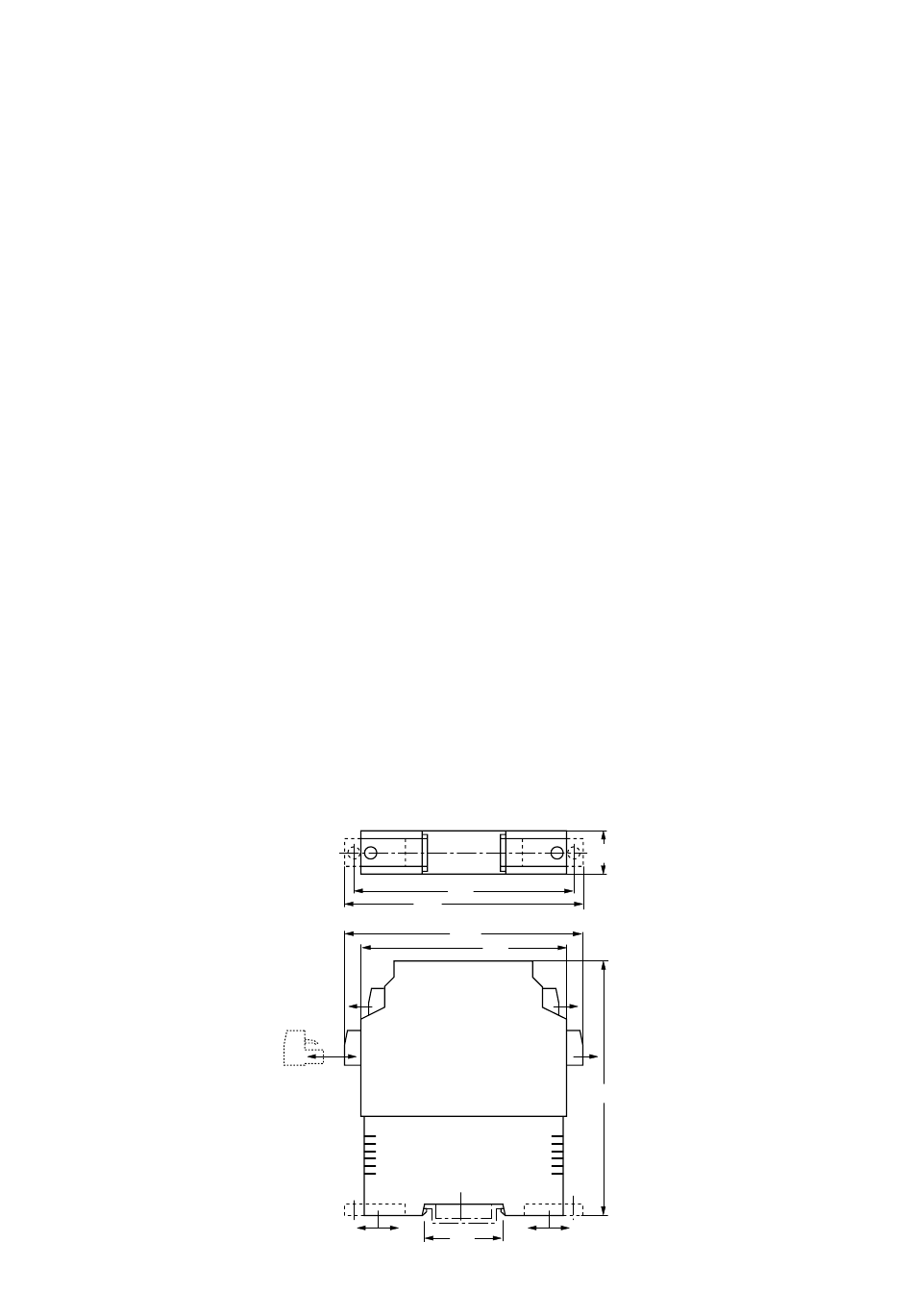

Fig. 3
10 / 12
Montagem e instalação (Fig. 3)
O instrumento conectado (Ni100/Pt100, termoelementos) deve atender
os requisitos para uso em áreas com risco de explosão (EN/ABNT NBR IEC
60079-14).
O dispositivo é adequado para montagem em trilho EN/ABNT NBR IEC
60715) ou para montagem com parafuso em painel.
Dispositivos do mesmo tipo podem ser montados diretamente lado a lado.
Deve ser garantido que o calor seja conduzido para fora do dispositivo.
A montagem e a instalação devem ser realizadas de acordo com os regula-
mentos aplicáveis. O operador é responsável por isto.
Os blocos de terminais removíveis são codificados e só podem ser plugados
nos soquetes designados. O sistema de codificação não pode ser alterado
ou danificado.
O dispositivo deve ser protegido contra poeira, sujeira, umidade e outras in-
fluências do ambiente, bem como contra fortes emissões eletromagnéticas.
Também deve ser protegido contra os riscos por danos mecânicos, acesso
não autorizado e contato acidental.
Os dispositivos atendem apenas às exigências da EMC para áreas industriais
e não são adequados para uso em áreas residenciais.
Condições especiais para instalação na zona 2
Para instalação na zona 2, o dispositivo deve ser instalado em uma estrutura
que está em conformidade com os requisitos do EN/ABNT NBR IEC 60079-15
com um mínimo grau de proteção de IP54 de acordo com
EN/ABNT NBR IEC 60529.
Com montagem na zona 2 a operação das chaves, bem como a conexão e a
desconexão dos circuitos limitados energizados, só é permitida em atmosfe-
ra não explosiva.
Para que os arranjos do circuito de alimentação sejam realizados exter-
namente, a tensão nominal não pode ser excedida mais do que 40 % por
perturbações transitórias.
Para a ligação dos condutores deve-se verificar se as pontas dos fios estão
protegidas por isoladores de terminal.
