turck IM1-22Ex-R/24VDC Kurzbeschreibung

DE / EN .................................. Seite/page 1...4
FR / PT ............................... Page/página 5...8

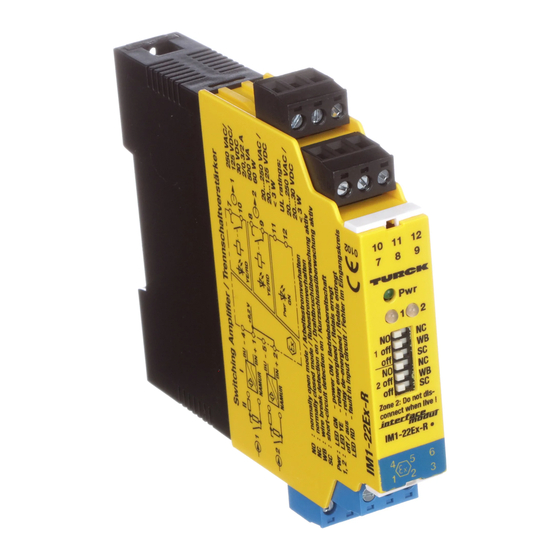

Trennschaltverstärker
IM1-22Ex-R/24VDC /...230VAC
IM12-22Ex-R/24VDC /...230VAC
Gerätekurzbeschreibung
• Galvanisch getrennte Übertragung von binären Schaltzuständen
•
Eigensichere Eingangskreise zum Anschluss von Sensoren nach
EN 60947-5-6 (NAMUR) oder mechanischen Schaltern, die sich im Ex-
Bereich befinden dürfen
•
Zweikanalige Geräte
•
Kanalweise einstellbare Wirkungsrichtung
• Abziehbare Klemmenblöcke
•
Ausgangskreise: je Ausgang ein Relais als Schließer
IM12-22Ex-R...
• Keine Eingangskreisüberwachung
•
Signalvervielfältigung einstellbar
IM1-22Ex-R...
•
Kanalweise Aktivierung einer Eingangskreisüberwachung auf Draht-
bruch und/oder Kurzschluss
LED-Anzeigen (Fig. 1 + 2)
Pwr grün Betriebsbereitschaft
1, 2 kanalweise Zustandsanzeige:
gelb Relais angezogen
aus Relais abgefallen
rot nur bei IM1-22Ex-R...:
Fehler im Eingangskreis erkannt – Relais abgefallen
Klemmenbelegung (Fig. 1 + 2)
1, 4 eigensicherer Eingangskreis Kanal 1
2, 5 eigensicherer Eingangskreis Kanal 2
7, 10 Ausgangskreis Kanal 1
8, 9 Ausgangskreis Kanal 2
11, 12 Betriebsspannungsanschluss gemäß seitlicher Gehäusebedruckung
Anschluss durch Flachklemmen mit selbstabhebenden Andruckscheiben,
Anschlussquerschnitt ≤ 1 × 2,5 mm², 2 × 1,5 mm² oder 2 × 1,0 mm² mit Ader-
Endhülsen, max. Anzugsdrehmoment: 0,5 Nm

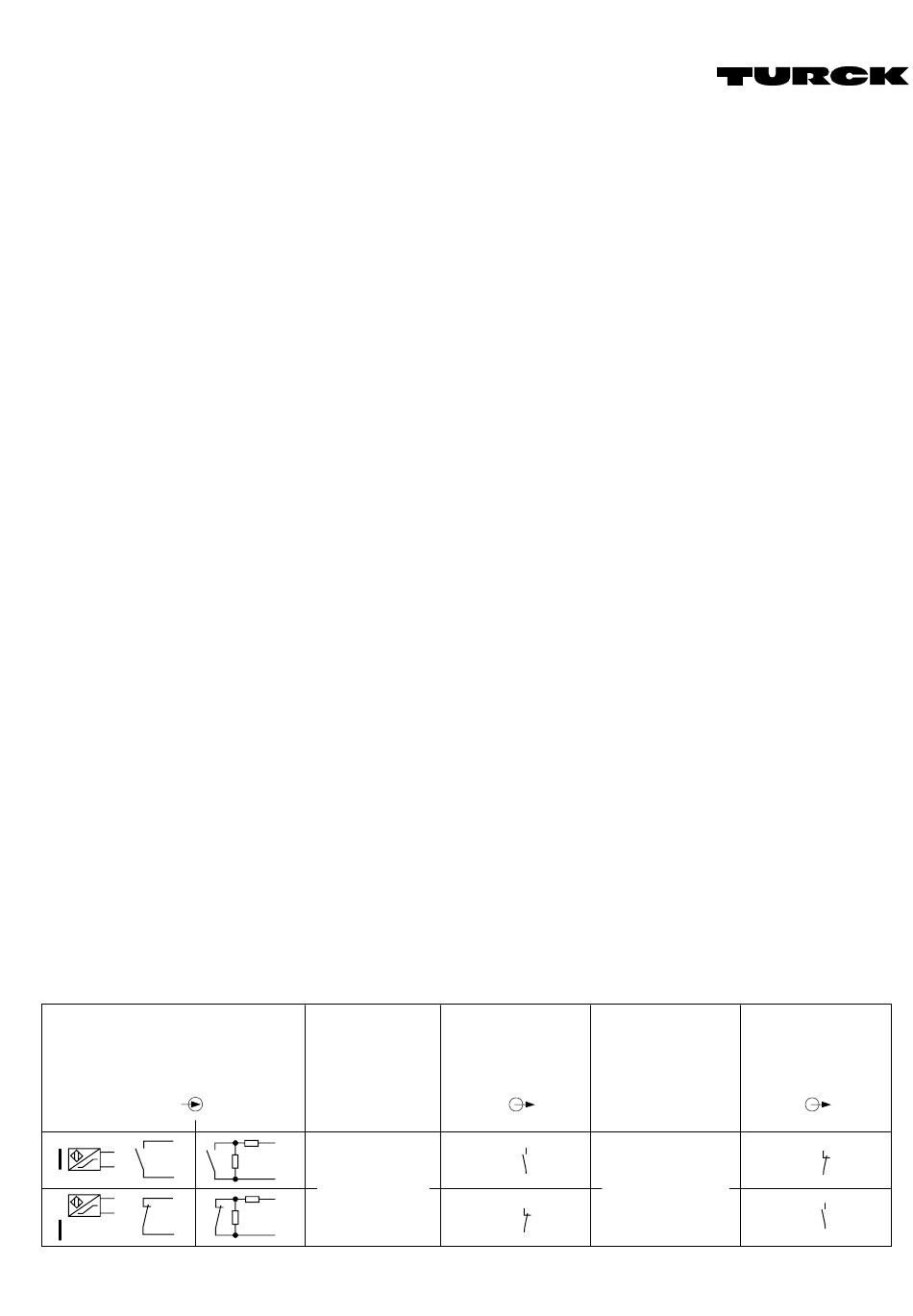

Funktionstabelle
Aufgeführt sind die verschiedenen Eingangszustände mit den entsprechen-
den Ausgangszuständen. Zu beachten ist, dass in der Regel das Schaltverhal-
ten von induktiven Sensoren nach EN 60947-5-6 (NAMUR) dem von mecha-
nischen Öffner-Kontakten und das von kapazitiven und magnet-induktiven
Sensoren dem von Schließer-Kontakten entspricht.
Eingang/input
Induktiver Sensor mechanischer Kontakt
inductive sensor dry contact
EN 60947-5-6 R1 = 1...2,2 kΩ (> ¼ W)
(NAMUR) R2 = 10...22 kΩ (> ¼ W)
IM12-22Ex-R IM1-22Ex-R
1 / 8
Wirkungsrichtung
Function mode
Arbeitsstromverhalten
normally open mode
R1
R2
NO
R1
R2
Isolation switching amplifiers
IM1-22Ex-R/24VDC /...230VAC
IM12-22Ex-R/24VDC /...230VAC
Short description
• Galvanically isolated transmission of binary switching signals
•
Intrinsically safe input circuits for sensors according to EN 60947-5-6
(NAMUR) or mechanical switches, which may be located in hazardous
areas
•
2-channel devices
•
Separately adjustable output performance for each channel
• Removable terminal blocks
•
Output circuits: one N.O. contact per output
IM12-22Ex-R...
• without input circuit monitoring
•
adjustable signal multiplication
IM1-22Ex-R...
•
Input circuit monitoring for wire-break or short-circuit, separately
adjustable for each channel
LED indications (Fig. 1 + 2)
Pwr green power on
1, 2 channel status:
yellow relay energized
off relay de-energized
red only with IM1-22Ex-R...:
input circuit error – relay de-energized
Terminal configuration (Fig. 1 + 2)
1, 4 intrinsically safe input circuit channel 1
2, 5 intrinsically safe input circuit channel 2
7, 10 output circuit channel 1
8, 9 output circuit channel 2
11, 12 supply voltage connection according to side imprint on housing
Connection via flat terminals with self-lifting pressure plates, connection
profile ≤ 1 × 2.5 mm², 2 × 1.5 mm² or 2 × 1.0 mm² with wire sleeves,
max. tightening torque: 0.5 Nm
Function table
The various input states are listed together with the according output states.
Please note that the switching performance of inductive sensors per EN 60947-
5-6 (NAMUR) usually accords to that of mechanical normally closed contacts,
while the switching performance of capacitive and magnet-inductive sensor
accords to normally open contacts.
Ausgang/output Wirkungsrichtung
Function mode
Schaltausgang
switching output
Ruhestromverhalten
normally closed mode
0
1
Ausgang/output
Schaltausgang
switching output
1
NC
0
