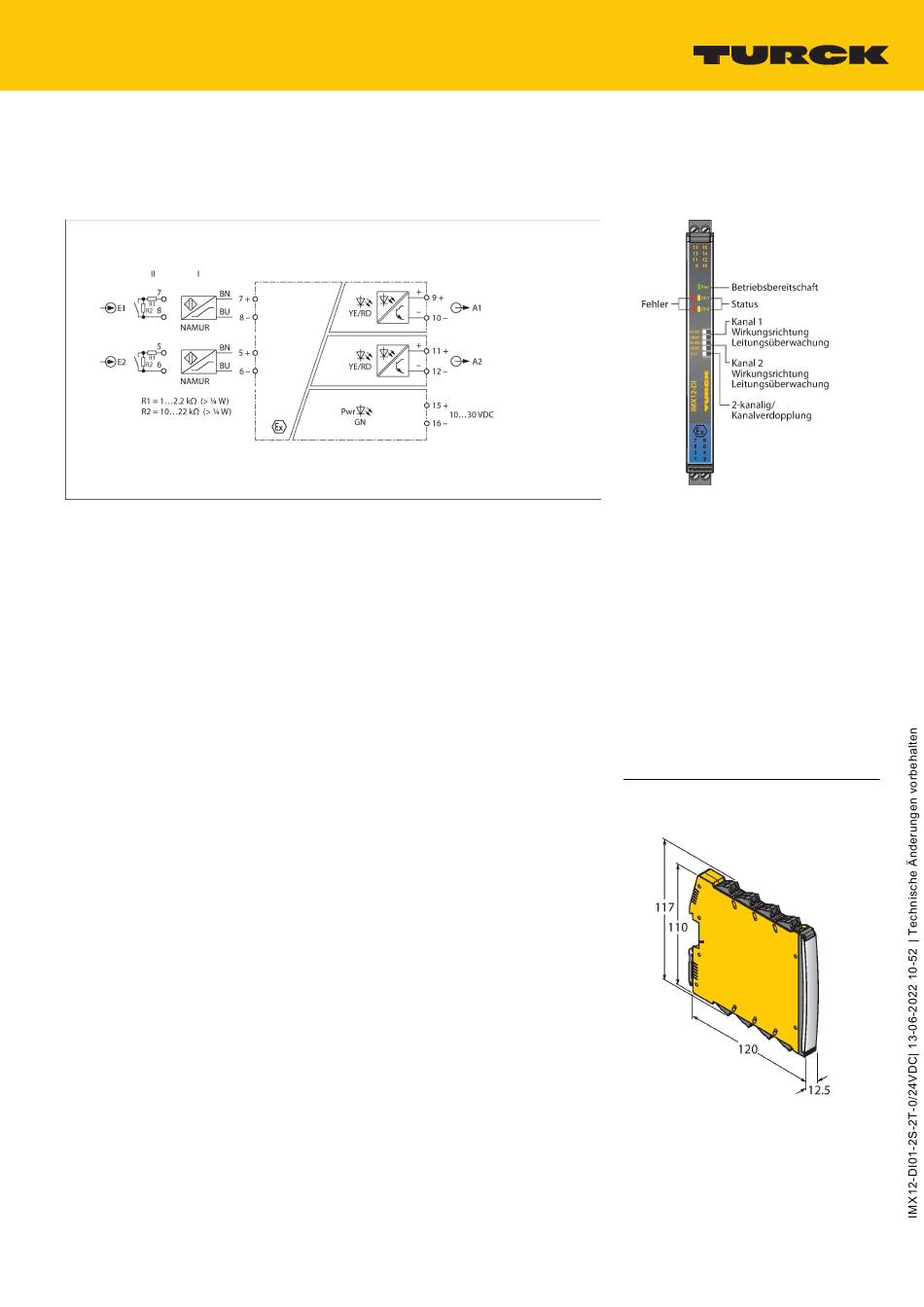

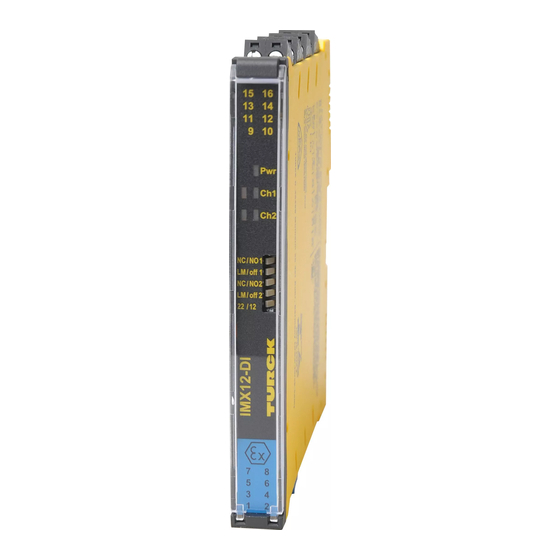

IMX12-DI01-2S-2T-0/24VDC
Trennschaltverstärker – 2-kanalig
An den Trennschaltverstärker IMX12-
DI01-2S-2T-/24VDC können Sensoren nach
EN 60947-5-6 (NAMUR) oder potenzialfreie
Kontakte angeschlossen werden. Das Gerät ist
mit eigensicheren Eingangskreisen ausgestattet
und kann in Zone 2 montiert werden. Das Gerät
lässt sich über DIP-Schalter umschalten zwischen
2-kanaligem Betrieb oder 1-kanaligem Betrieb
mit Signalverdopplung. Die Ausgangskreise sind
mit zwei potenzialfreien Transistoren mit hoher
Grenzfrequenz (10 kHz) ausgestattet. Das Gerät erfüllt
die Anforderungen der NE21.
Die Geräte verfügen über frontseitige DIP-
Schalter. Damit können die Wirkungsrichtung, die
Eingangskreisüberwachung sowie die Umschaltung
zwischen Signalverdopplung und 1-kanaligem
Betrieb ausgewählt werden. Beim Einsatz von
mechanischen Kontakten muss entweder die
Leitungsüberwachung abgeschaltet werden oder
der Kontakt mit Widerständen (siehe Schaltbild)
beschaltet sein.
Die grüne LED signalisiert Betriebsbereitschaft. Ein
Fehler im Eingangskreis führt gemäß NE44 zu einem
Blinken der roten LED. Daraufhin sperrt der Transistor
des zugehörigen Ausgangskreises.
Das Gerät kann in sicherheitsgerichteten Kreisen
bis SIL2 (High- und Low-Demand nach IEC 61508)
eingesetzt werden.
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
Das Gerät ist mit abziehbaren Schraubklemmen
ausgestattet.
Merkmale
■
Zwei Transistorausgänge (≤10kHz)
■
Umschaltbar: Zweikanalig oder Signalverdopp-
lung
■
Wirkungsrichtung einstellbar (Arbeits‐/Ruhe-
stromverhalten)
■
Überwachung der Eingangskreise auf Draht-
bruch und Kurzschluss (ein‐/ausschaltbar)
■
Allseitige galvanische Trennung
■
Eingang verpolungssicher
■
Abziehbare Schraubklemmen
■
ATEX, IECEx, NEPSI, cUL, cFM, INMETRO, Kosha,
TIIS, TR CU EAC, DNV, GL
■
Einsatz in Zone 2
■
SIL 2
Abmessungen
