1.9.2 Rückseite
1. Anschlüsse für DVI-Videoausgänge −
Hier werden digitale Videosignale in einem
DVI-D-Format ausgegeben.
2. Anschlüsse für Zubehör
(Eingänge/Ausgänge − 2x Mini-Stereo-
Mikroanschlüsse) − Anschlüsse für
Zubehör erlauben die Steuerung der
Kamerakontrolleinheit (CCU) mittels
Fußschalter oder die Steuerung externer
Geräte über die Tasten des Kamerakopfes
mithilfe der CCU.
3. Taste „Reset" (Zurücksetzen) − Damit
wird
die CCU auf die Werkseinstellungen
zurückgesetzt.
4. Audio-Ausgang − Audio-Ausgang mit
Spannungspegel für Geräte, die für
medizinische Anwendungen geeignet sind.
5. Audio-Eingang − Audio-Eingang mit
Spannungspegel für ein Mikrofon.
6. Ethernet-Anschlussbuchse − Getrennt,
10/100 Mbit/s.
7. USB-Anschlussbuchse − Zum
Anschließen von USB-Geräten.
8. RS-232-Anschlussbuchse − Getrennt, zum
Anschließen von Geräten, die eine serielle
Steuerung erfordern.
9. Anschluss für Potentialausgleich (POAG)
− Anschluss für Potentialausgleich gemäß
DIN 42801.
950-0027-01B

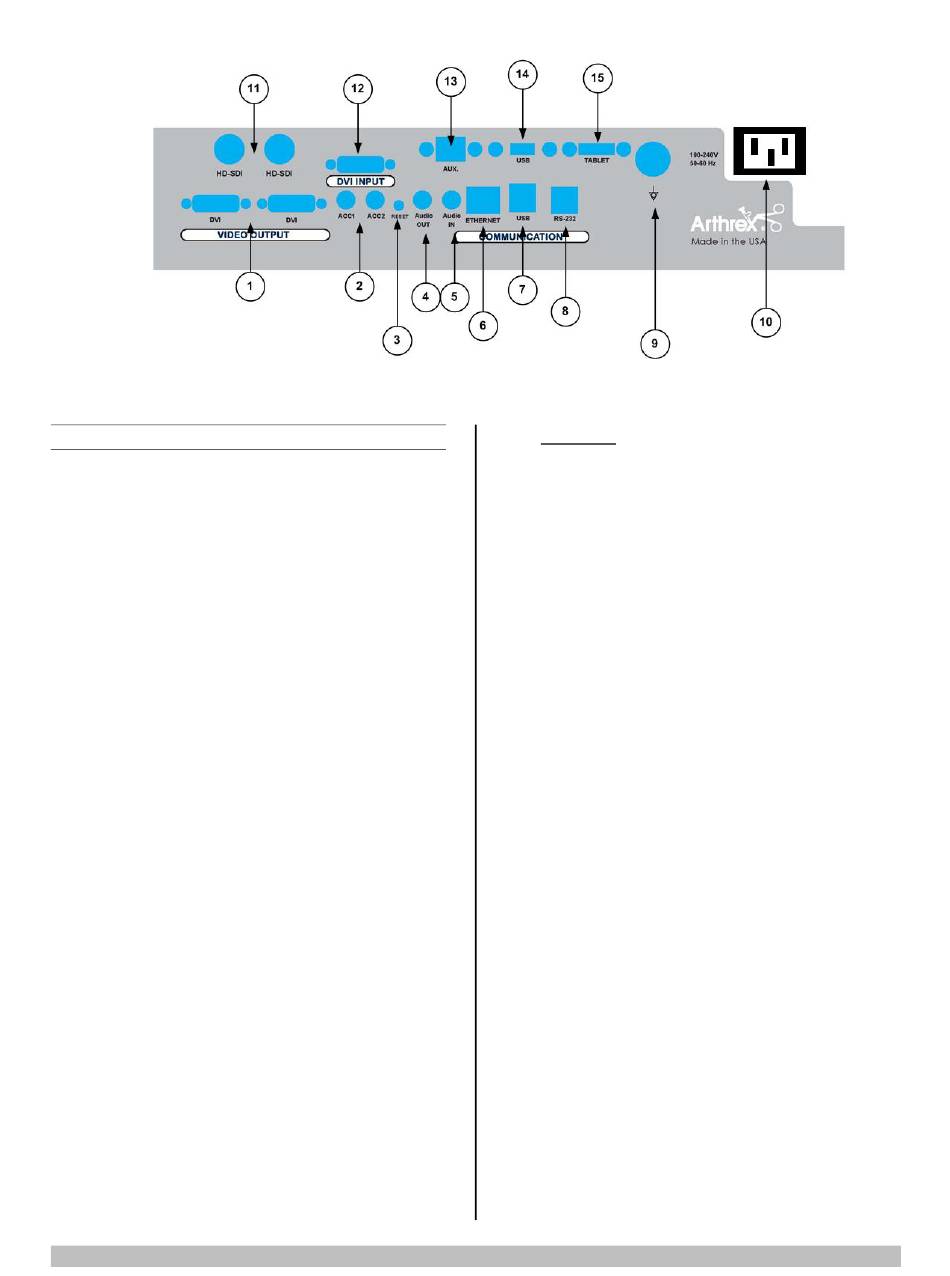

Abbildung 2: Synergy
10. IEC 320 Stromeingangsmodul
11. HDSDI − 3G Serieller Video-Ausgang
12. DVI-Eingang – 1080P/60-Eingang von
13. AUX − Ethernet-Anschlussbuchse
14. USB – USB-Anschlussbuchse
15. USB-TABLET-ANSCHLUSSBUCHSE – Zum
HD3 − Rückseite
HINWEIS: Der Zweck des Anschlusses für
den Potentialausgleich besteht darin, die
Potentiale zwischen den unterschiedlichen
Metallteilen der verschiedenen medizinischen
elektrischen [ME] Geräte, aus denen das
medizinische elektrische System besteht,
auszugleichen oder Potentialunterschiede, die
während des Betriebs
Elementen der medizinischen elektrischen
Geräte und den leitfähigen Teilen anderer
Objekte auftreten können, zu reduzieren. Der
Anschluss für den Potentialausgleich kann
direkt zwischen alle ME-Geräte geschaltet
werden, oder er kann mit der gemeinsamen
Sammelschiene der elektrischen Installation
verbunden werden. Siehe IEC 60601-1 für
ME-Systeme.
(100−240 V~, 50/60 Hz) − Die CCU ist mit
einem Vorschaltgerät ausgestattet, das
automatisch die anliegende Spannung
erkennt. Es ist für die Aufnahme von für den
Krankenhausbedarf geeigneten Netzkabeln
vorgesehen.
anderen medizinischen Geräten
Anschließen eines Tablets zur Dateneingabe.
Hiermit lassen sich Daten austauschen und
das Tablet kann geladen werden.
zwischen den
