alpha innotec WWC H/X Series Betriebsanleitung Seite 15

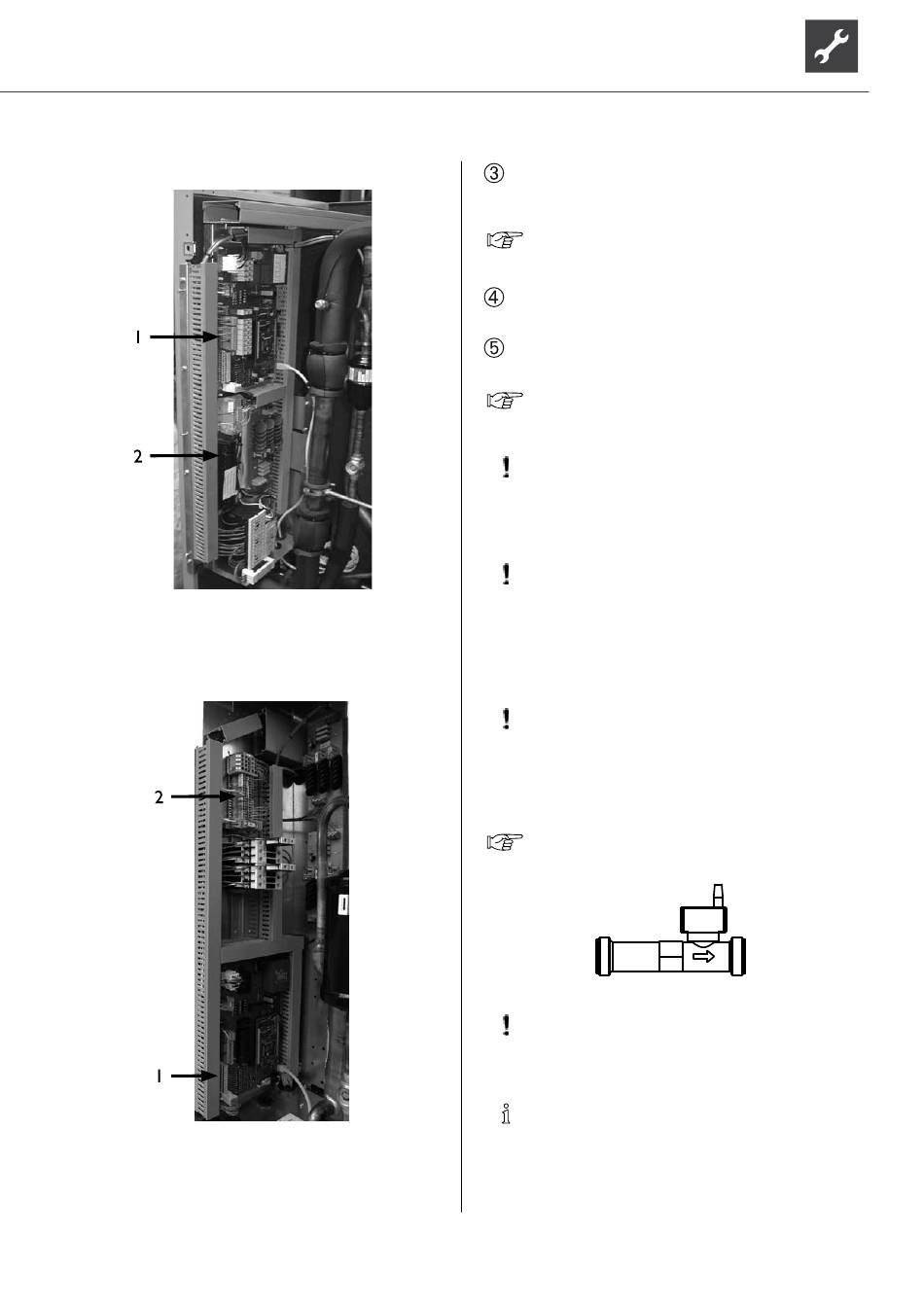

Geöffneter Schaltkasten Baugröße 1:
1 Anschlüsse Reglerplatine
2 Anschlüsse Leistungs-
und Steuerkabel
Geöffneter Schaltkasten Baugröße 2:
1 Anschlüsse Reglerplatine
2 Anschlüsse Leistungs-
und Steuerkabel
Technische Änderungen vorbehalten | 83050700eDE – Originalbetriebsanleitung | ait-deutschland GmbH
Last- und Steuerleitungen sowie Leitungen für Füh-
ler in die dafür vorgesehenen Öffnungen an der Ge-
räterückseite in das Geräteinnere einführen...
Position der Gummitüllen für die Kabeleinfüh-
rung siehe „Maßbild" zum jeweiligen Gerätetyp.
Leitungen im Kabelkanal des Geräteinnern weiter-
führen bis hinein in den Schaltkasten...
Elektroanschlüsse nach den Maßgaben des Klem-
menplans und der Stromlaufpläne vornehmen...
„Klemmenpläne" und „Stromlaufpläne" zum je-
weiligen Gerätetyp.
ACHTUNG
Elektrische Anschlussarbeiten nur gemäß dem
Klemmenplan und den Stromlaufplänen vorneh-
men, der für Ihren Gerätetyp gilt.
ACHTUNG
Rechtsdrehfeld der Lasteinspeisung sicherstellen
(Verdichter).
Beim Betrieb mit falscher Drehrichtung des Ver-
dichters können schwere, irreparable Schäden
am Verdichter entstehen.
ACHTUNG
Die Leistungsversorgung für die Wärmepumpe
muß mit einem allpoligen Sicherungsautomaten
mit mindestens 3mm Kontaktabstand nach IEC
1 2
60947-2 ausgestattet werden.
Höhe des Auslösestroms beachten.
E
Übersicht „Technische
Abschnitt „Elektrik".
D
ACHTUNG
Das Sensorkabel für die Wärmemengenerfas-
sung darf nicht gekürzt werden!
C
HINWEIS.
Das Bedienteil des Heizungs- und Wärmepum-
penreglers kann durch ein geeignetes Netzwerk-
kabel mit einem Computer oder einem Netzwerk
verbunden werden, um den Heizungs- und Wär-
mepumpenregler von dort aus steuern zu können.
B
