oventrop Multidis SF Einbau- Und Betriebsanleitung Für Fachpersonal Seite 31

7.4 Настройка регулирующих вставок
(только для „Multidis SF")
Распределительная гребенка из нержавеющей стали „Multidis SF" с ротаметрами
арт. №. 1405352 - 1405362 – Настройка ротаметров 0 – 5 л/мин на подающей балке
1 2
Настройка расхода:
Настройку производят при включенном циркуляционном насосе.
1. Полностью открыть все вентили в контуре отопления/охлаждения.
2. Снять красный колпачок (1)
3. Отвинтить черную накидную гайку (против часовой стрелки) (2)
4. Настроить расход в прозрачном колпачке (3)
с помощью прилагаемого ключа
по часовой стрелке = уменьшение
против часовой стрелки = увеличение
Определение расхода по красному указателю в прозрачном колпачке.
Шкала настройки 0 – 5 л/мин.
5. Настроить все контуры отопления/охлаждения.
6. В заключение проконтролировать значения настройки и в случае
необходимости откорректировать.
7. Закрутить черную накидную гайку до упора (по часовой стрелке) (4)
8. Надеть красный колпачок (5)

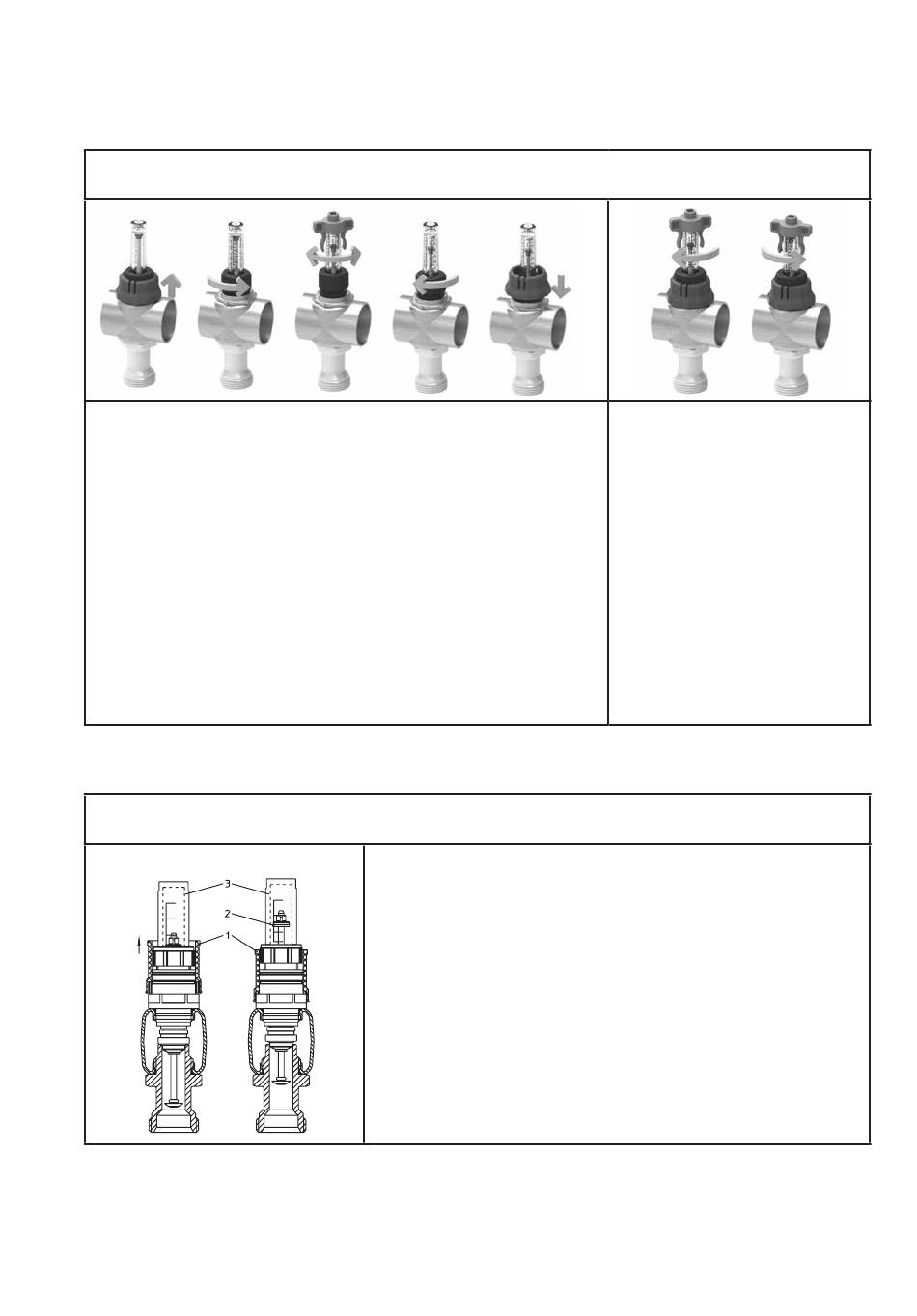

Рис. 7.1 Настройка ротаметров (0 – 5 л/мин)
Распределительная гребенка из нержавеющей стали с ротаметрами "Multidis SF"
арт. № 1405152 - 1405162 – на обратном коллекторе 1 – 4 л/мин
закрыто настроено
Рис. 7.2 Настройка ротаметров (1 – 4 л/мин)
3 4
Настройку производят при включенном циркуляционном насосе
1. Полностью открыть все вентили в контуре отопления
2. Предохранительное кольцо (1) сдвинуть вверх до фиксации.
3. Поворотом предохранительного кольца (1) настроить
расчетный расход на ротаметре.
4. Определение расхода по красному указателю (2) в
прозрачном колпачке (3). Шкала настройки 1 – 4 л/мин.
5. Настроить все отопительные/охлаждающие контуры.
6. В заключение проверить значения настройки и в случае
необходимости откорректировать.
7. После окончания настройки заблокировать ротаметры от
перестановки сдвинув предохранительное кольцо (1).
5 6
Закрытие:
С помощью прилагаемого
ключа вращать до предела
(по часовой стрелке) (6)
Открытие:
с помощью прилагаемого
ключа вращать до предела
(против часовой стрелки) =
открыт до настройки (7)
7
31
