7.4 Réglage des mécanismes de mesure et de réglage du débit
(uniquement «Multidis SF»)
Distributeur/collecteur «Multidis SF» en acier inoxydable avec mécanismes de mesure et de réglage du
débit réf. 1405352 à 1405362
Réglage des mécanismes de mesure et de réglage du débit 0 – 5 l/min dans le distributeur pour l'aller
1 2
Réglage du débit:
Le réglage est effectué avec le circulateur en marche.
1. Ouvrir complètement tous les robinets dans le circuit de surface
chauffante/rafraîchissante.
2. Retirer le capuchon rouge vers le haut (1).
3. Desserrer l'écrou d'accouplement noir en le tournant dans le sens
contraire des aiguilles d'une montre (2).
4. Régler le débit au verre indicateur à l'aide de la clé jointe (3).
Dans le sens des aiguilles d'une montre = le débit est réduit
Dans le sens contraire des aiguilles d'une montre = le débit est
augmenté
La lecture se fait sur la bague indicatrice rouge dans le verre indicateur.
L'échelle indique des valeurs entre 0 et 5 l/min.
5. Procéder au réglage de tous les circuits de surface chauffante/
rafraîchissante.
6. Les premières valeurs sont ensuite contrôlées et réajustées si
nécessaire.
7. Tourner l'écrou d'accouplement noir dans le sens des aiguilles d'une
montre jusqu'en butée (4).
8. Remonter le capuchon rouge (5)

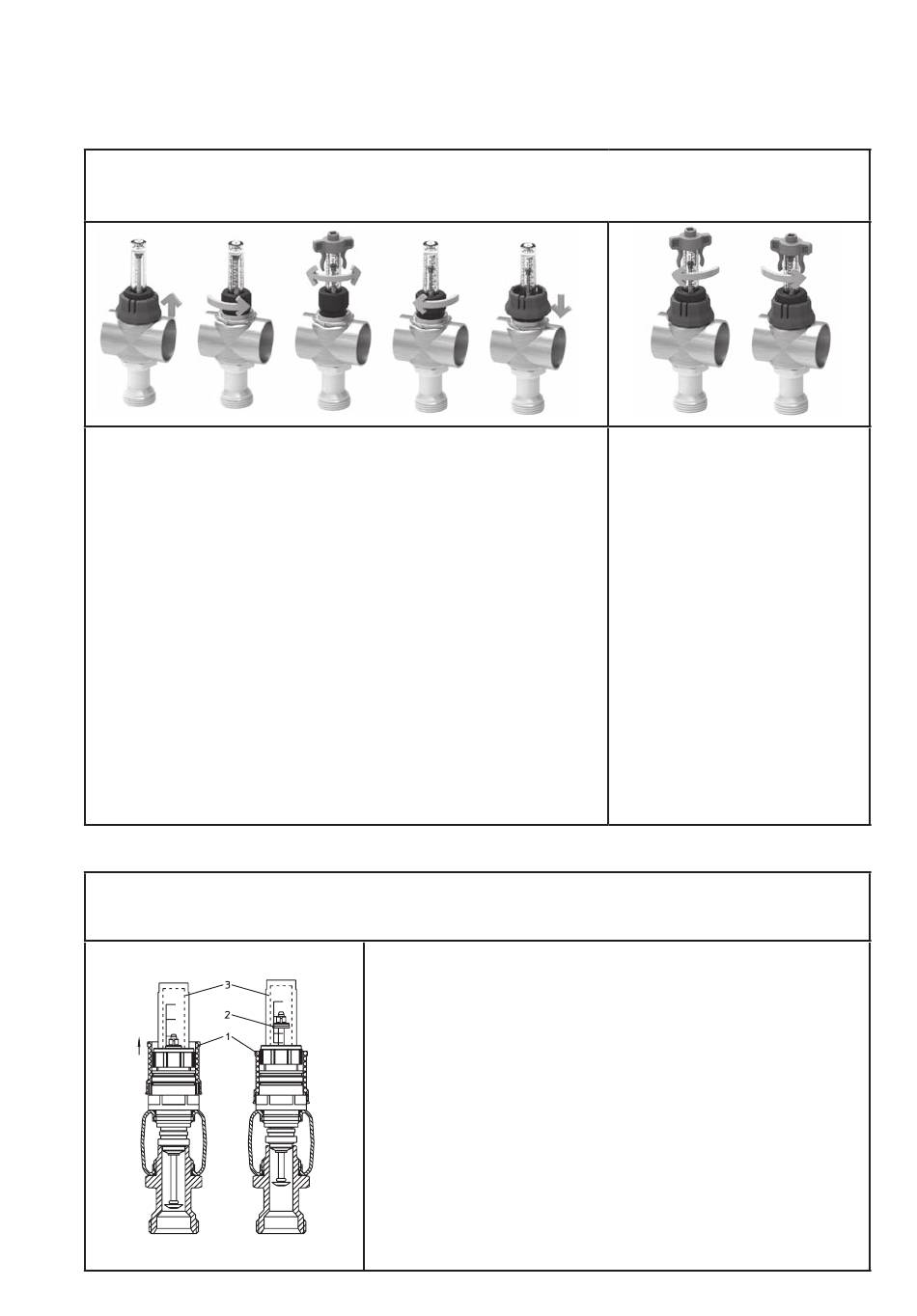

Fig. 7.1 Réglage des mécanismes de mesure et de réglage du débit (0 – 5 l/min)
Distributeur/collecteur «Multidis SF» en acier inoxydable avec mécanismes de mesure et de réglage du débit
réf. 1405152 à 1405162
Réglage des mécanismes de mesure et de réglage du débit 1 – 4 l/min dans le collecteur pour le retour
fermé
Fig. 7.2 Réglage des mécanismes de mesure et de réglage du débit (1 – 4 l/min)
3 4
réglé
Le réglage est effectué avec le circulateur en marche.
1. Ouvrir complètement tous les robinets dans le circuit de surface
chauffante/rafraîchissante.
2. Lever la bague de blocage (1) jusqu'à enclenchement.
3. Régler le débit calculé en tournant la bague de blocage (1) du
premier mécanisme de mesure et de réglage du débit.
4. La lecture se fait sur la bague indicatrice rouge (2) dans le verre
indicateur (3).
L'échelle indique des valeurs entre 1 et 4 l/min.
5. Procéder au réglage de tous les circuits de surface chauffante/
rafraîchissante.
6. Les premières valeurs sont ensuite contrôlées et réajustées si
nécessaire.
7. Une fois le réglage terminé, protéger les mécanismes de mesure
et de réglage du débit contre le déréglage en poussant la bague
de blocage (1) vers le bas.
5 6
Fermeture:
tourner dans le sens des
aiguilles d'une montre jusqu'en
butée à l'aide de la clé jointe (6)
Ouverture:
tourner dans le sens contraire
des aiguilles d'une montre
jusqu'en butée à l'aide de la clé
jointe = ouvert jusqu'au
préréglage (7)
7
