Vor dem Einbau des Ventils die Einbau- und
Betriebsanleitung vollständig lesen und beachten
Die Einbau- und Betriebsanleitung sowie alle
mit geltenden Unterlagen an den Anlagenbe-
treiber weitergeben
Inhalt:
1.
Allgemeines ................................................ 1
2.
Sicherheitshinweise.................................... 1
3.
Transport, Verpackung und Lagerung........ 2
4.
Technische Daten ....................................... 2
5.
Aufbau und Funktion .................................. 2
6.
Auslegung................................................... 3
7.
Einbau und Montage .................................. 6
8.
Einstellung .................................................. 7
9.
Aufheizen, Inbetriebnahme......................... 8
10. Recycling .................................................... 8
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0)29 62 82-0
Telefax
+49 (0)29 62 82-400
Hotline
+49 (0)29 62 82-234
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Technische Änderungen vorbehalten.
140545280 02/2018
für Flächenheizung und -kühlung, mit Reguliereinsätzen
Premium Armaturen + Systeme

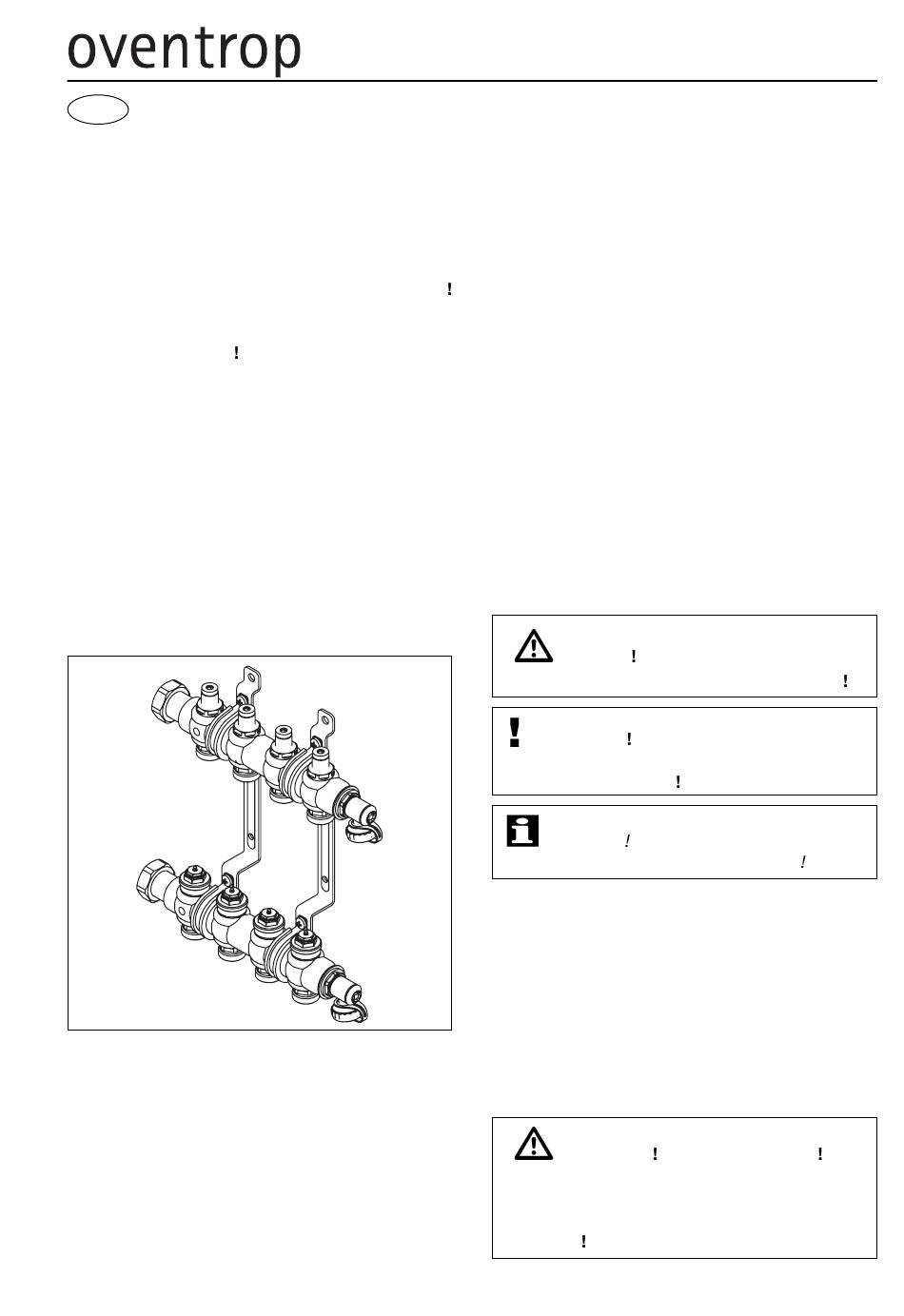

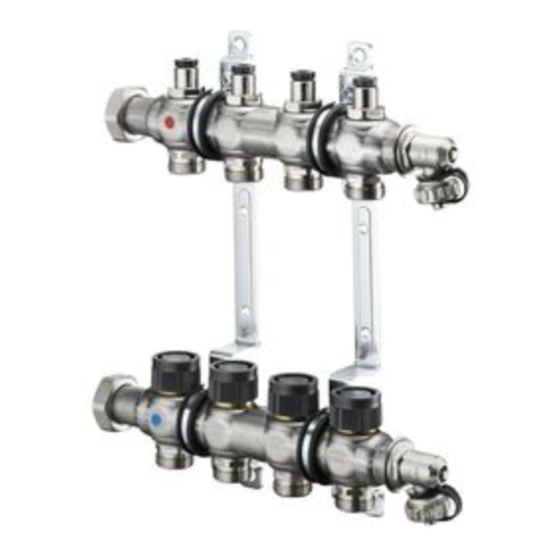

„Multidis SFB" Edelstahl-Verteiler
und Ventile mit einstellbaren Bypass
Einbau- und Betriebsanleitung für den Fachhandwerker
1. Allgemeines
1.1 Informationen zur Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem
Fachhandwerker dazu, das Ventil fachgerecht zu
installieren und in Betrieb zu nehmen.
Mitgeltende Unterlagen:
Anleitungen aller Anlagenkomponenten.
1.2 Aufbewahrung der Unterlagen
Diese Betriebsanleitung sollte zum späteren Ge-
brauch vom Anlagenbetreiber aufbewahrt werden.
1.3 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole ge-
kennzeichnet. Diese Hinweise sind zu befolgen,
um Unfälle, Sachschäden und Störungen zu ver-
meiden.
GEFAHR
Unmittelbare Gefahr für Leib und Leben
ACHTUNG
Mögliche gefährliche Situation für Produkt,
Anlage oder Umwelt
HINWEIS
Nützliche Informationen und Hinweise
1.4 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrecht-
lich geschützt.
2. Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsge-
mäßer Verwendung des Verteilers gewährleistet.
2.2 Gefahren, die vom Einsatzort ausgehen kön-
nen
WARNUNG Heiße Oberflächen
Bei Betrieb kann der Verteiler die Medien-
temperatur annehmen. Bei hohen Medien-
temperaturen nicht ohne Schutzhandschuhe
anfassen
Der Fall eines externen Brandes wurde bei der
Auslegung der Armatur nicht berücksichtigt.
