oventrop Multidis SH Montageanleitung

„Multidis SH" Edelstahl-Verteiler für Heizkörperanbindung
D
Bitte vor Beginn der Montagearbeiten diese Anleitung
durchlesen.

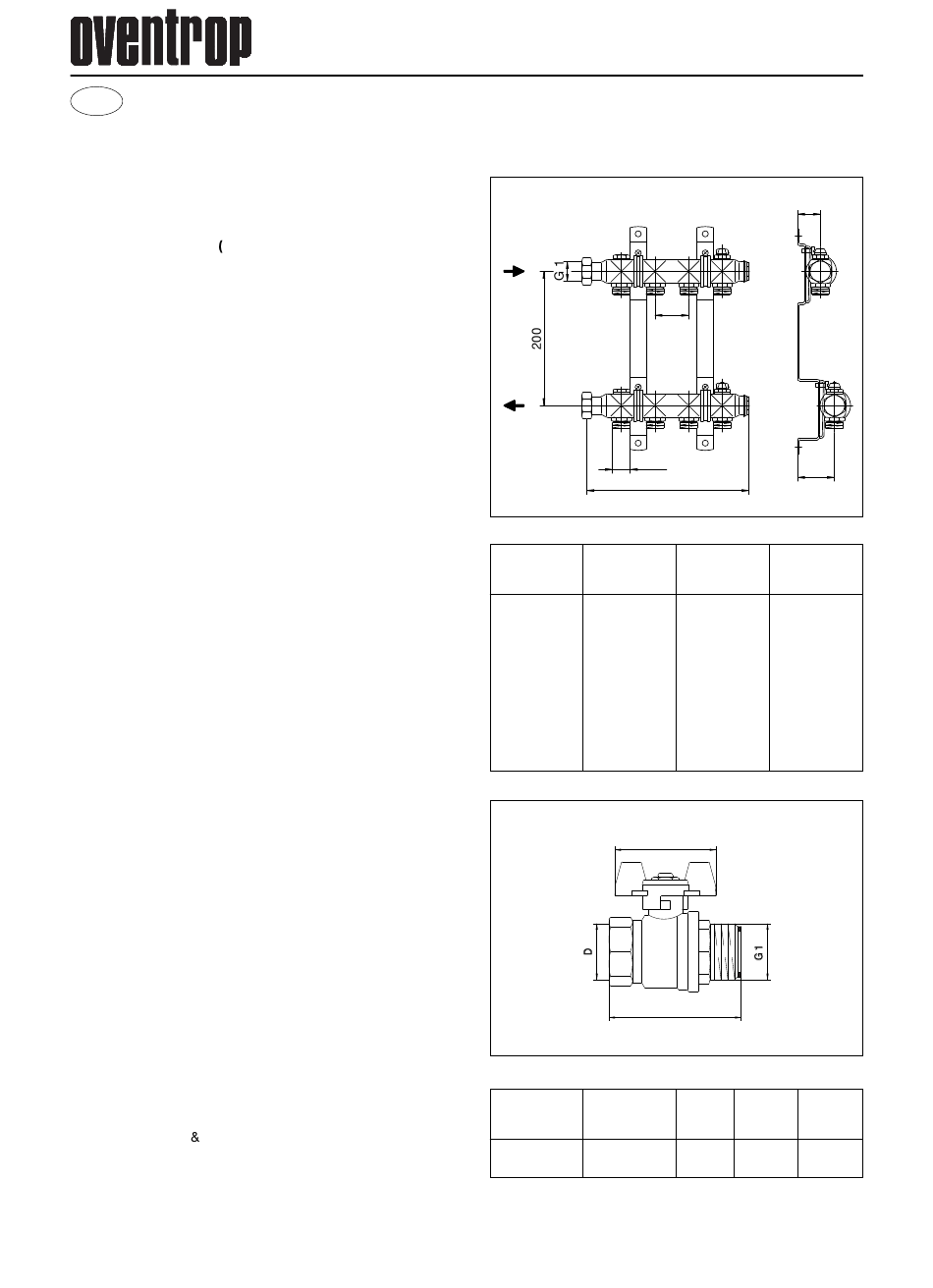

„Multidis SH" Edelstahl-Verteiler für die Heiz körper -
anbindung, Typ 140 70 Abb. 1)
2 bis 12 Heizkreisanschlüsse
max. Betriebsdruck: 6 bar
max. Betriebstemperatur: 100 °C
k vs -Wert : 2,8 m 3 /h
Montage :
Vorlauf- und Rücklaufbalken sind werkseitig vormontiert und
dichtgeprüft.
Die „Multidis SH" Edestahl-Verteiler sind geeignet für Links-
und Rechts anschluss.
Vorlaufbalken (oben) und Rücklaufbalken (unten) wie abgebil-
det in den schallgedämmten Verteilerhalterungen montieren.
„Multidis SH" Edelstahl-Verteiler im Oventrop Einbauschrank
oder mit beiliegenden Schrauben und Dübeln auf der Wand
befestigen.
Der „Multidis SH" Edelstahl-Verteiler kann mit Oventrop
Kugelhähnen Art.-Nr. 140 63 83 oder 140 63 84 ausgerüstet
werden (Abb. 3). Geeignete Flachdichtungen liegen bei.
Der Anschluss von handelsüblichen Wärmemengenzählern G 1
3
und G ⁄ ist möglich. Die Bautiefe und -länge des „Multidis
4
SH" Edelstahl-Verteilers vergrößert sich dadurch. Dies ist bei
der Auswahl des Einbauschrankes zu berücksichtigen.
Die Anbindung der Steigleitung am Innengewindeanschluss
der Kugelhähne erfolgt z. B. mit dem Oventrop „Combi-
System" :
– „Copipe" Mehrschicht-Verbundrohr
– „Cofit P" Pressverbinder
– „Cofit S" Schraubverbinder
Die Rohrleitungen zu den Heizkörpern werden an den G
Klemmringanschlüssen am Vorlauf- und Rücklaufbalken des
„Multidis SH" Edelstahl-Verteilers angeschlossen.
Es stehen Oventrop Klemmringverschraubungen für „Copipe"
Mehrschicht-Verbundrohre, Kupfer-, Präzisionsstahl-, Edel -
stahl- und Kunststoffrohre zur Verfügung.
Mit dem Ringschlüssel Art.-Nr. 140 10 91 vereinfacht sich die
Montage der Klemmringverschraubungen.
Zur Kennzeichnung der Heizkreisanschlüsse liegen bedruck-
te Aufkleber bei.
Die verwendeten Rohrleitungen sind hinsichtlich Wärme- und
Schallübertragung entsprechend den jeweils gültigen
Gesetzen, Verordnungen, Normen, Richtlinien und dem Stand
der Technik zu isolieren.
Anstelle des Blindstopfens G
Heizkreisanschlusses kann eine handelsübliche Tauchhülse
zur Aufnahme eines Temperaturfühlers oder Thermometers
eingeschraubt werden.
Beim Füllen und ggf. beim Betrieb der Heizungsanlage kann
am „Multidis SH" Edelstahl-Verteiler entlüftet werden.
Dichtheitsprüfung durchführen.
Heizungsanlage einregulieren und in Betrieb nehmen.
OVENTROP GmbH Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon (0 29 62) 82-0
Telefax (0 29 62) 82-400
E-Mail mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden Sie
unter www.oventrop.de.
3
⁄
4
1
⁄ oberhalb des ersten
2
Premium Armaturen + Systeme
50
G 3/4
L
1
Artikel-Nr. Abgänge
140 70 52 12
140 70 53 13
140 70 54 14
140 70 55 15
140 70 56 16
140 70 57 17
140 70 58 18
140 70 59 19
140 70 60 10
140 70 61 11
140 70 62 12
2
L2 L2
3
Artikel-Nr. Nennweite
140 63 83 DN 20
140 63 84 DN 25
4
Technische Änderungen vorbehalten.
Montageanleitung
35
55
Länge mit
Länge (L) Kugelhähnen
140 63 84
140 mm 220 mm
190 mm 270 mm
240 mm 320 mm
290 mm 370 mm
340 mm 420 mm
390 mm 470 mm
440 mm 520 mm
490 mm 570 mm
540 mm 620 mm
590 mm 670 mm
640 mm 720 mm
L1 L1
D L1 L2
3
G ⁄ 55 mm 55 mm
4
G 1 80 mm 60 mm
