4.6.5. Diodentest
ACHTUNG
Bevor Sie irgendwelche Diodenprüfungen durchführen, entfernen Sie die
Spannung am Messkreis, der geprüft werden soll, und entladen Sie alle
Kondensatoren.

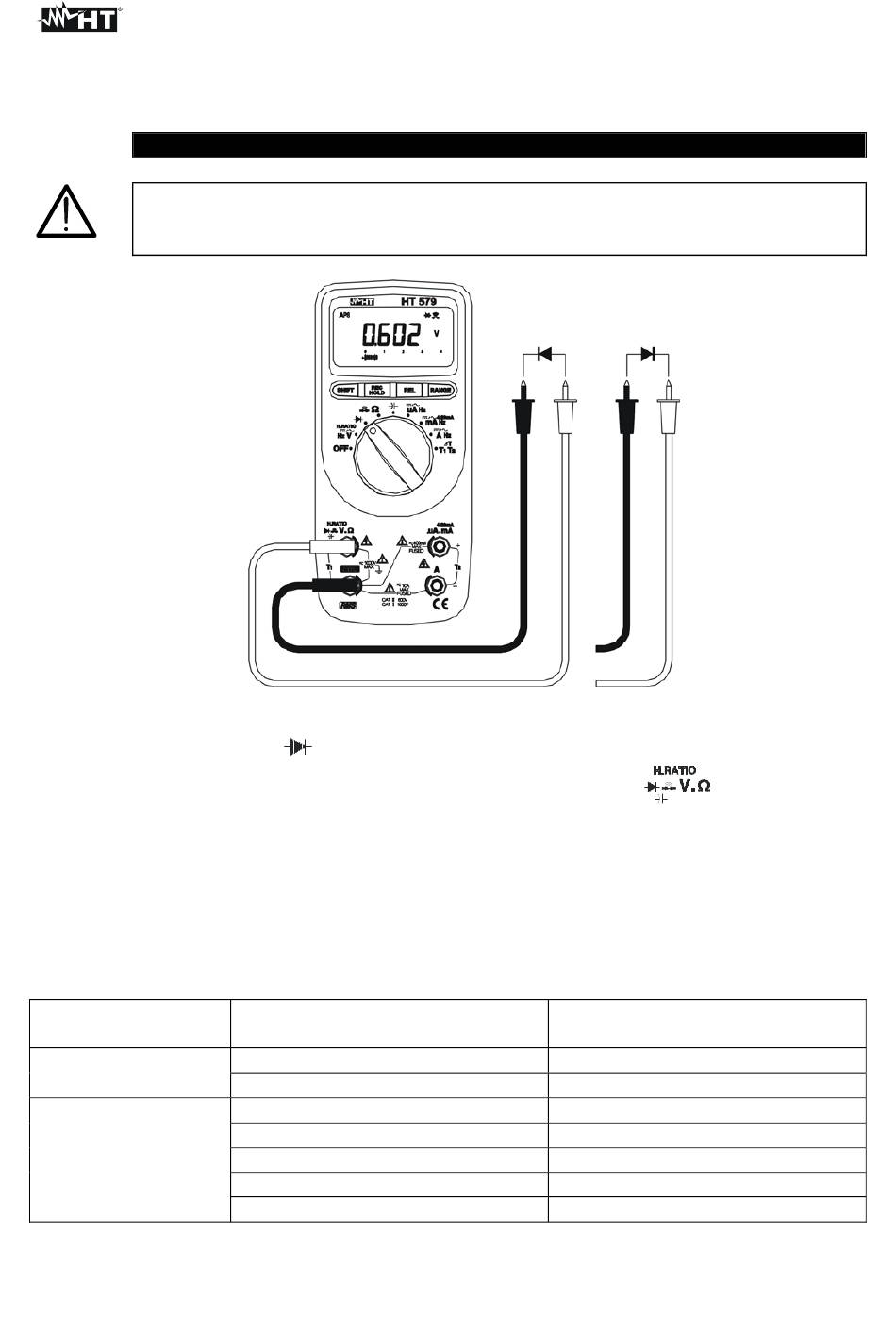

Abb. 10: Diodentest
3. Wählen Sie diese
4. Verbinden Sie die Messleitungen wie folgt, die rote in die
schwarze in die COM Buchse (Abb. 10).
5. Schließen Sie die rote Messleitung an die positive Seite (Anode) der Diode an
und die schwarze Messleitung an die negative Seite (Kathode). Das Multimeter
zeigt dann eine Dioden-Stromspannung von ca. 2.5 V. Der typische
Spannungsabfall ist 0.4 ~ 1.0 V, und der Signaltongeber erklinkt.
6. Kehren Sie die Verbindungen um und messen Sie die Spannung über der Diode
noch einmal. Die Dioden können folgendes Anzeigen:
7.
Diode O.K.
Diode n.O.K.
Schalterstellung.
Anode verbinden mit Rot +,
Kathode verbinden mit Schwarz -
0.4V ~ 1.0V
" OL "
1.1V ~ 2.5V
" OL "
0.4V ~ 0.9V
0V
" OL "
Verbindung tauschen
" OL "
0.4V ~ 1.0V
" OL "
1.1V ~ 2.5V
0.4V ~ 0.9V
0V
" OL "
DE - 23
