4.6.8. DC Strommessung
ACHTUNG
Max. Eingangsstrom DC 10A. Versuchen Sie keinen Strom zu messen, der
höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter
könnte zerstört werden.

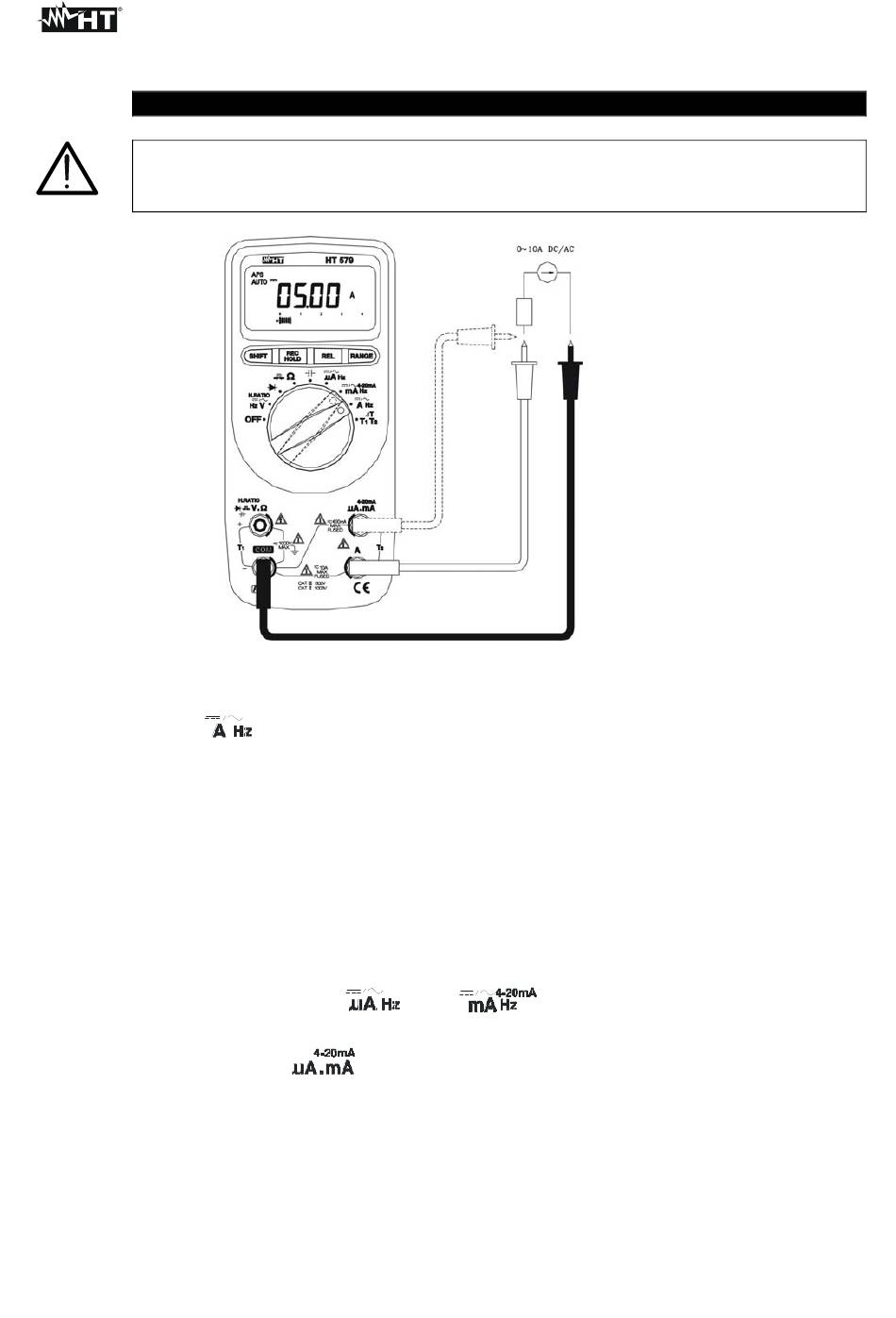

Abb. 13: DC Strommessung
Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an!
Wählen Sie diese
Verbinden Sie die rote Messleitung mit der A Buchse und die schwarze in die COM
Buchse(Abb. 13). Schließen Sie die rote und die schwarze Messleitung in Reihe mit dem
zu messenden Strom an und achten Sie auf die Polarität, der Strom wird angezeigt wie in
Abb. 13.
Schalten Sie nun den zu überprüfenden Stromkreis wieder ein. Die Stromstärke wird nun
angezeigt. Die Anzeige "OL." Gibt an, dass der Strom größer ist als der Messbereich des
Instruments. Entfernen Sie die Messleitungen vom Messobjekt sonst könnte
Multimeter bzw. die interne Sicherung eventuell zerstört werden. Ist die zu messende
Größe unter 400mA, dann folgen Sie bitte diesen Anweisungen:
• Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an!
• Schalten Sie in diese
• Entfernen Sie die rote Messleitung von der A Buchse, und verbinden Sie die
Messleitung mit
• Schalten Sie nun den zu überprüfenden Stromkreis wieder ein
Das Symbol "-" im Display zeigt an, dass der Strom in negative Richtung fließt. Ändern Sie
den Messaufbau wie in Bild Abb. 13. angezeigt ab.
Für die Minimum-, Mittelwert- und Maximum-Größen Messung, sowie die Relativ-Messung
und die Anwendung der HOLD-Funktion sehen Sie bitte unter Kapitel 4.2. nach.
Schalterstellung.
oder
Buchse.
DE - 26
diese Schalterstellung.
