Headzone ® -Hardware
Master-Lautstärkeregler
11
Master-Regler für die Kopfhörerlautstärke. Stellen Sie bei der Arbeit mit dem Headzone
zuerst immer auf Minimum und erhöhen Sie dann die Lautstärke auf einen angemessenen Wert.
12
EarPatron Lärmdosis Anzeige
Mittels sieben LEDs wird die bereits erreichte EarPatron Lärmdosis in Prozent angezeigt.
13
EarPatron Lärmdosis Reset-Taste
Mit dieser Taste kann die EarPatron Lärmdosis auf 0% zurückgesetzt werden (siehe auch Kapitel 5. „Gehörschutz EarPatron").
14
Limiter LED
Limiter LED grün – Limiter aktiv
Limiter LED rot – Limiter begrenzt das Ausgangssignal aktiv
15
Kopfhörerbuchsen
Headzone ® Pro XT verfügt über zwei 6,35 mm Klinkenbuchsen für den Anschluss von bis zu zwei Kopfhörern. Da sich die Head-
tracker-Funktionalität bei gleichzeitiger Benutzung von zwei Kopfhörern störend auswirken würde, schaltet Headzone
Headtracker automatisch ab, sobald zwei Kopfhörer am Gerät angeschlossen sind.
Hinweis:
Beim Anschluss von zwei Kopfhörern ändert sich aus Sicht des Gerätes die Impedanz. Für die Berechnung der EarPatron Lärmdosis
geht Headzone ® von zwei identischen Kopfhörern aus. Sind unterschiedliche Kopfhörer am Gerät angeschlossen, so wird die
Lärmdosis-Anzeige bedeutungslos, da über die Gesamtimpedanz des Systems keine Aussage mehr getroffen werden kann.

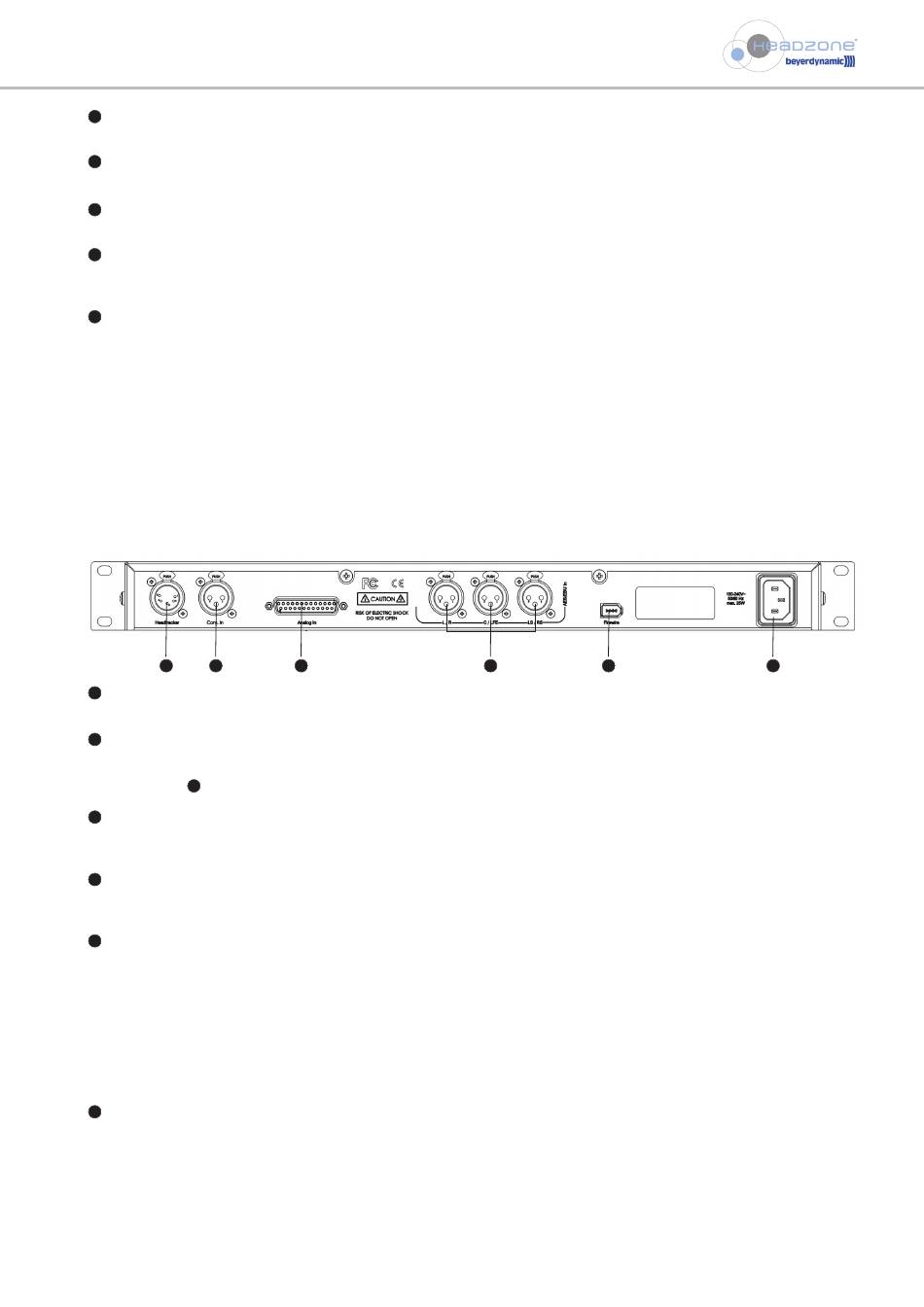

Rückseite
16 17
Headtracker-Anschluss
16
Anschluss für den „Headzone Rail" (Headtracker-Empfänger) in symmetrischer Ausführung.
Com-Eingang
17
Symmetrischer XLR Mono-Eingang für Line-Pegel Signale (6 dBu nominal, 15 dBu Clip). Dieses zusätzliche Signal kann im Control
Panel auf den virtuellen L, R, LS und RS Lautsprecher gelegt werden. Die Lautstärke des Com-Kanals kann mithilfe des Com-Laut-
stärkereglers an der Vorderseite des Gerätes eingestellt werden.
4
Analoge Eingänge
18
6 symmetrische analoge Eingänge für Line-Pegel (6 dBu nominal, 15 dBu Clip) auf 25 poliger SUB-D Buchse (Belegung siehe
Kapitel 15. „Sub-D Belegung").
AES/EBU In
19
Der AES/EBU Anschluss bietet 6 digitale Eingänge nach dem AES3 oder EBU Tech-3250E Standard. Diese sind durch drei XLR-
Buchsen für jeweils zwei Kanäle realisiert und unterstützen Sampleraten bis zu 192 kHz.
Digitaler Audioeingang (IEEE 1394)
20
Der digitale Anschluss IEEE 1394 (Firewire) stellt 6 digitale Audioeingänge mit einer Sample-Rate von bis zu 96 kHz zur
Verfügung. Darüber hinaus wird der Firewire-Anschluss auch für den Austausch von Konfigurationsdaten zwischen der
Headzone ® Hardware und Headzone
Headzone ® arbeitet mit einem genormten 6-poligen Firewire-Anschluss und unterstützt den Standard IEEE 1394-A. Verwenden
Sie für die Verbindung mit einem 4-poligen Firewire-Anschluss (häufig bei Notebooks zu finden) oder 8-poligen Firewire-
Anschluss (IEEE 1394-B Standard) ein geeignetes Adapterkabel.
Hinweis:
- Firewire-Anschlüsse können auch mit den Bezeichnungen „iLink" oder „1394", usw. beschriftet sein.
- Headzone ® unterstützt nicht die Stromversorgung über den Firewire 1394-Bus.
Netzanschluss; Anschluss für 100 - 240 V, 50 Hz oder 60 Hz.
21
18
® Software Control Panel genutzt.
