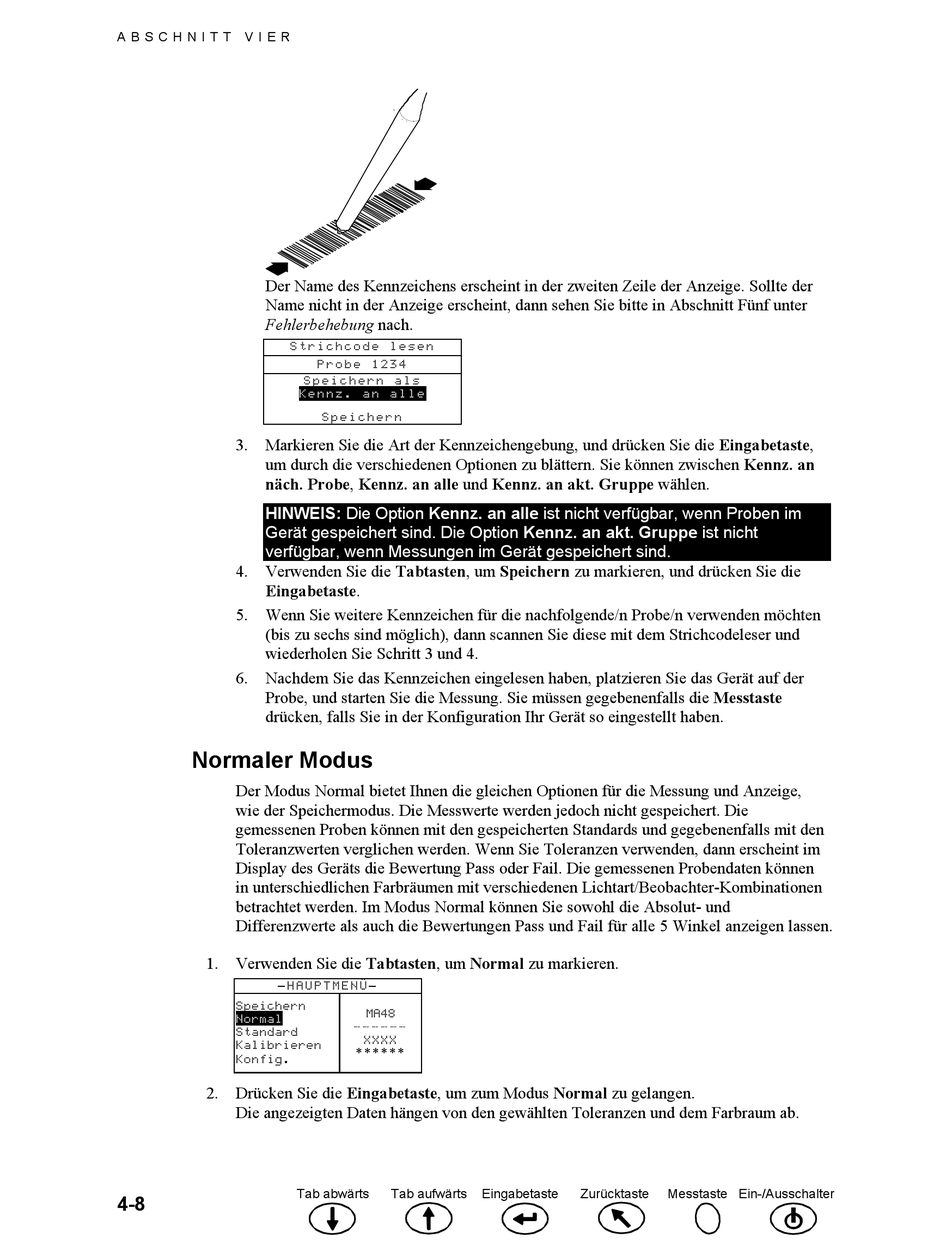

Normaler Modus - X-Rite Ma48 Bedienungshandbuch

A B S C H N I T T V I E R
Der Name des Kennzeichens erscheint in der zweiten Zeile der Anzeige. Sollte der
Name nicht in der Anzeige erscheint, dann sehen Sie bitte in Abschnitt Fünf unter
Fehlerbehebung nach.
S t r i c h c o d e l e s e n
3. Markieren Sie die Art der Kennzeichengebung, und drücken Sie die Eingabetaste,
um durch die verschiedenen Optionen zu blättern. Sie können zwischen Kennz. an
näch. Probe, Kennz. an alle und Kennz. an akt. Gruppe wählen.
HINWEIS: Die Option Kennz. an alle ist nicht verfügbar, wenn Proben im
Gerät gespeichert sind. Die Option Kennz. an akt. Gruppe ist nicht
verfügbar, wenn Messungen im Gerät gespeichert sind.
4. Verwenden Sie die Tabtasten, um Speichern zu markieren, und drücken Sie die
Eingabetaste.
5. Wenn Sie weitere Kennzeichen für die nachfolgende/n Probe/n verwenden möchten
(bis zu sechs sind möglich), dann scannen Sie diese mit dem Strichcodeleser und
wiederholen Sie Schritt 3 und 4.
6. Nachdem Sie das Kennzeichen eingelesen haben, platzieren Sie das Gerät auf der
Probe, und starten Sie die Messung. Sie müssen gegebenenfalls die Messtaste
drücken, falls Sie in der Konfiguration Ihr Gerät so eingestellt haben.

Normaler Modus

Der Modus Normal bietet Ihnen die gleichen Optionen für die Messung und Anzeige,
wie der Speichermodus. Die Messwerte werden jedoch nicht gespeichert. Die
gemessenen Proben können mit den gespeicherten Standards und gegebenenfalls mit den
Toleranzwerten verglichen werden. Wenn Sie Toleranzen verwenden, dann erscheint im
Display des Geräts die Bewertung Pass oder Fail. Die gemessenen Probendaten können
in unterschiedlichen Farbräumen mit verschiedenen Lichtart/Beobachter-Kombinationen
betrachtet werden. Im Modus Normal können Sie sowohl die Absolut- und
Differenzwerte als auch die Bewertungen Pass und Fail für alle 5 Winkel anzeigen lassen.
1. Verwenden Sie die Tabtasten, um Normal zu markieren.
– H A U P T M E N Ü –
Speichern
Normal
Standard
Kalibrieren
Konfig.
2. Drücken Sie die Eingabetaste, um zum Modus Normal zu gelangen.
Die angezeigten Daten hängen von den gewählten Toleranzen und dem Farbraum ab.
4-8
P r o b e 1 2 3 4
S p e i c h e r n a l s
K e n n z . a n a l l e
S p e i c h e r n
MA48
— — — — — —
X X X X
* * * * * *
Tab abwärts Tab aufwärts Eingabetaste Zurücktaste Messtaste Ein-/Ausschalter
