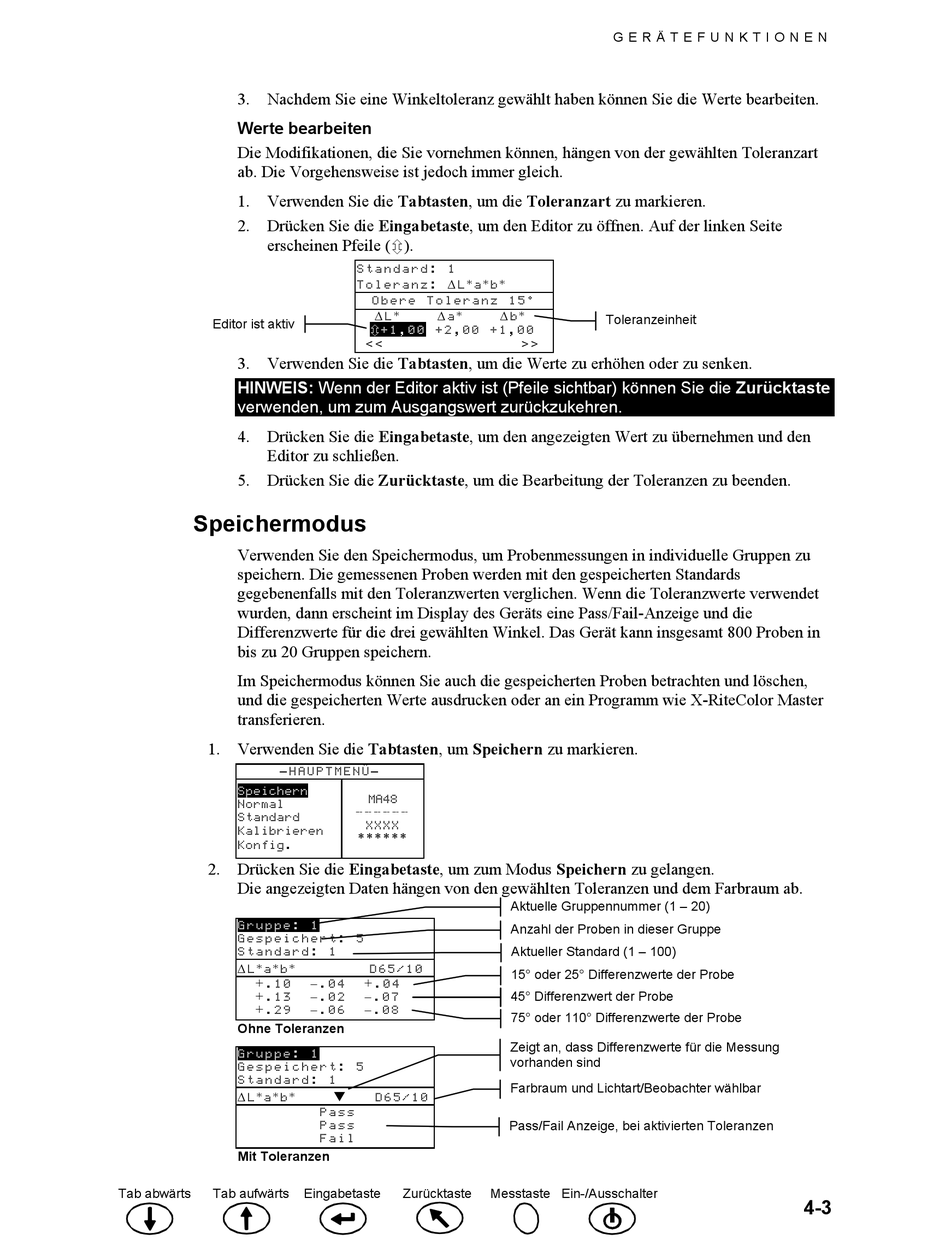

Speichermodus - X-Rite Ma48 Bedienungshandbuch

3. Nachdem Sie eine Winkeltoleranz gewählt haben können Sie die Werte bearbeiten.
Werte bearbeiten
Die Modifikationen, die Sie vornehmen können, hängen von der gewählten Toleranzart
ab. Die Vorgehensweise ist jedoch immer gleich.
1. Verwenden Sie die Tabtasten, um die Toleranzart zu markieren.
2. Drücken Sie die Eingabetaste, um den Editor zu öffnen. Auf der linken Seite
erscheinen Pfeile ( ).
Editor ist aktiv
3. Verwenden Sie die Tabtasten, um die Werte zu erhöhen oder zu senken.
HINWEIS: Wenn der Editor aktiv ist (Pfeile sichtbar) können Sie die Zurücktaste
verwenden, um zum Ausgangswert zurückzukehren.
4. Drücken Sie die Eingabetaste, um den angezeigten Wert zu übernehmen und den
Editor zu schließen.
5. Drücken Sie die Zurücktaste, um die Bearbeitung der Toleranzen zu beenden.

Speichermodus

Verwenden Sie den Speichermodus, um Probenmessungen in individuelle Gruppen zu
speichern. Die gemessenen Proben werden mit den gespeicherten Standards
gegebenenfalls mit den Toleranzwerten verglichen. Wenn die Toleranzwerte verwendet
wurden, dann erscheint im Display des Geräts eine Pass/Fail-Anzeige und die
Differenzwerte für die drei gewählten Winkel. Das Gerät kann insgesamt 800 Proben in
bis zu 20 Gruppen speichern.
Im Speichermodus können Sie auch die gespeicherten Proben betrachten und löschen,
und die gespeicherten Werte ausdrucken oder an ein Programm wie X-RiteColor Master
transferieren.
1. Verwenden Sie die Tabtasten, um Speichern zu markieren.
– H A U P T M E N Ü –
Speichern
Normal
Standard
Kalibrieren
Konfig.
2. Drücken Sie die Eingabetaste, um zum Modus Speichern zu gelangen.
Die angezeigten Daten hängen von den gewählten Toleranzen und dem Farbraum ab.
G r u p p e : 1
G e s p e i c h e r t : 5
S t a n d a r d : 1
∆ L
* a * b *
+ . 1 0
+ . 1 3
+ . 2 9
Ohne Toleranzen
G r u p p e : 1
G e s p e i c h e r t : 5
S t a n d a r d : 1
∆ L
* a * b *
Mit Toleranzen
Tab abwärts Tab aufwärts
S t a n d a r d : 1
T o l e r a n z : ∆ L
* a *
O b e r e T o l e r a n z 1 5 °
∆ L ∆ a
* *
+ 1 , 0 0 + 2 , 0 0 + 1 , 0 0
< <
MA48
— — — — — —
X X X X
* * * * * *
D 6 5 / 1 0
– . 0 4 + . 0 4
– . 0 2 – . 0 7
– . 0 6 – . 0 8
D 6 5 / 1 0
P a s s
P a s s
F a i l
Eingabetaste Zurücktaste
G E R Ä T E F U N K T I O N E N
b *
∆ b
*
Toleranzeinheit
> >
Aktuelle Gruppennummer (1 – 20)
Anzahl der Proben in dieser Gruppe
Aktueller Standard (1 – 100)
15° oder 25° Differenzwerte der Probe
45° Differenzwert der Probe
75° oder 110° Differenzwerte der Probe
Zeigt an, dass Differenzwerte für die Messung
vorhanden sind
Farbraum und Lichtart/Beobachter wählbar
Pass/Fail Anzeige, bei aktivierten Toleranzen
Messtaste Ein-/Ausschalter
4-3
