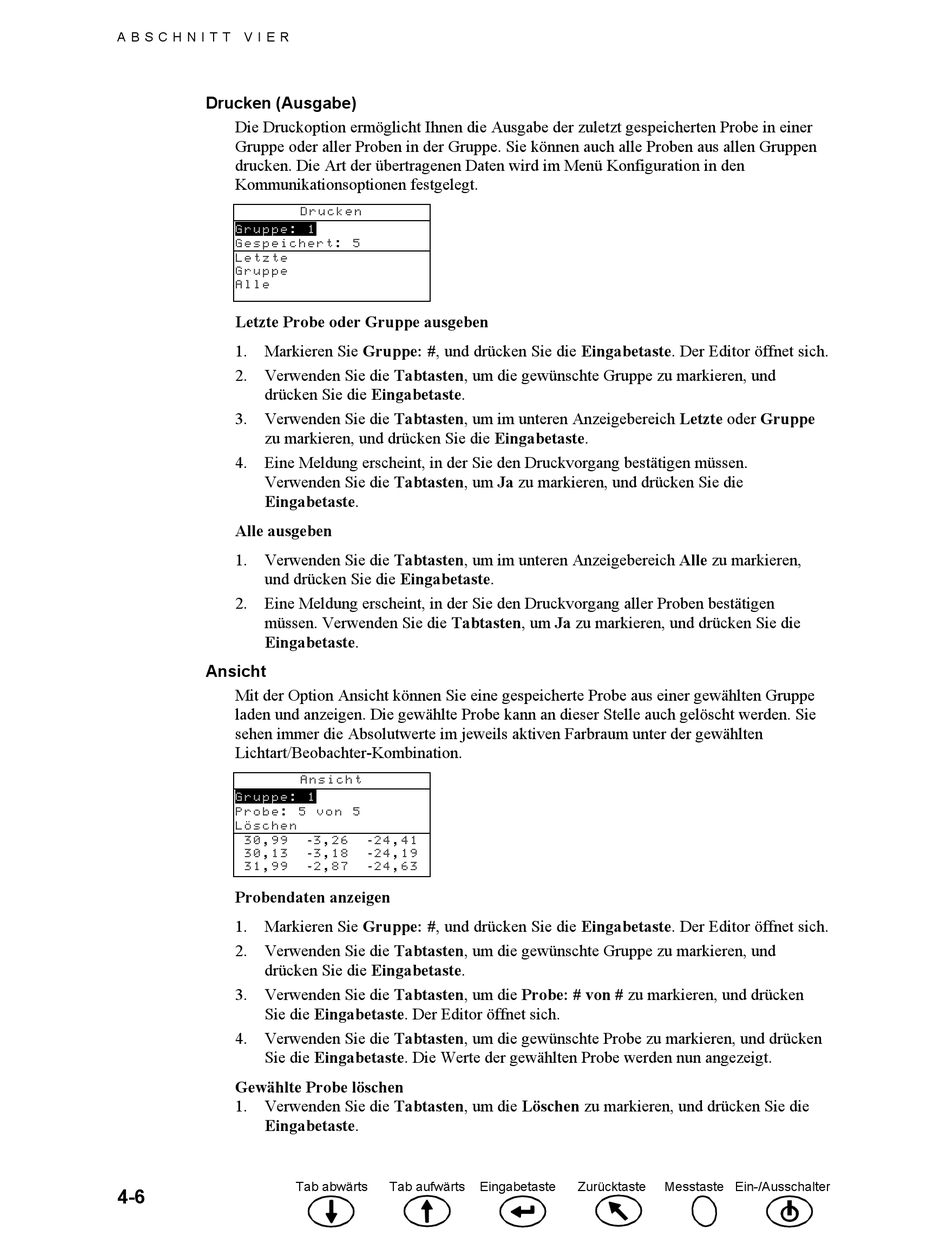

X-Rite MA48 Bedienungshandbuch Seite 32

A B S C H N I T T V I E R
Drucken (Ausgabe)
Die Druckoption ermöglicht Ihnen die Ausgabe der zuletzt gespeicherten Probe in einer
Gruppe oder aller Proben in der Gruppe. Sie können auch alle Proben aus allen Gruppen
drucken. Die Art der übertragenen Daten wird im Menü Konfiguration in den
Kommunikationsoptionen festgelegt.
G r u p p e : 1
G e s p e i c h e r t : 5
L e t z t e
G r u p p e
A l l e
Letzte Probe oder Gruppe ausgeben
1. Markieren Sie Gruppe: #, und drücken Sie die Eingabetaste. Der Editor öffnet sich.
2. Verwenden Sie die Tabtasten, um die gewünschte Gruppe zu markieren, und
drücken Sie die Eingabetaste.
3. Verwenden Sie die Tabtasten, um im unteren Anzeigebereich Letzte oder Gruppe
zu markieren, und drücken Sie die Eingabetaste.
4. Eine Meldung erscheint, in der Sie den Druckvorgang bestätigen müssen.
Verwenden Sie die Tabtasten, um Ja zu markieren, und drücken Sie die
Eingabetaste.
Alle ausgeben
1. Verwenden Sie die Tabtasten, um im unteren Anzeigebereich Alle zu markieren,
und drücken Sie die Eingabetaste.
2. Eine Meldung erscheint, in der Sie den Druckvorgang aller Proben bestätigen
müssen. Verwenden Sie die Tabtasten, um Ja zu markieren, und drücken Sie die
Eingabetaste.
Ansicht
Mit der Option Ansicht können Sie eine gespeicherte Probe aus einer gewählten Gruppe
laden und anzeigen. Die gewählte Probe kann an dieser Stelle auch gelöscht werden. Sie
sehen immer die Absolutwerte im jeweils aktiven Farbraum unter der gewählten
Lichtart/Beobachter-Kombination.
G r u p p e : 1
P r o b e : 5 v o n 5
L ö s c h e n
3 0 , 9 9
3 0 , 1 3
3 1 , 9 9
Probendaten anzeigen
1. Markieren Sie Gruppe: #, und drücken Sie die Eingabetaste. Der Editor öffnet sich.
2. Verwenden Sie die Tabtasten, um die gewünschte Gruppe zu markieren, und
drücken Sie die Eingabetaste.
3. Verwenden Sie die Tabtasten, um die Probe: # von # zu markieren, und drücken
Sie die Eingabetaste. Der Editor öffnet sich.
4. Verwenden Sie die Tabtasten, um die gewünschte Probe zu markieren, und drücken
Sie die Eingabetaste. Die Werte der gewählten Probe werden nun angezeigt.
Gewählte Probe löschen
1. Verwenden Sie die Tabtasten, um die Löschen zu markieren, und drücken Sie die
Eingabetaste.
4-6
D r u c k e n
A n s i c h t
- 3 , 2 6 - 2 4 , 4 1
- 3 , 1 8 - 2 4 , 1 9
- 2 , 8 7 - 2 4 , 6 3
Tab abwärts Tab aufwärts Eingabetaste Zurücktaste Messtaste Ein-/Ausschalter
