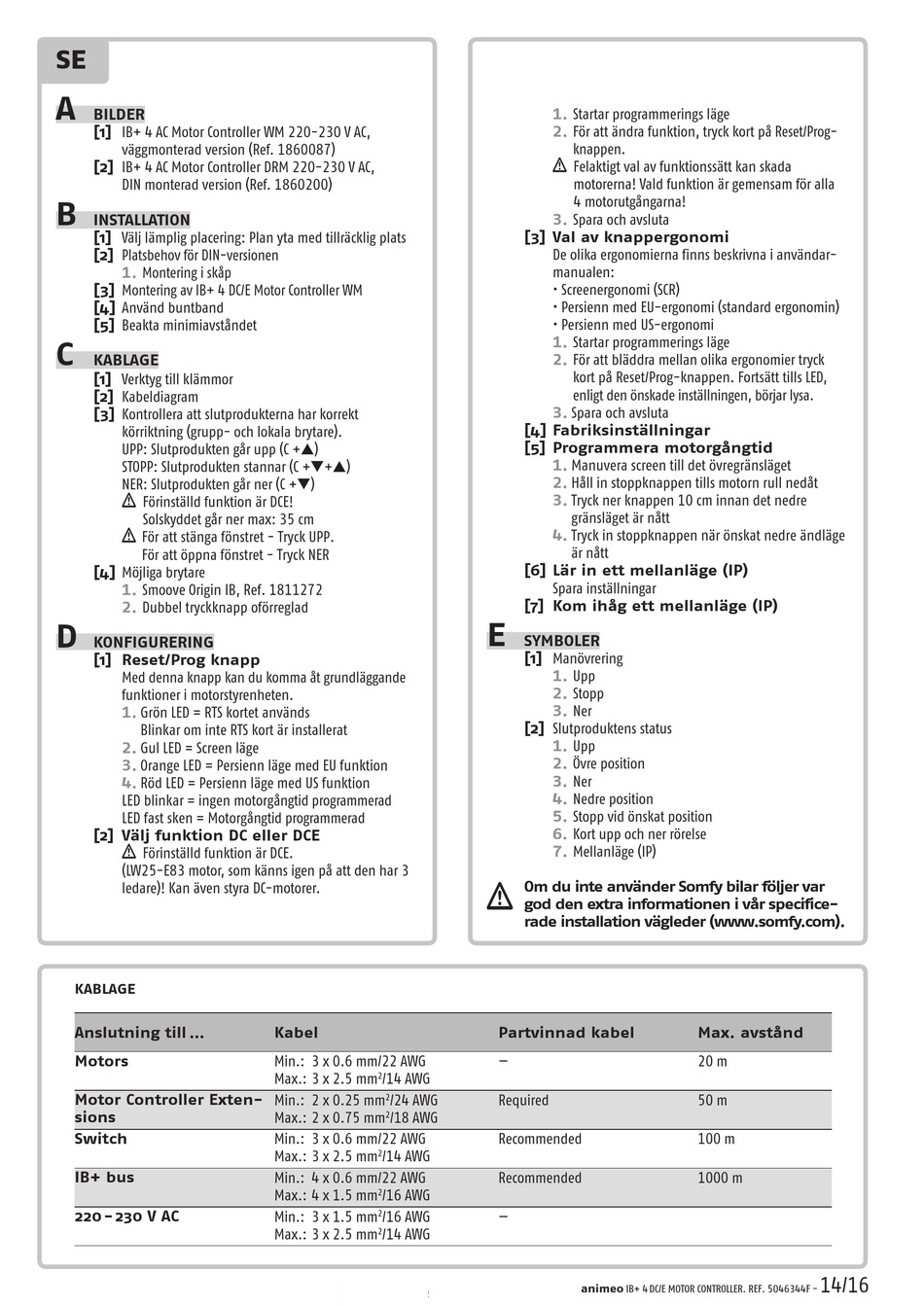

SOMFY animeo IB+ 4 DC-E WM Gebrauchsanweisung Seite 14

SE
A
BILDER
[1] IB+ 4 AC Motor Controller WM 220-230 V AC,
väggmonterad version (Ref. 1860087)
[2] IB+ 4 AC Motor Controller DRM 220-230 V AC,
DIN monterad version (Ref. 1860200)
B
INSTALLATION
[1] Välj lämplig placering: Plan yta med tillräcklig plats
[2] Platsbehov för DIN-versionen
1. Montering i skåp
[3] Montering av IB+ 4 DC/E Motor Controller WM
[4] Använd buntband
[5] Beakta minimiavståndet
C
KABLAGE
[1] Verktyg till klämmor
[2] Kabeldiagram
[3] Kontrollera att slutprodukterna har korrekt
körriktning (grupp- och lokala brytare).
UPP: Slutprodukten går upp (C +s)
STOPP: Slutprodukten stannar (C +t+s)
NER: Slutprodukten går ner (C +t)
Förinställd funktion är DCE!
Solskyddet går ner max: 35 cm
För att stänga fönstret - Tryck UPP.
För att öppna fönstret - Tryck NER
[4] Möjliga brytare
1. Smoove Origin IB, Ref. 1811272
2. Dubbel tryckknapp oförreglad
D
KONFIGURERING
[1] Reset/Prog knapp
Med denna knapp kan du komma åt grundläggande
funktioner i motorstyrenheten.
1.
Grön LED = RTS kortet används
Blinkar om inte RTS kort är installerat
2.
Gul LED = Screen läge
3.
Orange LED = Persienn läge med EU funktion
4.
Röd LED = Persienn läge med US funktion
LED blinkar = ingen motorgångtid programmerad
LED fast sken = Motorgångtid programmerad
[2] Välj funktion DC eller DCE
Förinställd funktion är DCE.
(LW25-E83 motor, som känns igen på att den har 3
ledare)! Kan även styra DC-motorer.
KABLAGE
Anslutning till ...
Motors
Motor Controller Exten-
sions
Switch
IB+ bus
220 - 230 V AC
Kabel
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
1. Startar programmerings läge
2. För att ändra funktion, tryck kort på Reset/Prog-
knappen.
Felaktigt val av funktionssätt kan skada
motorerna! Vald funktion är gemensam för alla
4 motorutgångarna!
3. Spara och avsluta
[3] Val av knappergonomi
De olika ergonomierna finns beskrivna i användar-
manualen:
• Screenergonomi (SCR)
• Persienn med EU-ergonomi (standard ergonomin)
• Persienn med US-ergonomi
1.
Startar programmerings läge
2.
För att bläddra mellan olika ergonomier tryck
kort på Reset/Prog-knappen. Fortsätt tills LED,
enligt den önskade inställningen, börjar lysa.
3. Spara och avsluta
[4] Fabriksinställningar
[5] Programmera motorgångtid
1. Manuvera screen till det övregränsläget
2. Håll in stoppknappen tills motorn rull nedåt
3. Tryck ner knappen 10 cm innan det nedre
gränsläget är nått
4. Tryck in stoppknappen när önskat nedre ändläge
är nått
[6] Lär in ett mellanläge (IP)
Spara inställningar
[7] Kom ihåg ett mellanläge (IP)
E
SYMBOLER
[1] Manövrering
1.
Upp
2.
Stopp
3.
Ner
[2] Slutproduktens status
1. Upp
2. Övre position
3. Ner
4. Nedre position
5. Stopp vid önskat position
6. Kort upp och ner rörelse
7. Mellanläge (IP)
Om du inte använder Somfy bilar följer var
god den extra informationen i vår specifice-
rade installation vägleder (www.somfy.com).
Partvinnad kabel
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344F -
Max. avstånd
20 m
50 m
100 m
1000 m
