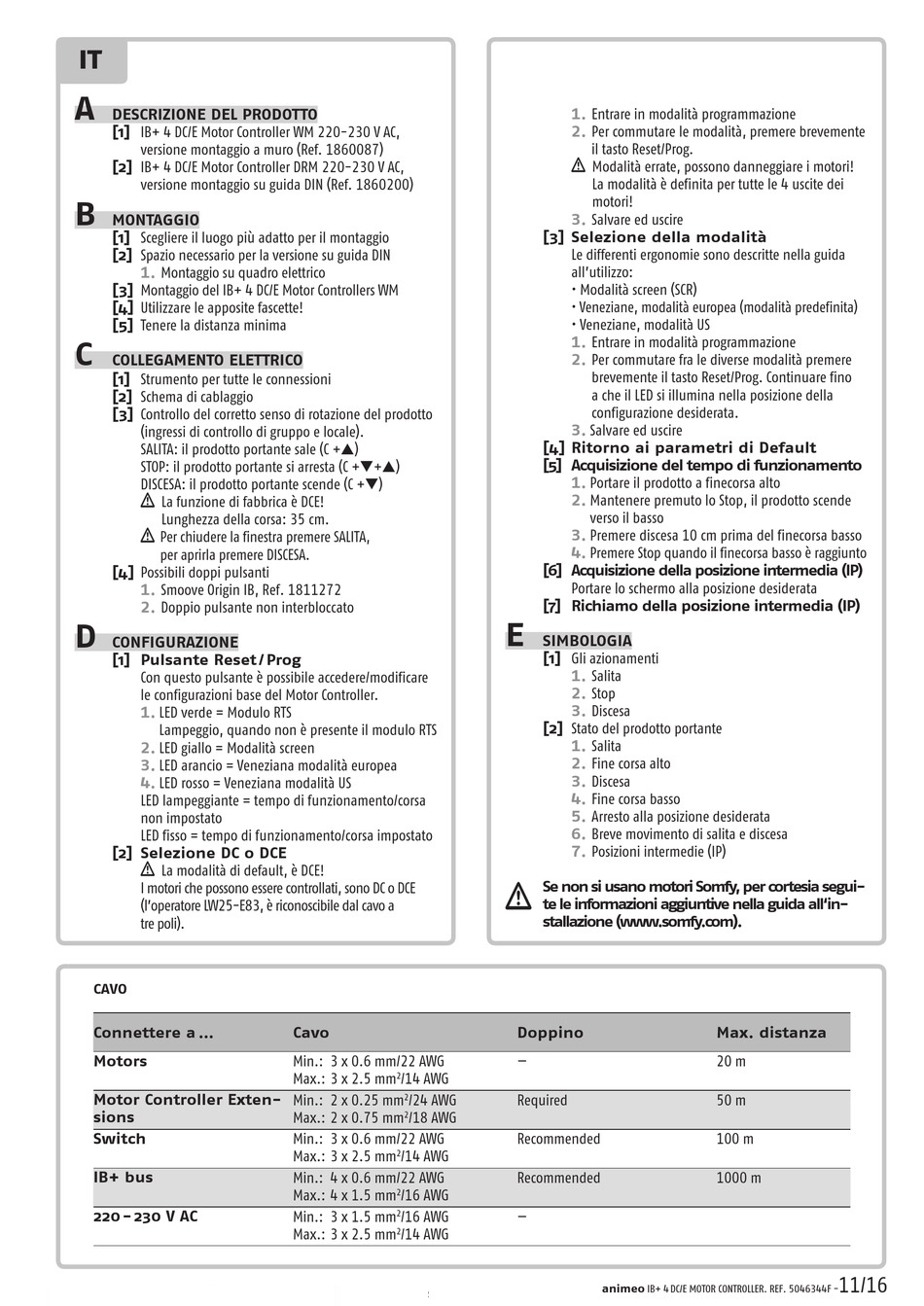

SOMFY animeo IB+ 4 DC-E WM Gebrauchsanweisung Seite 11

IT
A
DESCRIZIONE DEL PRODOTTO
[1] IB+ 4 DC/E Motor Controller WM 220-230 V AC,
versione montaggio a muro (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-230 V AC,
versione montaggio su guida DIN (Ref. 1860200)
B
MONTAGGIO
[1] Scegliere il luogo più adatto per il montaggio
[2] Spazio necessario per la versione su guida DIN
1. Montaggio su quadro elettrico
[3] Montaggio del IB+ 4 DC/E Motor Controllers WM
[4] Utilizzare le apposite fascette!
[5] Tenere la distanza minima
C
COLLEGAMENTO ELETTRICO
[1] Strumento per tutte le connessioni
[2] Schema di cablaggio
[3] Controllo del corretto senso di rotazione del prodotto
(ingressi di controllo di gruppo e locale).
SALITA: il prodotto portante sale (C +s)
STOP: il prodotto portante si arresta (C +t+s)
DISCESA: il prodotto portante scende (C +t)
La funzione di fabbrica è DCE!
Lunghezza della corsa: 35 cm.
Per chiudere la finestra premere SALITA,
per aprirla premere DISCESA.
[4] Possibili doppi pulsanti
1. Smoove Origin IB, Ref. 1811272
2. Doppio pulsante non interbloccato
D
CONFIGURAZIONE
[1] Pulsante Reset / Prog
Con questo pulsante è possibile accedere/modificare
le configurazioni base del Motor Controller.
1.
LED verde = Modulo RTS
Lampeggio, quando non è presente il modulo RTS
2.
LED giallo = Modalità screen
3.
LED arancio = Veneziana modalità europea
4.
LED rosso = Veneziana modalità US
LED lampeggiante = tempo di funzionamento/corsa
non impostato
LED fisso = tempo di funzionamento/corsa impostato
[2] Selezione DC o DCE
La modalità di default, è DCE!
I motori che possono essere controllati, sono DC o DCE
(l'operatore LW25-E83, è riconoscibile dal cavo a
tre poli).
CAVO
Connettere a ...
Motors
Motor Controller Exten-
sions
Switch
IB+ bus
220 - 230 V AC
Cavo
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 2 x 0.25 mm /24 AWG
2
Max.: 2 x 0.75 mm /18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm /14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm /16 AWG
2
Min.: 3 x 1.5 mm /16 AWG
2
Max.: 3 x 2.5 mm /14 AWG
2
1. Entrare in modalità programmazione
2. Per commutare le modalità, premere brevemente
il tasto Reset/Prog.
Modalità errate, possono danneggiare i motori!
La modalità è definita per tutte le 4 uscite dei
motori!
3. Salvare ed uscire
[3] Selezione della modalità
Le differenti ergonomie sono descritte nella guida
all'utilizzo:
• Modalità screen (SCR)
• Veneziane, modalità europea (modalità predefinita)
• Veneziane, modalità US
1.
Entrare in modalità programmazione
2.
Per commutare fra le diverse modalità premere
brevemente il tasto Reset/Prog. Continuare fino
a che il LED si illumina nella posizione della
configurazione desiderata.
3. Salvare ed uscire
[4] Ritorno ai parametri di Default
[5] Acquisizione del tempo di funzionamento
1. Portare il prodotto a finecorsa alto
2. Mantenere premuto lo Stop, il prodotto scende
verso il basso
3. Premere discesa 10 cm prima del finecorsa basso
4. Premere Stop quando il finecorsa basso è raggiunto
[6] Acquisizione della posizione intermedia (IP)
Portare lo schermo alla posizione desiderata
[7] Richiamo della posizione intermedia (IP)
E
SIMBOLOGIA
[1] Gli azionamenti
1.
Salita
2.
Stop
3.
Discesa
[2] Stato del prodotto portante
1. Salita
2. Fine corsa alto
3. Discesa
4. Fine corsa basso
5. Arresto alla posizione desiderata
6. Breve movimento di salita e discesa
7. Posizioni intermedie (IP)
Se non si usano motori Somfy, per cortesia segui-
te le informazioni aggiuntive nella guida all'in-
stallazione (www.somfy.com).
Doppino
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344F -
Max. distanza
20 m
50 m
100 m
1000 m
