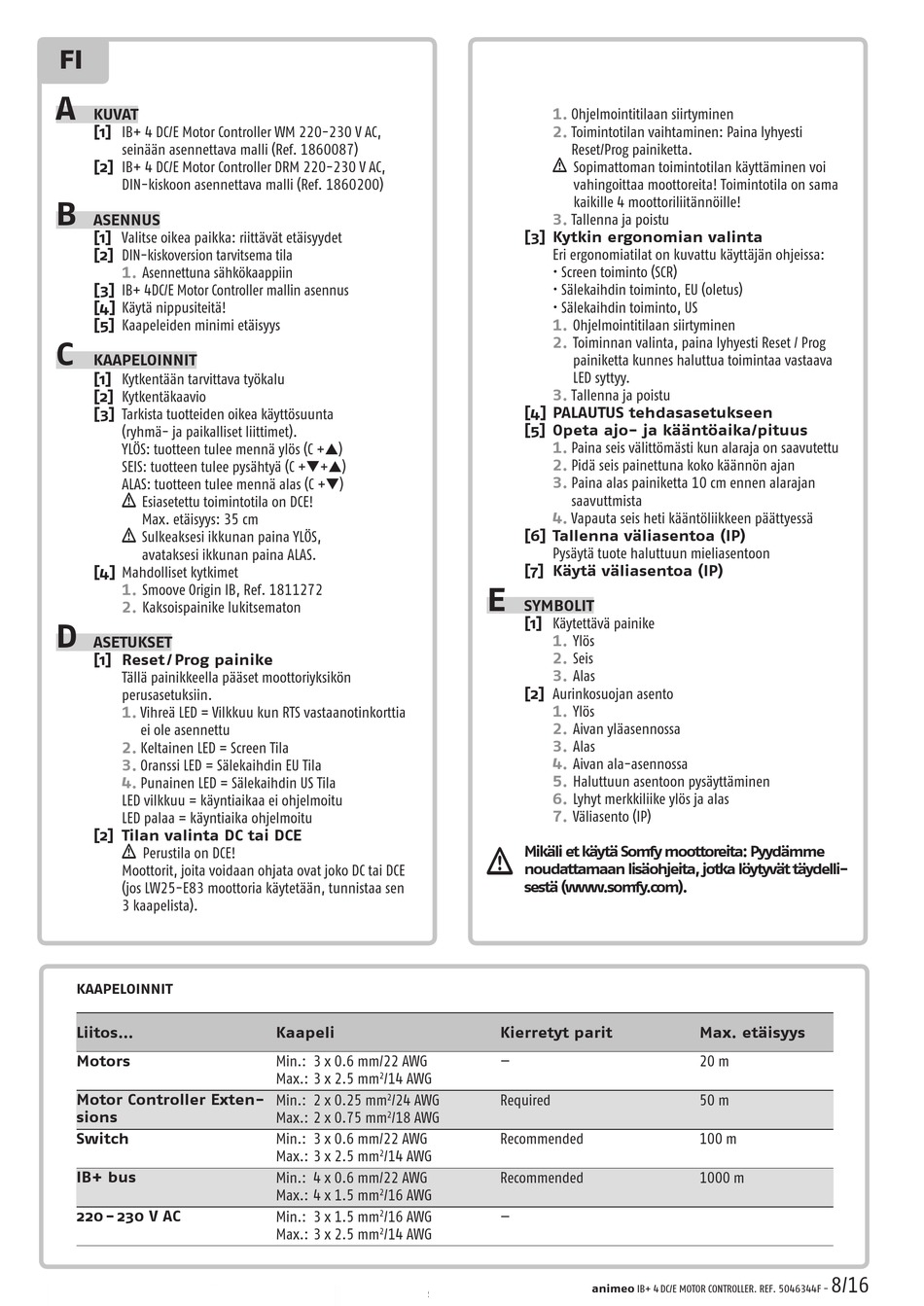

FI
A
KUVAT
[1] IB+ 4 DC/E Motor Controller WM 220-230 V AC,
seinään asennettava malli (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-230 V AC,
DIN-kiskoon asennettava malli (Ref. 1860200)
B
ASENNUS
[1] Valitse oikea paikka: riittävät etäisyydet
[2] DIN-kiskoversion tarvitsema tila
1.
Asennettuna sähkökaappiin
[3] IB+ 4DC/E Motor Controller mallin asennus
[4] Käytä nippusiteitä!
[5] Kaapeleiden minimi etäisyys
C
KAAPELOINNIT
[1] Kytkentään tarvittava työkalu
[2] Kytkentäkaavio
[3] Tarkista tuotteiden oikea käyttösuunta
(ryhmä- ja paikalliset liittimet).
YLÖS: tuotteen tulee mennä ylös (C +s)
SEIS: tuotteen tulee pysähtyä (C +t+s)
ALAS: tuotteen tulee mennä alas (C +t)
Esiasetettu toimintotila on DCE!
Max. etäisyys: 35 cm
Sulkeaksesi ikkunan paina YLÖS,
avataksesi ikkunan paina ALAS.
[4] Mahdolliset kytkimet
1.
Smoove Origin IB, Ref. 1811272
2.
Kaksoispainike lukitsematon
D
ASETUKSET
[1] Reset / Prog painike
Tällä painikkeella pääset moottoriyksikön
perusasetuksiin.
1.
Vihreä LED = Vilkkuu kun RTS vastaanotinkorttia
ei ole asennettu
2.
Keltainen LED = Screen Tila
3.
Oranssi LED = Sälekaihdin EU Tila
4.
Punainen LED = Sälekaihdin US Tila
LED vilkkuu = käyntiaikaa ei ohjelmoitu
LED palaa = käyntiaika ohjelmoitu
[2] Tilan valinta DC tai DCE
Perustila on DCE!
Moottorit, joita voidaan ohjata ovat joko DC tai DCE
(jos LW25-E83 moottoria käytetään, tunnistaa sen
3 kaapelista).
KAAPELOINNIT
Liitos...
Motors
Motor Controller Exten-
sions
Switch
IB+ bus
220 - 230 V AC
Kaapeli
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 2 x 0.25 mm
/24 AWG
2
Max.: 2 x 0.75 mm
/18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
/16 AWG
2
Min.: 3 x 1.5 mm
/16 AWG
2
Max.: 3 x 2.5 mm
/14 AWG
2
1.
Ohjelmointitilaan siirtyminen
2.
Toimintotilan vaihtaminen: Paina lyhyesti
Reset/Prog painiketta.
Sopimattoman toimintotilan käyttäminen voi
vahingoittaa moottoreita! Toimintotila on sama
kaikille 4 moottoriliitännöille!
3.
Tallenna ja poistu
[3] Kytkin ergonomian valinta
Eri ergonomiatilat on kuvattu käyttäjän ohjeissa:
• Screen toiminto (SCR)
• Sälekaihdin toiminto, EU (oletus)
• Sälekaihdin toiminto, US
1.
Ohjelmointitilaan siirtyminen
2.
Toiminnan valinta, paina lyhyesti Reset / Prog
painiketta kunnes haluttua toimintaa vastaava
LED syttyy.
3.
Tallenna ja poistu
[4] PALAUTUS tehdasasetukseen
[5] Opeta ajo- ja kääntöaika/pituus
1.
Paina seis välittömästi kun alaraja on saavutettu
2.
Pidä seis painettuna koko käännön ajan
3.
Paina alas painiketta 10 cm ennen alarajan
saavuttmista
4.
Vapauta seis heti kääntöliikkeen päättyessä
[6] Tallenna väliasentoa (IP)
Pysäytä tuote haluttuun mieliasentoon
[7] Käytä väliasentoa (IP)
E
SYMBOLIT
[1] Käytettävä painike
1.
Ylös
2.
Seis
3.
Alas
[2] Aurinkosuojan asento
1.
Ylös
2.
Aivan yläasennossa
3.
Alas
4.
Aivan ala-asennossa
5.
Haluttuun asentoon pysäyttäminen
6.
Lyhyt merkkiliike ylös ja alas
7.
Väliasento (IP)
Mikäli et käytä Somfy moottoreita: Pyydämme
noudattamaan lisäohjeita, jotka löytyvät täydelli-
sestä (www.somfy.com).
Kierretyt parit
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344F -
Max. etäisyys
20 m
50 m
100 m
1000 m
8/16
