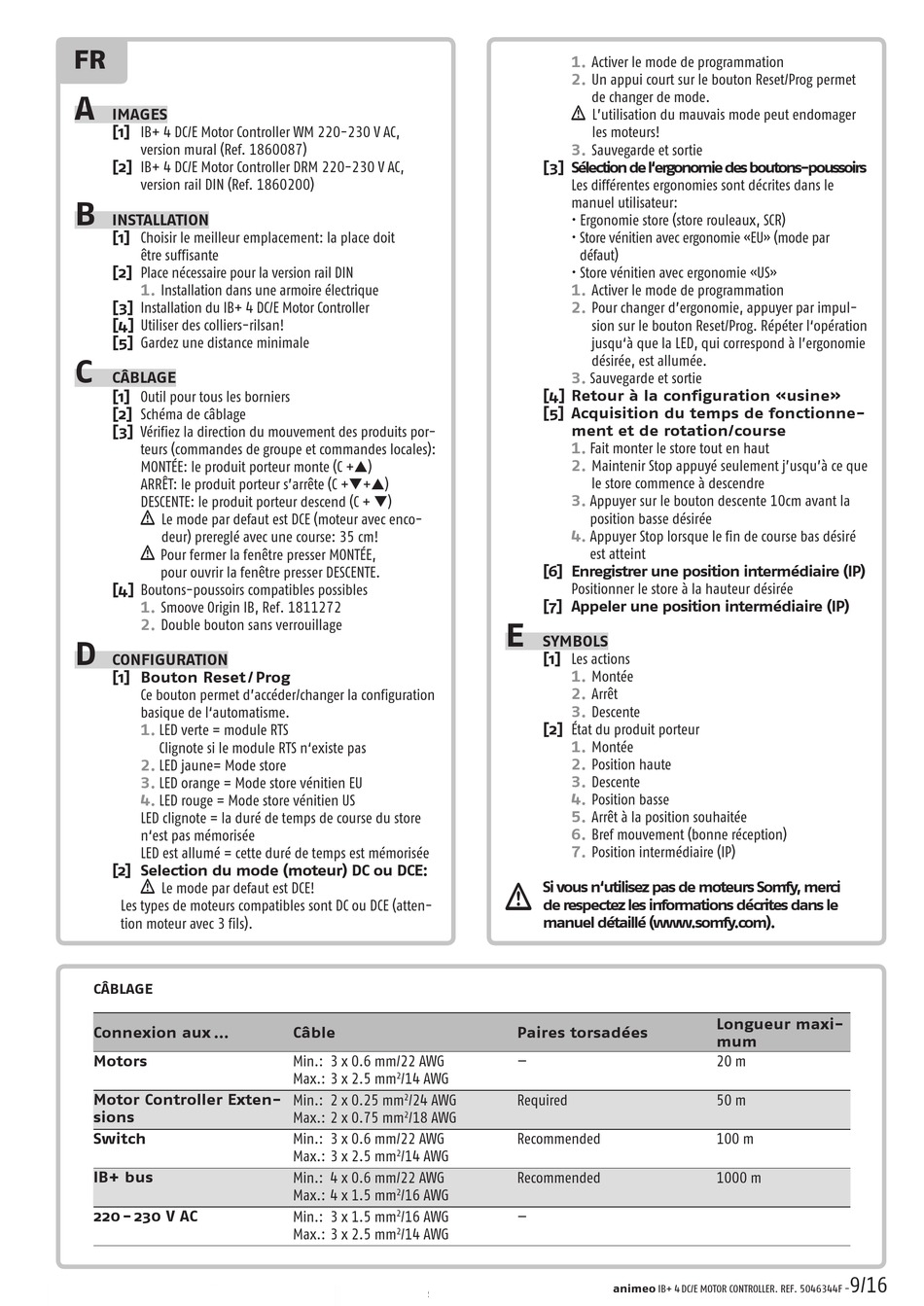

[1] IB+ 4 DC/E Motor Controller WM 220-230 V AC,
version mural (Ref. 1860087)
[2] IB+ 4 DC/E Motor Controller DRM 220-230 V AC,
version rail DIN (Ref. 1860200)
B
INSTALLATION
[1] Choisir le meilleur emplacement: la place doit
être suffisante
[2] Place nécessaire pour la version rail DIN
1.
Installation dans une armoire électrique
[3] Installation du IB+ 4 DC/E Motor Controller
[4] Utiliser des colliers-rilsan!
[5] Gardez une distance minimale
C
CÂBLAGE
[1] Outil pour tous les borniers
[2] Schéma de câblage
[3] Vérifiez la direction du mouvement des produits por-
teurs (commandes de groupe et commandes locales):
MONTÉE: le produit porteur monte (C +s)
ARRÊT: le produit porteur s'arrête (C +t+s)
DESCENTE: le produit porteur descend (C + t)
Le mode par defaut est DCE (moteur avec enco-
deur) prereglé avec une course: 35 cm!
Pour fermer la fenêtre presser MONTÉE,
pour ouvrir la fenêtre presser DESCENTE.
[4] Boutons-poussoirs compatibles possibles
1.
Smoove Origin IB, Ref. 1811272
2.
Double bouton sans verrouillage
D
CONFIGURATION
[1] Bouton Reset / Prog
Ce bouton permet d'accéder/changer la configuration
basique de l'automatisme.
1.
LED verte = module RTS
Clignote si le module RTS n'existe pas
2.
LED jaune= Mode store
3.
LED orange = Mode store vénitien EU
4.
LED rouge = Mode store vénitien US
LED clignote = la duré de temps de course du store
n'est pas mémorisée
LED est allumé = cette duré de temps est mémorisée
[2] Selection du mode (moteur) DC ou DCE:
Le mode par defaut est DCE!
Les types de moteurs compatibles sont DC ou DCE (atten-
tion moteur avec 3 fils).
CÂBLAGE
Connexion aux ...
Motors
Motor Controller Exten-
sions
Switch
IB+ bus
220 - 230 V AC
Câble
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 2 x 0.25 mm
/24 AWG
2
Max.: 2 x 0.75 mm
/18 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
/16 AWG
2
Min.: 3 x 1.5 mm
/16 AWG
2
Max.: 3 x 2.5 mm
/14 AWG
2
1.
Activer le mode de programmation
2.
Un appui court sur le bouton Reset/Prog permet
de changer de mode.
L'utilisation du mauvais mode peut endomager
les moteurs!
3.
Sauvegarde et sortie
[3] Sélection de l'ergonomie des boutons-poussoirs
Les différentes ergonomies sont décrites dans le
manuel utilisateur:
• Ergonomie store (store rouleaux, SCR)
• Store vénitien avec ergonomie «EU» (mode par
défaut)
• Store vénitien avec ergonomie «US»
1.
Activer le mode de programmation
2.
Pour changer d'ergonomie, appuyer par impul-
sion sur le bouton Reset/Prog. Répéter l'opération
jusqu'à que la LED, qui correspond à l'ergonomie
désirée, est allumée.
3.
Sauvegarde et sortie
[4] Retour à la configuration «usine»
[5] Acquisition du temps de fonctionne-
ment et de rotation/course
1.
Fait monter le store tout en haut
2.
Maintenir Stop appuyé seulement j'usqu'à ce que
le store commence à descendre
3.
Appuyer sur le bouton descente 10cm avant la
position basse désirée
4.
Appuyer Stop lorsque le fin de course bas désiré
est atteint
[6] Enregistrer une position intermédiaire (IP)
Positionner le store à la hauteur désirée
[7] Appeler une position intermédiaire (IP)
E
SYMBOLS
[1] Les actions
1.
Montée
2.
Arrêt
3.
Descente
[2] État du produit porteur
1.
Montée
2.
Position haute
3.
Descente
4.
Position basse
5.
Arrêt à la position souhaitée
6.
Bref mouvement (bonne réception)
7.
Position intermédiaire (IP)
Si vous n'utilisez pas de moteurs Somfy, merci
de respectez les informations décrites dans le
manuel détaillé (www.somfy.com).
Paires torsadées
—
Required
Recommended
Recommended
—
animeo IB+ 4 DC/E MOTOR CONTROLLER. REF. 5046344F -
